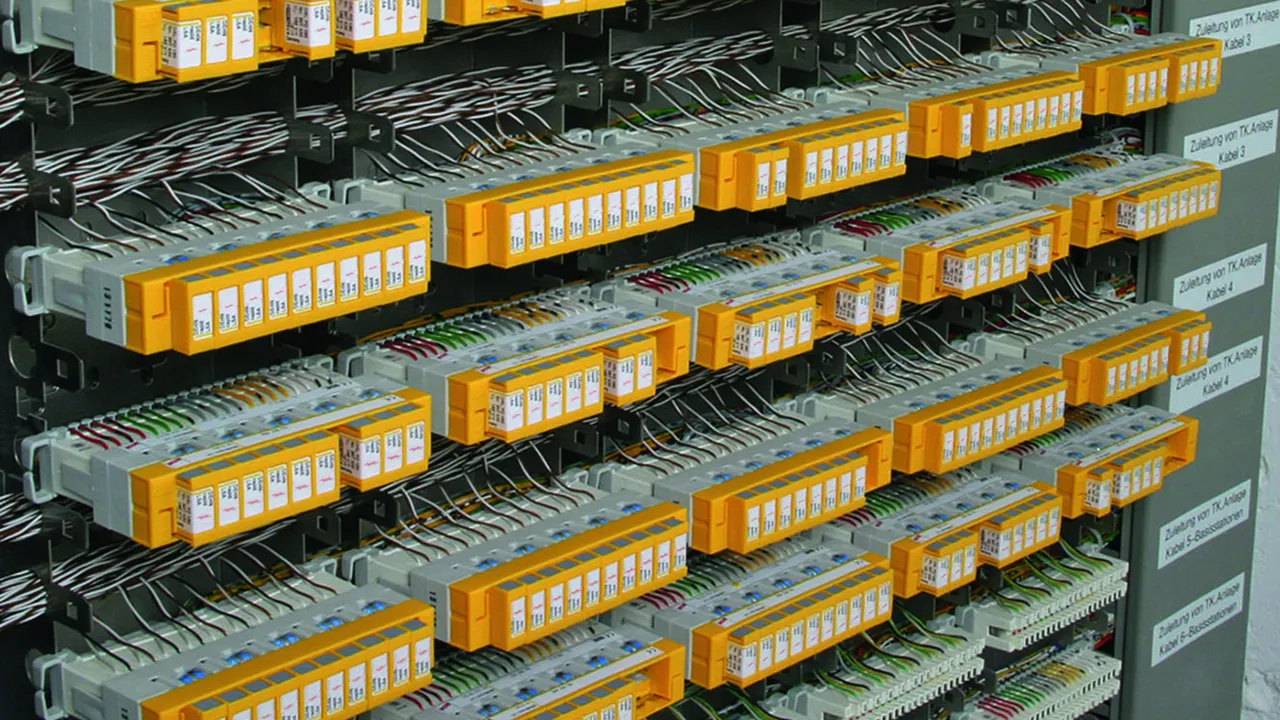

Parafoudre DEHNrapid LSA

Protection adaptable pour 1 à 10 paires pour systèmes LSA de la série 2/10
La barrette de sectionnement LSA intégrée dans le parafoudre permet d'effectuer le sectionnement et le brassage
Système modulaire, la réalisation d’un parafoudre combiné est possible

Details

Protection combinée contre la foudre pour barrettes de raccordement LSA.

lorem ipsum — Protection combinée contre la foudre pour barrettes de raccordement LSA.

Modules de protection contre les surtensions pour une protection optimale des équipements terminaux.

Chargeur résistant aux courants de foudre, équipé d’éclateurs à gaz. Indication optique de défaut et fonction « fail-safe » en option.

Parafoudres enfichables sous forme de blocs de protection raccordés par des barrettes de raccordement ou de sectionnement.

Système modulaire comprenant le chargeur avec les éclateurs à gaz, le châssis de mise à la terre et les modules de protection.

DRL 10 B

Chargeur DRL 10 paires résistant aux courants de foudre avec éclateurs à gaz tripolaires pour presque toutes les applications, transformable avec des protections antisurtension enfichables DRL en parafoudre combiné. Les contacts de déconnexion intégrés permettent d'effectuer des tests, des mesures et des brassages même si la protection antisurtension est enfichée.

1 produkt

artikelnr. 907400 DRL 10 B 180

GTIN 4013364107557, CCT (EU): 85363010, Bruttovægt: 69.90 g, VPE: 1.00 pièce(s)

forrige

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL 10 B 180
Référence: 907400
ou équivalent

Certificater

Tekniske data

Classe SPD	G
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	≤ 0,005 ohm
Enfichable dans	barrette de sectionnement LSA 2/10

Classe SPD	G
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 450 V
Impédance série par conducteur	≤ 0,005 ohm
Capacité cond-cond (C)	≤ 5 pF
Capacité cond-terre (C)	≤ 5 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 10
Enfichable dans	barrette de sectionnement LSA 2/10
Mise à la terre par	l'étrier de montage
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	gris
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907400 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907400 blev lagt I kurven.

Gå til webshoppen

DRL 10 B FSD

Chargeur DRL 10 paires résistant aux courants de foudre pour presque toutes les applications, transformable avec des protections antisurtension enfichables DRL en parafoudre combiné. Les contacts d'ouverture intégrés permettent d'effectuer des tests, des mesures et des brassages même si la protection anti-surtension est enfichée. Les éclateurs à gaz tripolaires disposent d'une fonction « fail-safe » avec indication optique de défaut.

1 produkt

artikelnr. 907401 DRL 10 B 180 FSD

GTIN 4013364107564, CCT (EU): 85363010, Bruttovægt: 74.30 g, VPE: 1.00 pièce(s)

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL 10 B 180 FSD
Référence: 907401
ou équivalent

Certificater

Tekniske data

Classe SPD	G
Indication de défaut	optique par changement de couleur
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Impédance série par conducteur	≤ 0,005 ohm
Enfichable dans	barrette de sectionnement LSA 2/10

Classe SPD	G
Indication de défaut	optique par changement de couleur
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur (I_n )	5 kA
Niveau de protection cond-cond avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-terre avec I_imp D1 (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 450 V
Impédance série par conducteur	≤ 0,005 ohm
Capacité cond-cond (C)	≤ 5 pF
Capacité cond-terre (C)	≤ 5 pF
Comportement «fail-safe»	Éclateurs à gaz avec contacts à ressort
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 10
Enfichable dans	barrette de sectionnement LSA 2/10
Mise à la terre par	l'étrier de montage
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	gris
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907401 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907401 blev lagt I kurven.

Gå til webshoppen

DRL RE

Protection enfichable pour une paire coordonnée énergétiquement avec le chargeur DRL pour une protection des équipements terminaux avec impédances de découplage. Particulièrement approprié pour les circuits de signaux avec niveau de tension commun. Mise à la terre par EF 10 DRL. Seulement pour barrettes de sectionnement ou chargeur DRL.

5 produkter

artikelnr. 907421 DRL RE 12

GTIN 4013364107618, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 pièce(s)

forrige

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 14 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 12
Référence: 907421
ou équivalent

Certificater

Tekniske data

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	14 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	2,7 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	14 V
Tension d’utilisation permanente max AC (U_C )	9,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 45 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 36 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 19 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	2,7 MHz
Capacité cond-cond (C)	≤ 1 nF
Capacité cond-terre (C)	≤ 2 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907421 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907421 blev lagt I kurven.

Gå til webshoppen

artikelnr. 907422 DRL RE 24

GTIN 4013364107625, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 pièce(s)

forrige

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 28 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 24
Référence: 907422
ou équivalent

Certificater

Tekniske data

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	28 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	4,5 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	28 V
Tension d’utilisation permanente max AC (U_C )	19,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 65 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 72 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 38 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	4,5 MHz
Capacité cond-cond (C)	≤ 0,55 nF
Capacité cond-terre (C)	≤ 1,1 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907422 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907422 blev lagt I kurven.

Gå til webshoppen

artikelnr. 907423 DRL RE 48

GTIN 4013364107632, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 pièce(s)

forrige

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 54 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 48
Référence: 907423
ou équivalent

Certificater

Tekniske data

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	54 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	7,35 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Tension d’utilisation permanente max AC (U_C )	38 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 95 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 135 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 70 V
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	7,35 MHz
Capacité cond-cond (C)	≤ 350 pF
Capacité cond-terre (C)	≤ 700 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907423 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907423 blev lagt I kurven.

Gå til webshoppen

artikelnr. 907424 DRL RE 60

GTIN 4013364107649, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 pièce(s)

forrige

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 70 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RE 60
Référence: 907424
ou équivalent

Certificater

Tekniske data

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	70 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	10,5 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	60 V
Tension d’utilisation permanente max DC (U_C )	70 V
Tension d’utilisation permanente max AC (U_C )	49,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 115 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 185 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 95 V
Impédance série par conducteur	6,8 ohm
Bande passante cond-terre (f_G )	10,5 MHz
Capacité cond-cond (C)	≤ 250 pF
Capacité cond-terre (C)	≤ 500 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907424 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907424 blev lagt I kurven.

Gå til webshoppen

artikelnr. 907425 DRL RE 180

GTIN 4013364107656, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 pièce(s)

forrige

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,1 A

produit : DEHN
Type: DRL RE 180
Référence: 907425
ou équivalent

Certificater

Tekniske data

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	42 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 280 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 500 V
Niveau de protection cond-terre avec 1 kV/µs C3 (U_P )	≤ 270 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-terre (f_G )	42 MHz
Capacité cond-cond (C)	≤ 50 pF
Capacité cond-terre (C)	≤ 80 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Mise à la terre par	châssis de mise à la terre
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907425 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907425 blev lagt I kurven.

Gå til webshoppen

DRL RD

Protection antisurtension enfichable pour 1 paire de conducteurs (DA), coordonné énergétiquement avec le chargeur DRL comme protection des équipements terminaux. Bas niveau de protection conducteur-conducteur pour interfaces sans potentiel. Montage avec EF 10 DRL. Installation recommandée uniquement en complément du chargeur DRL.

5 produkter

artikelnr. 907441 DRL RD 12

GTIN 4013364107694, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 pièce(s)

forrige

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 14 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 12
Référence: 907441
ou équivalent

Certificater

Tekniske data

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	14 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	2,7 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	12 V
Tension d’utilisation permanente max DC (U_C )	14 V
Tension d’utilisation permanente max AC (U_C )	9,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 18 V
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	2,7 MHz
Capacité cond-cond (C)	≤ 2,0 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907441 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907441 blev lagt I kurven.

Gå til webshoppen

artikelnr. 907442 DRL RD 24

GTIN 4013364107700, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 pièce(s)

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 28 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 24
Référence: 907442
ou équivalent

Certificater

Tekniske data

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	28 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	5,4 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	28 V
Tension d’utilisation permanente max AC (U_C )	19,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 36 V
Impédance série par conducteur	2,2 ohm
Bande passante cond-cond (f_G )	5,4 MHz
Capacité cond-cond (C)	≤ 1,1 nF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907442 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907442 blev lagt I kurven.

Gå til webshoppen

artikelnr. 907443 DRL RD 48

GTIN 4013364107717, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 pièce(s)

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 54 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 48
Référence: 907443
ou équivalent

Certificater

Tekniske data

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	54 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	7,8 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	48 V
Tension d’utilisation permanente max DC (U_C )	54 V
Tension d’utilisation permanente max AC (U_C )	38 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 70 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	7,8 MHz
Capacité cond-cond (C)	≤ 700 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907443 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907443 blev lagt I kurven.

Gå til webshoppen

artikelnr. 907444 DRL RD 60

GTIN 4013364107724, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 pièce(s)

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 70 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 60
Référence: 907444
ou équivalent

Certificater

Tekniske data

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	70 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	11 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	60 V
Tension d’utilisation permanente max DC (U_C )	70 V
Tension d’utilisation permanente max AC (U_C )	49,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 95 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	11 MHz
Capacité cond-cond (C)	≤ 500 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907444 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907444 blev lagt I kurven.

Gå til webshoppen

artikelnr. 907445 DRL RD 110

GTIN 4013364118461, CCT (EU): 85363010, Bruttovægt: 3.30 g, VPE: 10.00 pièce(s)

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL RD 110
Référence: 907445
ou équivalent

Certificater

Tekniske data

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	20 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	110 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 250 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (f_G )	20 MHz
Capacité cond-cond (C)	≤ 200 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907445 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907445 blev lagt I kurven.

Gå til webshoppen

DRL PD

Protection antisurtension enfichable pour 1 paire de conducteurs (DA), coordonné énergétiquement avec chargeur DRL comme protection combinée des équipements terminaux. Bas niveau de protection conducteur-conducteur et protection contre les surintensités intégrés pour ADSL, RNIS (ISDN) U_ko ou conducteurs a/b. Montage avec EF 10 DRL. Installation recommandée uniquement en complément du chargeur DRL.

1 produkt

artikelnr. 907430 DRL PD 180

GTIN 4013364107670, CCT (EU): 85363010, Bruttovægt: 3.90 g, VPE: 10.00 pièce(s)

forrige

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 180 V
Courant nominal: 0,1 A

produit : DEHN
Type: DRL PD 180
Référence: 907430
ou équivalent

Certificater

Tekniske data

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	10 ohm +/- 15 %
Bande passante cond-cond (f_G )	61 MHz
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B...

Classe SPD	O
Tension nominale (U_N )	180 V
Tension d’utilisation permanente max DC (U_C )	180 V
Tension d’utilisation permanente max AC (U_C )	127 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,25 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 270 V
Impédance série par conducteur	10 ohm +/- 15 %
Bande passante cond-cond (f_G )	61 MHz
Capacité cond-cond (C)	≤ 80 pF
Version	Protection antisurtension intégrée
Température d'utilisation (T_U )	0 °C ... +70 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907430 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907430 blev lagt I kurven.

Gå til webshoppen

DRL HD

Protection antisurtension enfichable pour 1 paire de conducteurs (DA), coordonnée énergétiquement avec le chargeur DRL comme protection combinée des équipements terminaux pour transmissions haute fréquence tel que G.703 ou RNIS U_2m, S_2m et S₀. Montage avec EF 10 DRL. Installation recommandée uniquement en complément du chargeur DRL.

1 produkt

artikelnr. 907470 DRL HD 24

GTIN 4013364107663, CCT (EU): 85363010, Bruttovægt: 5.40 g, VPE: 10.00 pièce(s)

forrige

billeder

Yderligere information

CAD filer

Tension d’utilisation permanente max DC: 28 V
Courant nominal: 0,4 A

produit : DEHN
Type: DRL HD 24
Référence: 907470
ou équivalent

Certificater

Tekniske data

Classe SPD	O
Tension d’utilisation permanente max DC (U_C )	28 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
Impédance série par conducteur	4,7 ohm
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...

Classe SPD	O
Tension nominale (U_N )	24 V
Tension d’utilisation permanente max DC (U_C )	28 V
Tension d’utilisation permanente max AC (U_C )	19,5 V
Courant nominal (I_L )	0,4 A
D1 Courant de foudre (10/350 µs) total en combinaison avec DRL 10 B... (I_imp )	5 kA
D1 Courant de foudre (10/350 µs) par conducteur en combinaison avec DRL 10 B... (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total en combinaison avec DRL 10 B... (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) par conducteur en combinaison avec DRL 10 B... (I_n )	5 kA
C1 Courant nominal de décharge (8/20 µs) par conducteur sans DRL 10 B... (I_n )	0,5 kA
Niveau de protection cond-terre avec I_imp D1 en combinaison avec DRL 10 B... (U_P )	≤ 500 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 46 V
Impédance série par conducteur	4,7 ohm
Bande passante cond-cond (100 ohm) (f_G )	85 MHz
Capacité cond-cond (C)	≤ 22 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 20 enfiché
Enfichable dans	barrette de sectionnement LSA 2/10 ou chargeur DRL 10 B ...
Matériau de l'enveloppe	Polyamide PA 6.6
Couleur	jaune
Normes de test	CEI 61643-21/EN 61643-21

Produkt 907470 blev tilføjet til notesblok.

Gå til notesblok

Produkt 907470 blev lagt I kurven.

Gå til webshoppen

Parafoudre DEHNrapid LSA

Details

DRL 10 B

artikelnr. 907400 DRL 10 B 180

Du er ikke autoriseret til at downloade 907400.stp

Du er ikke autoriseret til at downloade 907400.igs

Du er ikke autoriseret til at downloade 907400.jt

Du er ikke autoriseret til at downloade 907400.dwg

Du er ikke autoriseret til at downloade 907400m_D.dxf

Du er ikke autoriseret til at downloade DEHN.907400.wspak

Du er ikke autoriseret til at downloade DEHN.907400.edz

Produkt 907400 blev tilføjet til notesblok.

Produkt 907400 blev lagt I kurven.

DRL 10 B FSD

artikelnr. 907401 DRL 10 B 180 FSD

Du er ikke autoriseret til at downloade 907401.stp

Du er ikke autoriseret til at downloade 907401.igs

Du er ikke autoriseret til at downloade 907401.jt

Du er ikke autoriseret til at downloade 907401.dwg

Du er ikke autoriseret til at downloade 907400m_D.dxf

Du er ikke autoriseret til at downloade DEHN.907401.wspak

Du er ikke autoriseret til at downloade DEHN.907401.edz

Produkt 907401 blev tilføjet til notesblok.

Produkt 907401 blev lagt I kurven.

DRL RE

artikelnr. 907421 DRL RE 12

Du er ikke autoriseret til at downloade 907425.stp

Du er ikke autoriseret til at downloade 907425.igs

Du er ikke autoriseret til at downloade 907425.jt

Du er ikke autoriseret til at downloade 907425.dwg

Du er ikke autoriseret til at downloade 907420m_D.dxf

Du er ikke autoriseret til at downloade DEHN.907421.wspak

Du er ikke autoriseret til at downloade DEHN.907421.edz

Produkt 907421 blev tilføjet til notesblok.

Produkt 907421 blev lagt I kurven.

artikelnr. 907422 DRL RE 24

Du er ikke autoriseret til at downloade 907425.stp

Du er ikke autoriseret til at downloade 907425.igs

Du er ikke autoriseret til at downloade 907425.jt

Du er ikke autoriseret til at downloade 907425.dwg

Du er ikke autoriseret til at downloade 907420m_D.dxf

Du er ikke autoriseret til at downloade DEHN.907422.wspak

Du er ikke autoriseret til at downloade DEHN.907422.edz

Produkt 907422 blev tilføjet til notesblok.

Produkt 907422 blev lagt I kurven.

artikelnr. 907423 DRL RE 48

Du er ikke autoriseret til at downloade 907425.stp

Du er ikke autoriseret til at downloade 907425.igs

Du er ikke autoriseret til at downloade 907425.jt

Du er ikke autoriseret til at downloade 907425.dwg

Du er ikke autoriseret til at downloade 907420m_D.dxf

Du er ikke autoriseret til at downloade DEHN.907423.wspak

Du er ikke autoriseret til at downloade DEHN.907423.edz

Produkt 907423 blev tilføjet til notesblok.

Produkt 907423 blev lagt I kurven.

artikelnr. 907424 DRL RE 60

Du er ikke autoriseret til at downloade 907425.stp

Du er ikke autoriseret til at downloade 907425.igs

Du er ikke autoriseret til at downloade 907425.jt

Du er ikke autoriseret til at downloade 907425.dwg

Du er ikke autoriseret til at downloade 907420m_D.dxf

Du er ikke autoriseret til at downloade DEHN.907424.wspak

Du er ikke autoriseret til at downloade DEHN.907424.edz

Produkt 907424 blev tilføjet til notesblok.

Produkt 907424 blev lagt I kurven.

artikelnr. 907425 DRL RE 180

Du er ikke autoriseret til at downloade 907425.stp

Du er ikke autoriseret til at downloade 907425.igs

Du er ikke autoriseret til at downloade 907425.jt

Du er ikke autoriseret til at downloade 907425.dwg

Du er ikke autoriseret til at downloade 907420m_D.dxf

Du er ikke autoriseret til at downloade DEHN.907425.wspak

Du er ikke autoriseret til at downloade DEHN.907425.edz

Produkt 907425 blev tilføjet til notesblok.

Produkt 907425 blev lagt I kurven.

DRL RD

artikelnr. 907441 DRL RD 12

Du er ikke autoriseret til at downloade 907425.stp

Du er ikke autoriseret til at downloade 907425.igs

Du er ikke autoriseret til at downloade 907425.jt
