FS / USD

Parafoudre avec raccordement SUB-D pour l'équipement ultérieur facile
Raccordement standard 9 pôles
DP Profibus standard

Details

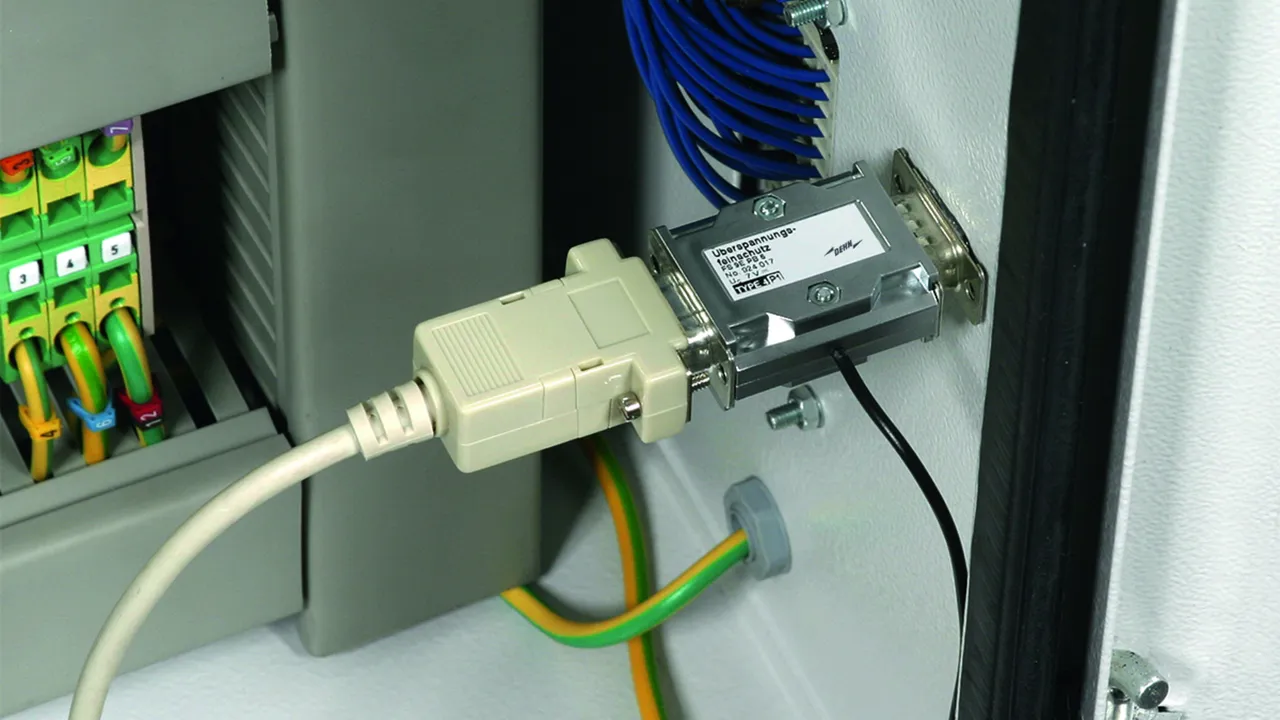

Raccordement direct aux équipements pour une protection optimale.

lorem ipsum — Raccordement direct aux équipements pour une protection optimale.

Raccordement SUB-D pour un montage simple.

FS 9E PB

Parafoudre pour Profibus-DP. Version avec SUB-D à 9 pôles, pin 6 sans protection pour interface de programmation.

1 produkt

artikelnr. 924017 FS 9E PB 6

GTIN 4013364045934, CCT (EU): 85363010, Bruttovægt: 38.40 g, VPE: 1.00 pièce(s)

billeder

Yderligere information

Tension d’utilisation permanente max DC: 7 V
C1 Courant nominal de décharge (8/20 µs) cond-cond: 0,2 kA
C1 Courant nominal de décharge (8/20 µs) cond-SG: 0,2 kA
Affectation: Conducteurs : 3/8, SG : 5, terre : 1,6 : non protégé

produit : DEHN
Type: FS 9E PB 6
Référence: 924017
ou équivalent

Certificater

Tekniske data

Tension d’utilisation permanente max DC (U_C )	7 V
C1 Courant nominal de décharge (8/20 µs) cond-cond (I_n )	0,2 kA
C1 Courant nominal de décharge (8/20 µs) cond-SG (I_n )	0,2 kA
C1 Courant nominal de décharge (8/20 µs) SG-terre (I_n )	0,4 kA
Bande passante (f_G )	90 MHz
Raccordement d'entrée/de sortie	Connecteur Sub-D 9/Prise Sub-D 9

Tension nominale (U_N )	6 V
Tension d’utilisation permanente max DC (U_C )	7 V
C1 Courant nominal de décharge (8/20 µs) cond-cond (I_n )	0,2 kA
C1 Courant nominal de décharge (8/20 µs) cond-SG (I_n )	0,2 kA
C1 Courant nominal de décharge (8/20 µs) SG-terre (I_n )	0,4 kA
Niveau de protection cond-cond avec I_n C1 (U_P )	≤ 32 V
Niveau de protection cond-SG avec I_n C1 (U_P )	≤ 32 V
Niveau de protection SG-terre avec I_n C1 (U_P )	≤ 25 V
Niveau de protection cond-cond avec 1 kV/µs C3 (U_P )	≤ 25 V
Niveau de protection cond-SG avec 1 kV/µs C3 (U_P )	≤ 25 V
Niveau de protection SG-terre avec 1 kV/µs C3 (U_P )	≤ 18 V
Bande passante (f_G )	90 MHz
Capacité cond-cond (C)	25 pF
Capacité cond-SG (C)	35 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 40
Montage sur	Sub-D (2 vis avec filetage 4/40 UNC)
Raccordement d'entrée/de sortie	Connecteur Sub-D 9/Prise Sub-D 9
Affectation	Conducteurs : 3/8, SG : 5, terre : 1,6 : non protégé
Mise à la terre par	conducteur de terre sortant de 0,75 mm²
Matériau de l'enveloppe	Matière plastique, métallisée
Couleur	Argentée
Normes de test	CEI 61643-21/EN 61643-21
