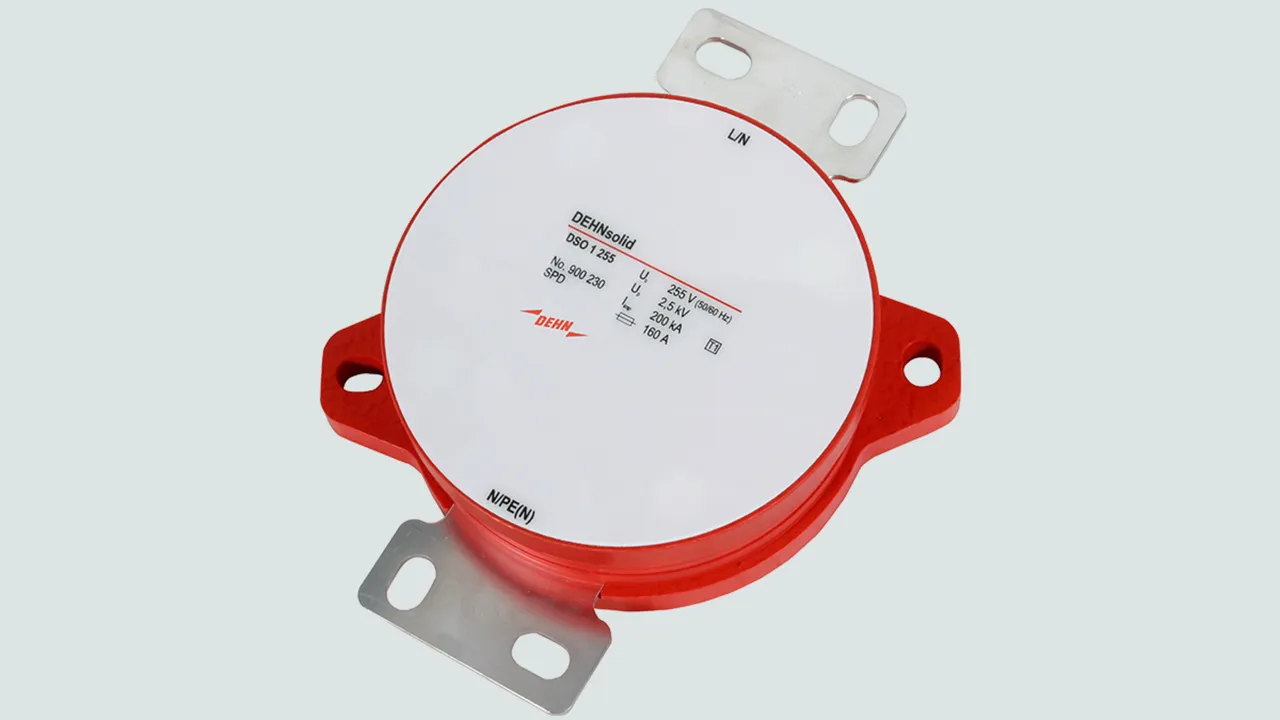

DEHNsolid

Parafoudre coordonné à base d’éclateurs à air
Capacité d'écoulement très élevée jusqu'à 200 kA (10/350 µs)
Bas niveau de protection U_P ≤ 2,5 kV
Boîtier robuste pour montage sur un rail collecteur ou sur une plaque de montage

DEHNsolid 1 255

Parafoudre coordonné unipolaire pour les systèmes 230 / 400 V ; pour montage sur rail collecteur ou plaque de montage.

1 produkt

GTIN 4013364153783, CCT (EU): 85363090, Bruttovægt: 1.67 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

produit : DEHN
Type: DSO 1 255
Référence: 900230
ou équivalent

Certificater

Tekniske data

Classification selon EN 61643-11 / IEC 61643-11	Type 1 / Classe 1
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	200 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	160 A gG

Classification selon EN 61643-11 / IEC 61643-11	Type 1 / Classe 1
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	200 kA
Énergie spécifique (W/R)	10 MJ/ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Directement coordonné avec DEHNguard (longueur de câble ≥ 35 cm)	DG S 440 (FM)
Capacité d'extinction du courant de suite AC (I_fi )	3 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible jusqu'à 3 kA (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	160 A gG
Tenue aux courts-circuits	3 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Nombre de ports	1
Montage sur	rail DIN PE(N) 35 mm² min.
Raccordement	par cosse à câble 35 mm² min./50 mm² max.
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-2
Prévu pour le montage	à l'intérieur
