Conducteur HVI / HVI long

Conducteur HVI comme conducteur de descente isolé résistant aux hautes tensions pour le respect de la distance de séparation avec les parties électriquement conductrices selon NF EN 62305-3.

Distance de séparation équivalente s ≤ 75 cm (distance dans l'air) ou s ≤ 150 cm (matériau solide).
Le conducteur HVI satisfait aux exigences de la norme NF EN 62561-1.
La température de mise en œuvre -5 jusqu'à +40 °C et la plage de température de -30 jusqu'à +70 °C sont à respecter.

Conducteur HVI (préconfectionné pour poser à l‘intérieur)

Avec une pièce de tête et un élément de raccordement (indépendant).
Longueur de commande minimale : 6 m ; veuillez indiquer la longueur du conducteur lors de la commande.

2 produkter

artikelnr. 819220 HVI RIV 75 20 L6M SW M

GTIN 4013364244238, CCT (EU): 85446010, Bruttovægt: 3.10 kg, VPE: 1.00 pièce(s)

forrige

billeder

Open PDF

Yderligere information

CAD filer

Conducteur HVI (préconfectionné pour la pose dans un tube support) Couleur noire
Conducteur HVI
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
préconfectionné pour la pose dans un tube support
avec un embout et un élément de mise à la terre inclus
Résistant aux intempéries, résistant aux UV
Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: noir ●
Diamètre Ø - conducteur: 20 mm
Commande min.: 6 m
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI RIV 75 20 L6M SW M
Référence: 819220
ou équivalent

Certificater

Tekniske data

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Diamètre Ø - conducteur	20 mm
Commande min.	6 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Couleur RAL	similaire 9011
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	20 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Diamètre de raccordement	10 mm
Matériau - éléments de raccordement	INOX
Commande min.	6 m
Normes	IEC/TS 62561-8

Produkt 819220 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819220 blev lagt I kurven.

Gå til webshoppen

artikelnr. 819223 HVI RIV 75 23 L6M GR M

GTIN 4013364157675, CCT (EU): 85446010, Bruttovægt: 5.30 kg, VPE: 1.00 pièce(s)

forrige

billeder

Open PDF

Yderligere information

Conducteur HVI (préconfectionné pour la pose dans un tube support) Couleur grise
Conducteur HVI
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
préconfectionné pour la pose dans un tube support
avec un embout et un élément de mise à la terre inclus
Résistant aux intempéries, résistant aux UV
Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: gris ●
Diamètre Ø - conducteur: 23 mm
Commande min.: 6 m
Protection contre les contacts: Oui (selon DS2094)
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI RIV 75 23 L6M GR M
Référence: 819223
ou équivalent

Certificater

Tekniske data

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Diamètre Ø - conducteur	23 mm
Commande min.	6 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Couleur RAL	similaire 7035
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	23 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Diamètre de raccordement	10 mm
Matériau - éléments de raccordement	INOX
Commande min.	6 m
Protection contre les contacts	Oui (selon DS2094)
Normes	IEC/TS 62561-8

Produkt 819223 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819223 blev lagt I kurven.

Gå til webshoppen

Conducteur HVI (préconfectionné pour poser à l‘extérieur)

Avec une pièce de tête et un élément de raccordement (indépendant).
Longueur de commande minimale : 6 m ; veuillez indiquer la longueur du conducteur lors de la commande.

2 produkter

artikelnr. 819226 HVI RAV 75 20 L6M SW M

GTIN 4013364260528, CCT (EU): 85446010, Bruttovægt: 13.86 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: noir ●
Diamètre Ø - conducteur: 20 mm
Commande min.: 6 m
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI RAV 75 20 L6M SW M
Référence: 819226
ou équivalent

Certificater

Tekniske data

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Diamètre Ø - conducteur	20 mm
Commande min.	6 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Couleur RAL	similaire 9011
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	20 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Diamètre de raccordement	10 mm
Matériau - éléments de raccordement	INOX
Commande min.	6 m
Normes	IEC/TS 62561-8

Produkt 819226 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819226 blev lagt I kurven.

Gå til webshoppen

artikelnr. 819227 HVI RAV 75 23 L6M GR M

GTIN 4013364157712, CCT (EU): 85446010, Bruttovægt: 5.20 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: gris ●
Diamètre Ø - conducteur: 23 mm
Commande min.: 6 m
Protection contre les contacts: Oui (selon DS2094)
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI RAV 75 23 L6M GR M
Référence: 819227
ou équivalent

Certificater

Tekniske data

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Diamètre Ø - conducteur	23 mm
Commande min.	6 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Couleur RAL	similaire 7035
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	23 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Diamètre de raccordement	10 mm
Matériau - éléments de raccordement	INOX
Commande min.	6 m
Protection contre les contacts	Oui (selon DS2094)
Normes	IEC/TS 62561-8

Produkt 819227 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819227 blev lagt I kurven.

Gå til webshoppen

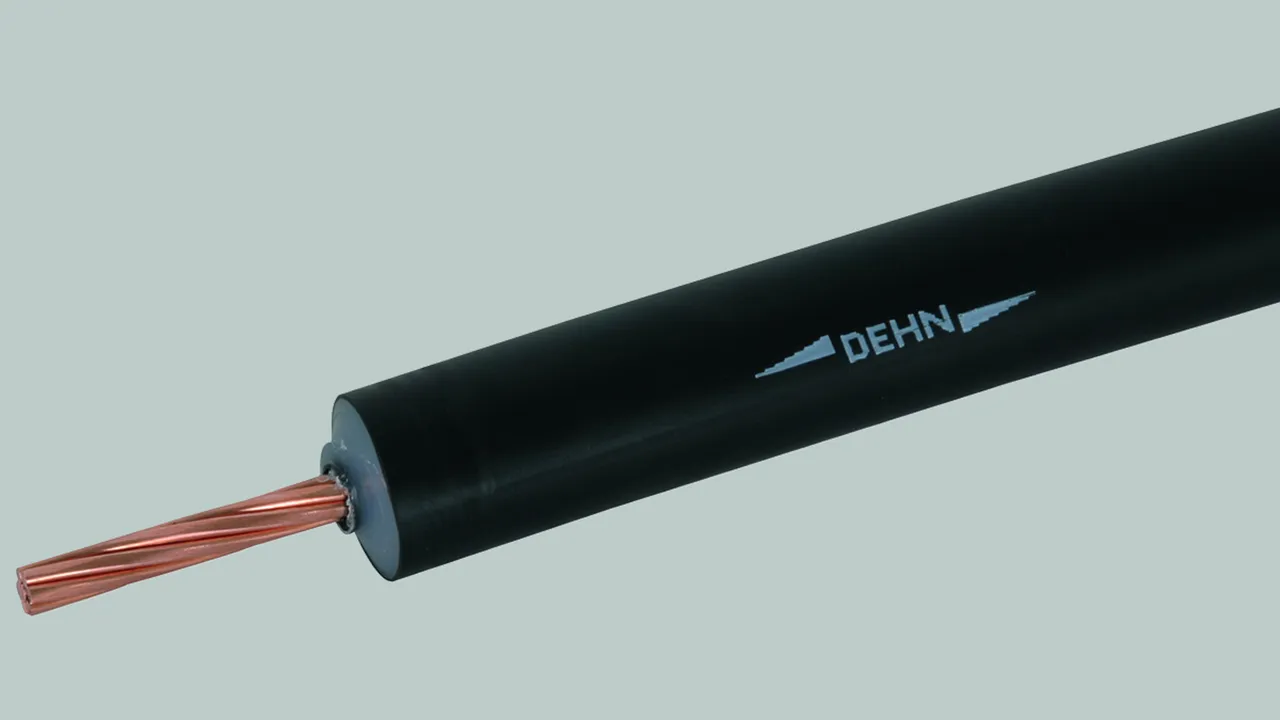

Conducteur HVI long (sur touret)

Le conducteur de descente HVI long, est livré sur touret en contreplaqué à usage unique, clé allen incluse.

4 produkter

artikelnr. 819135 HVI LO 75 20 L100M SW M

GTIN 4013364141759, CCT (EU): 85446010, Bruttovægt: 488.00 g/m, VPE: 100.00 m

billeder

Yderligere information

Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: noir ●
Diamètre Ø - conducteur: 20 mm
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI LO 75 20 L100M SW M
Référence: 819135
ou équivalent

Certificater

Tekniske data

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Diamètre Ø - conducteur	20 mm
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Couleur RAL	similaire 9011
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	20 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Normes	IEC/TS 62561-8

Produkt 819135 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819135 blev lagt I kurven.

Gå til webshoppen

artikelnr. 819136 HVI LO 75 23 L100M GR M

GTIN 4013364147140, CCT (EU): 85446010, Bruttovægt: 0.00 PAL/m, VPE: 100.00 m

billeder

Yderligere information

Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: gris ●
Diamètre Ø - conducteur: 23 mm
Protection contre les contacts: Oui (selon DS2094)
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI LO 75 23 L100M GR M
Référence: 819136
ou équivalent

Certificater

Tekniske data

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Diamètre Ø - conducteur	23 mm
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Couleur RAL	similaire 7035
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	23 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Protection contre les contacts	Oui (selon DS2094)
Normes	IEC/TS 62561-8

Produkt 819136 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819136 blev lagt I kurven.

Gå til webshoppen

artikelnr. 819138 HVI LO 75 20 L500M SW M

GTIN 4013364434523, CCT (EU): 85446010, Bruttovægt: 488.00 g/m, VPE: 500.00 m

billeder

Yderligere information

Certificater

Tekniske data

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Diamètre Ø - conducteur	20 mm
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Couleur RAL	similaire 9011
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	20 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Normes	IEC/TS 62561-8

Produkt 819138 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819138 blev lagt I kurven.

Gå til webshoppen

artikelnr. 819110 HVI LO 75 23 L400M GR M

GTIN 4013364436008, CCT (EU): 85446010, Bruttovægt: 630.00 g/m, VPE: 400.00 m

billeder

Yderligere information

Certificater

Tekniske data

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Diamètre Ø - conducteur	23 mm
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Couleur RAL	similaire 7035
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	23 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Protection contre les contacts	Oui (selon DS2094)
Normes	IEC/TS 62561-8

Produkt 819110 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819110 blev lagt I kurven.

Gå til webshoppen

Conducteur HVI long (coupé)

Conducteur HVI long confectionné sur place en fonction de la longueur désirée. Le conducteur est livré par longueurs différentes.
Veuillez indiquer la longueur du conducteur lors de la commande (tranches de 0,5 m).

2 produkter

artikelnr. 819131 HVI LO 75 20 L... SW M

GTIN 4013364223189, CCT (EU): 85446010, Bruttovægt: 4.22 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: noir ●
Diamètre Ø - conducteur: 20 mm
Commande min.: 6 m
Commande max.: 70 m
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI LO 75 20 L... SW M
Référence: 819131
ou équivalent

Certificater

Tekniske data

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Diamètre Ø - conducteur	20 mm
Commande min.	6 m
Commande max.	70 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	noir ●
Couleur RAL	similaire 9011
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	20 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Commande min.	6 m
Commande max.	70 m
Normes	IEC/TS 62561-8

Produkt 819131 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819131 blev lagt I kurven.

Gå til webshoppen

artikelnr. 819132 HVI LO 75 23 L... GR M

GTIN 4013364223172, CCT (EU): 85446010, Bruttovægt: 4.95 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Conducteur HVI long (longueur spécifique) couleur grise
Conducteur HVI
Mise à la terre isolée résistante aux hautes tensions
pour respecter la distance de séparation
par rapport aux pièces conductrices
selon DIN EN 62305-3 (VDE 0185-305-3)
Distance de séparation équivalente s ≤ 75 cm (à l’air)
ou s ≤ 150 cm (matériau solide).
Résistant aux intempéries, résistant aux UV
Conducteur à longueur spécifique 6,0 - 60,0 m
Matériau - conducteur: Cu
Matériau - isolant: PE
Matériau - enveloppe: PE
Couleur - conducteur: gris ●
Diamètre Ø - conducteur: 23 mm
Commande min.: 6 m
Commande max.: 60 m
Protection contre les contacts: Oui (selon DS2094)
Normes: IEC/TS 62561-8

produit : DEHN
Type: HVI LO 75 23 L... GR M
Référence: 819132
ou équivalent

Certificater

Tekniske data

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Diamètre Ø - conducteur	23 mm
Commande min.	6 m
Commande max.	60 m
Normes	IEC/TS 62561-8

Matériau - conducteur	Cu
Matériau - isolant	PE
Matériau - enveloppe	PE
Couleur - conducteur	gris ●
Couleur RAL	similaire 7035
Section de l’âme (multi-brins)	19 mm²
Tenue au courant de foudre (10/350 µs) (classe / Iimp)	H1 / 150 kA
Distance de séparation équivalente s (dans l'air)	≤ 75 cm
Diamètre Ø - conducteur	23 mm
Caractéristiques - enveloppe	résistante aux UV et aux intempéries
Commande min.	6 m
Commande max.	60 m
Protection contre les contacts	Oui (selon DS2094)
Normes	IEC/TS 62561-8

Produkt 819132 blev tilføjet til notesblok.

Gå til notesblok

Produkt 819132 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

Conducteur HVI / HVI long

Conducteur HVI (préconfectionné pour poser à l‘intérieur)

artikelnr. 819220 HVI RIV 75 20 L6M SW M

Produkt 819220 blev tilføjet til notesblok.

Produkt 819220 blev lagt I kurven.

artikelnr. 819223 HVI RIV 75 23 L6M GR M

Produkt 819223 blev tilføjet til notesblok.

Produkt 819223 blev lagt I kurven.

Conducteur HVI (préconfectionné pour poser à l‘extérieur)

artikelnr. 819226 HVI RAV 75 20 L6M SW M

Produkt 819226 blev tilføjet til notesblok.

Produkt 819226 blev lagt I kurven.

artikelnr. 819227 HVI RAV 75 23 L6M GR M

Produkt 819227 blev tilføjet til notesblok.

Produkt 819227 blev lagt I kurven.

Conducteur HVI long (sur touret)

artikelnr. 819135 HVI LO 75 20 L100M SW M

Produkt 819135 blev tilføjet til notesblok.

Produkt 819135 blev lagt I kurven.

artikelnr. 819136 HVI LO 75 23 L100M GR M

Produkt 819136 blev tilføjet til notesblok.

Produkt 819136 blev lagt I kurven.

artikelnr. 819138 HVI LO 75 20 L500M SW M

Produkt 819138 blev tilføjet til notesblok.

Produkt 819138 blev lagt I kurven.

artikelnr. 819110 HVI LO 75 23 L400M GR M

Produkt 819110 blev tilføjet til notesblok.

Produkt 819110 blev lagt I kurven.

Conducteur HVI long (coupé)

artikelnr. 819131 HVI LO 75 20 L... SW M

Produkt 819131 blev tilføjet til notesblok.

Produkt 819131 blev lagt I kurven.

artikelnr. 819132 HVI LO 75 23 L... GR M

Produkt 819132 blev tilføjet til notesblok.

Produkt 819132 blev lagt I kurven.

Conducteur HVI / HVI long

Conducteur HVI (préconfectionné pour poser à l‘intérieur)

artikelnr. 819220 HVI RIV 75 20 L6M SW M

Du er ikke autoriseret til at downloade 819220.stp

Du er ikke autoriseret til at downloade 819220.igs

Du er ikke autoriseret til at downloade 819220.jt

Du er ikke autoriseret til at downloade 819220.dwg

Du er ikke autoriseret til at downloade 819220m_D.dxf

Produkt 819220 blev tilføjet til notesblok.

Produkt 819220 blev lagt I kurven.

artikelnr. 819223 HVI RIV 75 23 L6M GR M

Du er ikke autoriseret til at downloade 819220m_D.dxf

Produkt 819223 blev tilføjet til notesblok.

Produkt 819223 blev lagt I kurven.

Conducteur HVI (préconfectionné pour poser à l‘extérieur)

artikelnr. 819226 HVI RAV 75 20 L6M SW M

Produkt 819226 blev tilføjet til notesblok.

Produkt 819226 blev lagt I kurven.

artikelnr. 819227 HVI RAV 75 23 L6M GR M

Produkt 819227 blev tilføjet til notesblok.

Produkt 819227 blev lagt I kurven.

Conducteur HVI long (sur touret)

artikelnr. 819135 HVI LO 75 20 L100M SW M

Produkt 819135 blev tilføjet til notesblok.

Produkt 819135 blev lagt I kurven.

artikelnr. 819136 HVI LO 75 23 L100M GR M

Produkt 819136 blev tilføjet til notesblok.

Produkt 819136 blev lagt I kurven.

artikelnr. 819138 HVI LO 75 20 L500M SW M

Produkt 819138 blev tilføjet til notesblok.

Produkt 819138 blev lagt I kurven.

artikelnr. 819110 HVI LO 75 23 L400M GR M

Produkt 819110 blev tilføjet til notesblok.

Produkt 819110 blev lagt I kurven.

Conducteur HVI long (coupé)

artikelnr. 819131 HVI LO 75 20 L... SW M

Produkt 819131 blev tilføjet til notesblok.

Produkt 819131 blev lagt I kurven.

artikelnr. 819132 HVI LO 75 23 L... GR M

Produkt 819132 blev tilføjet til notesblok.

Produkt 819132 blev lagt I kurven.
