Tresses de pontage

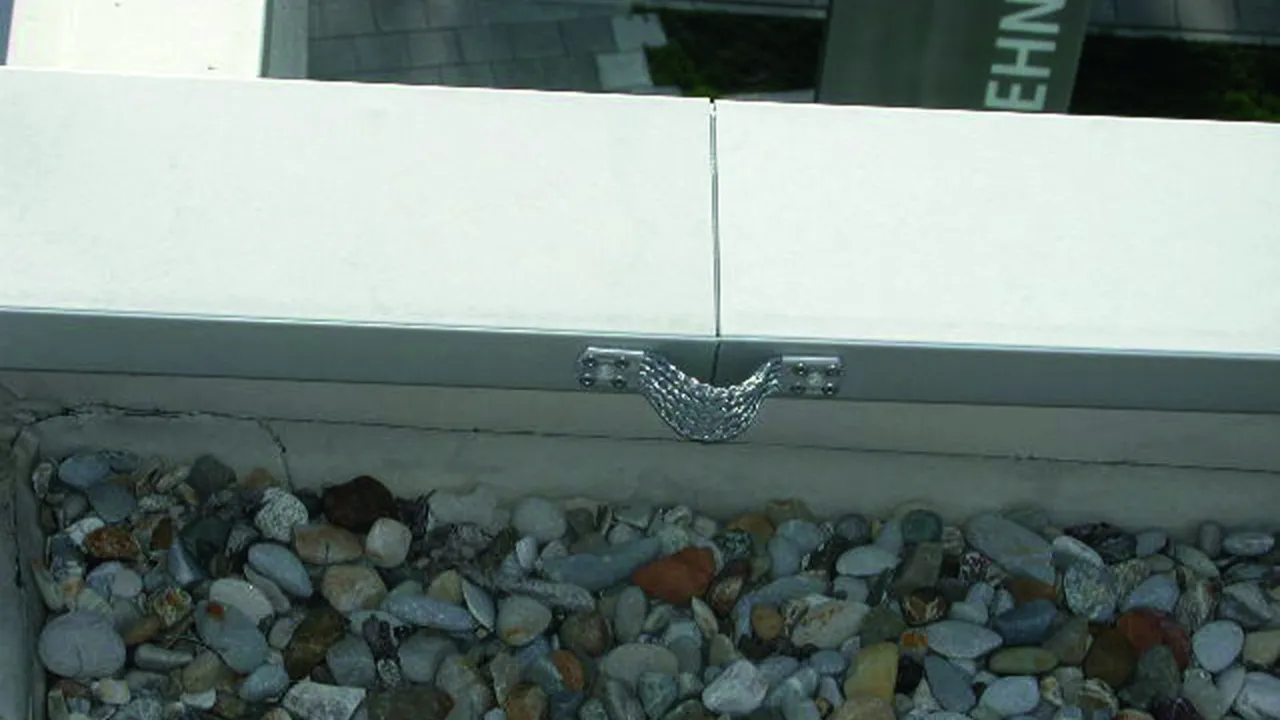

Pour connecteur les revêtements métalliques (rivets ou vis), comme pièce de compensation de la dilation pour les câbles ronds ou pour compenser certaines variations de longueur dues à la température pour les câbles ronds ; Raccordement par ex. avec raccord KS référence 301 019

Consignes d’utilisation :
Selon DIN EN 62305-3 Bbl. 1, doivent être utilisés pour le raccordement d'épaisseurs de matériau ≥ 0,5 mm quatre rivets Ø5 mm, ou pour des épaisseurs de matériau ≥ 2 mm deux vis à tôle Ø6,3 mm en INOX (des deux côtés).

Version courte

2 produkter

artikelnr. 377015 UEBB L180 B10.5 B5.2 AL

GTIN 4013364092693, CCT (EU): 85359000, Bruttovægt: 36.00 g, VPE: 10.00 pièce(s)

billeder

Open PDF

Yderligere information

CAD filer

Matériau: Al
Longueur: 180 mm
Fixation: [8x] Ø5,2 / [2x] Ø10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L180 B10.5 B5.2 AL
Référence: 377015
ou équivalent

Certificater

Tekniske data

Matériau	Al
Longueur (l_G )	180 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [2x] Ø10,5 mm
Fixation avec	rivets aveugles / vis
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Matériau	Al
Longueur (l_G )	180 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [2x] Ø10,5 mm
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm lors du raccordement avec des épaisseurs de matériel ≥0,5,5 mm
Fixation avec	rivets aveugles / vis
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Produkt 377015 blev tilføjet til notesblok.

Gå til notesblok

Produkt 377015 blev lagt I kurven.

Gå til webshoppen

artikelnr. 377007 UEBB L180 B10.5 B5.2 CU

GTIN 4013364092686, CCT (EU): 85359000, Bruttovægt: 107.00 g, VPE: 10.00 pièce(s)

billeder

Open PDF

Yderligere information

CAD filer

Matériau: Cu
Longueur: 180 mm
Fixation: [8x] Ø5,2 / [2x] Ø10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L180 B10.5 B5.2 CU
Référence: 377007
ou équivalent

Certificater

Tekniske data

Matériau	Cu
Longueur (l_G )	180 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [2x] Ø10,5 mm
Fixation avec	rivets aveugles / vis
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Matériau	Cu
Longueur (l_G )	180 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [2x] Ø10,5 mm
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm lors du raccordement avec des épaisseurs de matériel ≥0,5,5 mm
Fixation avec	rivets aveugles / vis
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Produkt 377007 blev tilføjet til notesblok.

Gå til notesblok

Produkt 377007 blev lagt I kurven.

Gå til webshoppen

Version courte pour la fixation avec vis autoperceuse

1 produkt

artikelnr. 377045 UEBB L180 B10.5 B6.5 AL

GTIN 4013364099296, CCT (EU): 85359000, Bruttovægt: 37.05 g, VPE: 100.00 pièce(s)

billeder

Open PDF

Yderligere information

CAD filer

Matériau: Al
Longueur: 180 mm
Fixation: [4x] Ø6,5 / [2x] Ø10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L180 B10.5 B6.5 AL
Référence: 377045
ou équivalent

Certificater

Tekniske data

Matériau	Al
Longueur (l_G )	180 mm
Section	50 mm²
Fixation	[4x] Ø6,5 / [2x] Ø10,5 mm
Fixation avec	vis autoperceuse / vis
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Matériau	Al
Longueur (l_G )	180 mm
Section	50 mm²
Fixation	[4x] Ø6,5 / [2x] Ø10,5 mm
Remarque	Selon NF EN 62305-3, annexe 1, il faut utiliser 2 rivets Ø6 mm lors du raccordement avec des épaisseurs de matériel ≥ 0,5 mm, et 2 vis à tôle Ø6,3 mm en INOX (les deux côtés) pour des épaisseurs de ≥ 2 mm
Fixation avec	vis autoperceuse / vis
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Produkt 377045 blev tilføjet til notesblok.

Gå til notesblok

Produkt 377045 blev lagt I kurven.

Gå til webshoppen

Version longue avec perçage central

Remarque : 2 pièces de dilatation peuvent être connectées avec une vis M10 x 20 mm et un écrou aux points d'intersection.

2 produkter

artikelnr. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN 4013364092716, CCT (EU): 85359000, Bruttovægt: 59.00 g, VPE: 10.00 pièce(s)

forrige

billeder

Open PDF

Yderligere information

CAD filer

Matériau: Al
Longueur: 300 mm
Fixation: [8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central: 10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L300 3XB10.5 B5,2 AL
Référence: 377115
ou équivalent

Certificater

Tekniske data

Matériau	Al
Longueur (l_G )	300 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central	10,5 mm
Fixation avec	rivets aveugles / vis
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Matériau	Al
Longueur (l_G )	300 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [3x] Ø10,5 mm
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm lors du raccordement avec des épaisseurs de matériel ≥0,5,5 mm
Perçage central	10,5 mm
Fixation avec	rivets aveugles / vis
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Produkt 377115 blev tilføjet til notesblok.

Gå til notesblok

Produkt 377115 blev lagt I kurven.

Gå til webshoppen

artikelnr. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN 4013364092709, CCT (EU): 85359000, Bruttovægt: 172.00 g, VPE: 10.00 pièce(s)

billeder

Open PDF

Yderligere information

CAD filer

Matériau: Cu
Longueur: 300 mm
Fixation: [8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central: 10,5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: UEBB L300 3XB10.5 B5.2 CU
Référence: 377107
ou équivalent

Certificater

Tekniske data

Matériau	Cu
Longueur (l_G )	300 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [3x] Ø10,5 mm
Perçage central	10,5 mm
Fixation avec	rivets aveugles / vis
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Matériau	Cu
Longueur (l_G )	300 mm
Section	50 mm²
Fixation	[8x] Ø5,2 / [3x] Ø10,5 mm
Remarque	selon NF EN 62305-3, annexe 1, il faut utiliser 4 rivets Ø5 mm lors du raccordement avec des épaisseurs de matériel ≥0,5,5 mm
Perçage central	10,5 mm
Fixation avec	rivets aveugles / vis
Tenue au courant de foudre (10/350 µs)	= *⁾
Normes	NF EN 62561-1
*) Pour l'attribution exacte, voir le certificat d'essai.

Produkt 377107 blev tilføjet til notesblok.

Gå til notesblok

Produkt 377107 blev lagt I kurven.

Gå til webshoppen
