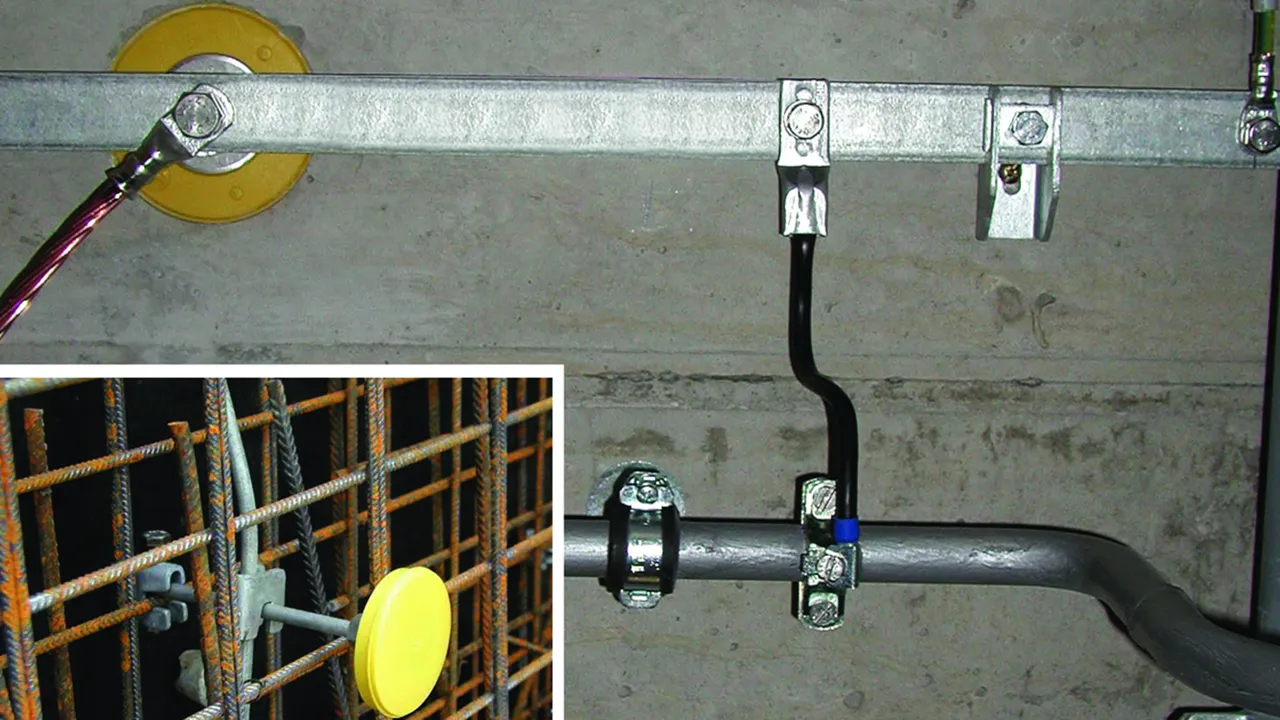

Points de prise de terre

Pour une installation dans le béton. Raccordement, résistant à la corrosion, du conducteur de descente à l’armature des bâtiments et/ou à l’installation de mise à la terre pour l’équilibrage de potentiel principal ou supplémentaire ou comme point de mesure pour le contrôle de continuité ou de résistance.

Pour les filetages double M10 et M12, on observera les longueurs de vis minimales suivantes :
35 mm pour M10 (longueur de filetage 40 mm)
15 mm pour M12 (longueur de filetage 20 mm)

– Raccordement possible à l’axe grâce au raccord de croisement réf. 319 201 ou la borne de raccordement par ex. de réf. 308 025 pour le renforcement
– Raccordement possible à la barre d’équilibrage de potentiel par exemple grâce à la pièce de réf. 390 499
– Raccordement possible pour les conducteurs plats au point de prise de terre grâce aux références 478 141 et 478 129
– Raccordement à l'axe grâce à des solutions à visser ou à presser
– Capuchon en matière plastique (jaune) encliquetable et possibilité de mise en œuvre d'un pare eau contre la pénétration d’eau le long de l’axe dans la paroi (testé avec une pression de 5 bar selon NF EN 50164-5)

Type M

Avec axe de raccordement (l = 180 mm, Ø10 mm).

2 produkter

artikelnr. 478011 EFPM M10 12 V4A L230 STTZN

GTIN 4013364033054, CCT (EU): 85359000, Bruttovægt: 312.50 g, VPE: 25.00 pièce(s)

billeder

Open PDF

Yderligere information

CAD filer

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : St/tZn
Courant de court-circuit (AC 50 Hz/DC): 6,5 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A L230 STTZN
Référence: 478011
ou équivalent

Certificater

Tekniske data

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,5 kA
Normes	NF EN 62561-1

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 180 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,5 kA
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Normes	NF EN 62561-1

Produkt 478011 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478011 blev lagt I kurven.

Gå til webshoppen

artikelnr. 478019 EFPM M10 12 V4A L230 V2A

GTIN 4013364072107, CCT (EU): 85359000, Bruttovægt: 310.10 g, VPE: 25.00 pièce(s)

billeder

Open PDF

Yderligere information

CAD filer

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : INOX
Courant de court-circuit (AC 50 Hz/DC): 3,9 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A L230 V2A
Référence: 478019
ou équivalent

Certificater

Tekniske data

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	INOX
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,9 kA
Normes	NF EN 62561-1

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	INOX
Ø Plaque de raccordement	80 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 180 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,9 kA
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Normes	NF EN 62561-1

Produkt 478019 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478019 blev lagt I kurven.

Gå til webshoppen

Type M sans axe de raccordement

1 produkt

artikelnr. 478012 EFPM M10 12 V4A

GTIN 4013364069183, CCT (EU): 85359000, Bruttovægt: 192.00 g, VPE: 20.00 pièce(s)

billeder

Open PDF

Yderligere information

CAD filer

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Courant de court-circuit (AC 50 Hz/DC): 9,3 kA (avec cosse de câble en cuivre)
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A
Référence: 478012
ou équivalent

Tekniske data

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9,3 kA (avec cosse de câble en cuivre)
Normes	NF EN 62561-1

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9,3 kA (avec cosse de câble en cuivre)
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Normes	NF EN 62561-1

Produkt 478012 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478012 blev lagt I kurven.

Gå til webshoppen

Type M pressé

Axe de raccordement (l = 180 mm, Ø10 mm).

2 produkter

artikelnr. 478041 EFPM M10 12 V4A L245 VP STTZN

GTIN 4013364105157, CCT (EU): 85359000, Bruttovægt: 318.90 g, VPE: 25.00 pièce(s)

forrige

billeder

Open PDF

Yderligere information

CAD filer

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : St/tZn
Courant de court-circuit (AC 50 Hz/DC): 3,7 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A L245 VP STTZN
Référence: 478041
ou équivalent

Certificater

Tekniske data

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,7 kA
Normes	NF EN 62561-1
Référence 478 049 avec certificat UL.

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 180 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,7 kA
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Normes	NF EN 62561-1
Référence 478 049 avec certificat UL.

Produkt 478041 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478041 blev lagt I kurven.

Gå til webshoppen

artikelnr. 478049 EFPM M10 12 V4A L245 VP V2A

GTIN 4013364105164, CCT (EU): 85359000, Bruttovægt: 318.10 g, VPE: 25.00 pièce(s)

forrige

billeder

Open PDF

Yderligere information

CAD filer

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : INOX
Courant de court-circuit (AC 50 Hz/DC): 3,3 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A L245 VP V2A
Référence: 478049
ou équivalent

Certificater

Tekniske data

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	INOX
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,3 kA
Normes	NF EN 62561-1
Référence 478 049 avec certificat UL.

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	INOX
Ø Plaque de raccordement	80 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 180 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,3 kA
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Normes	NF EN 62561-1
Certifications	UL 467
Référence 478 049 avec certificat UL.

Produkt 478049 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478049 blev lagt I kurven.

Gå til webshoppen

Type M pressé avec pare-eau supplémentaire

Contre la pénétration d’eau le long de l’axe dans la paroi (testé à une pression d’air comprimé de 5 bar selon NF EN 62561-5 et avec 1 bar de pression d'eau).

1 produkt

artikelnr. 478051 EFPM M10 12 V4A WS L245 VP STTZN

GTIN 4013364124448, CCT (EU): 85359000, Bruttovægt: 370.00 g, VPE: 10.00 pièce(s)

billeder

Open PDF

Yderligere information

CAD filer

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : St/tZn
Courant de court-circuit (AC 50 Hz/DC): 3,7 kA
Matériau - barrière d'eau: PVC
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A WS L245 VP STTZN
Référence: 478051
ou équivalent

Certificater

Tekniske data

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,7 kA
Matériau - barrière d'eau	PVC
Normes	NF EN 62561-1

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	80 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 155 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	3,7 kA
Matériau - barrière d'eau	PVC
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Normes	NF EN 62561-1

Produkt 478051 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478051 blev lagt I kurven.

Gå til webshoppen

Type M avec borne MV

Pour conducteurs ronds 8-10 mm, forme permettant un encombrement réduit dans le coffrage.

1 produkt

artikelnr. 478112 EFPM M10 12 V4A MVK8.10 STTZN

GTIN 4013364118140, CCT (EU): 85359000, Bruttovægt: 286.40 g, VPE: 25.00 pièce(s)

billeder

Open PDF

Yderligere information

CAD filer

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - borne MV: St/tZn
Zone de serrage, borne Rd / Rd: 8-10 mm
Courant de court-circuit (AC 50 Hz/DC): 9,3 kA
Version: avec joint torique et borne MV
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A MVK8.10 STTZN
Référence: 478112
ou équivalent

Certificater

Tekniske data

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - borne MV	St/tZn
Zone de serrage, borne Rd / Rd	8-10 mm
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9,3 kA
Version	avec joint torique et borne MV
Normes	NF EN 62561-1

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - borne MV	St/tZn
Zone de serrage, borne Rd / Rd	8-10 mm
Ø Plaque de raccordement	80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9,3 kA
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Version	avec joint torique et borne MV
Normes	NF EN 62561-1

Produkt 478112 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478112 blev lagt I kurven.

Gå til webshoppen

Type K

Avec bague en matière plastique et axe de raccordement (l = 180 mm, Ø10 mm).

1 produkt

artikelnr. 478200 EFPK M10 12 V4A L230 STTZN

GTIN 4013364035652, CCT (EU): 85359000, Bruttovægt: 278.20 g, VPE: 25.00 pièce(s)

forrige

billeder

Open PDF

Yderligere information

CAD filer

Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : St/tZn
Courant de court-circuit (AC 50 Hz/DC): 6,5 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EFPK M10 12 V4A L230 STTZN
Référence: 478200
ou équivalent

Certificater

Tekniske data

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	46 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,5 kA
Normes	NF EN 62561-1

Filetage de raccordement	M10 / M12
Matériau - plaque	INOX (V4A)
Matériau n°	1.4571 / 1.4404 / 1.4401
Matériau - axe	St/tZn
Ø Plaque de raccordement	46 mm
Dimensions - axe de raccordement (Ø / longueur)	10 / 180 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,5 kA
Longueur minimale des vis M10	35 mm (longueur de filetage 40 mm)
Longueur minimale des vis M12	15 mm (longueur de filetage 20 mm)
Normes	NF EN 62561-1

Produkt 478200 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478200 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

Points de prise de terre

Type M

artikelnr. 478011 EFPM M10 12 V4A L230 STTZN

Produkt 478011 blev tilføjet til notesblok.

Produkt 478011 blev lagt I kurven.

artikelnr. 478019 EFPM M10 12 V4A L230 V2A

Produkt 478019 blev tilføjet til notesblok.

Produkt 478019 blev lagt I kurven.

Type M sans axe de raccordement

artikelnr. 478012 EFPM M10 12 V4A

Produkt 478012 blev tilføjet til notesblok.

Produkt 478012 blev lagt I kurven.

Type M pressé

artikelnr. 478041 EFPM M10 12 V4A L245 VP STTZN

Produkt 478041 blev tilføjet til notesblok.

Produkt 478041 blev lagt I kurven.

artikelnr. 478049 EFPM M10 12 V4A L245 VP V2A

Produkt 478049 blev tilføjet til notesblok.

Produkt 478049 blev lagt I kurven.

Type M pressé avec pare-eau supplémentaire

artikelnr. 478051 EFPM M10 12 V4A WS L245 VP STTZN

Produkt 478051 blev tilføjet til notesblok.

Produkt 478051 blev lagt I kurven.

Type M avec borne MV

artikelnr. 478112 EFPM M10 12 V4A MVK8.10 STTZN

Produkt 478112 blev tilføjet til notesblok.

Produkt 478112 blev lagt I kurven.

Type K

artikelnr. 478200 EFPK M10 12 V4A L230 STTZN

Produkt 478200 blev tilføjet til notesblok.

Produkt 478200 blev lagt I kurven.

Points de prise de terre

Type M

artikelnr. 478011 EFPM M10 12 V4A L230 STTZN

Du er ikke autoriseret til at downloade 478011.stp

Du er ikke autoriseret til at downloade 478011.igs

Du er ikke autoriseret til at downloade 478011.jt

Du er ikke autoriseret til at downloade 478011.dwg

Du er ikke autoriseret til at downloade 478011m_E.dxf

Produkt 478011 blev tilføjet til notesblok.

Produkt 478011 blev lagt I kurven.

artikelnr. 478019 EFPM M10 12 V4A L230 V2A

Du er ikke autoriseret til at downloade 478019.stp

Du er ikke autoriseret til at downloade 478019.igs

Du er ikke autoriseret til at downloade 478019.jt

Du er ikke autoriseret til at downloade 478019.dwg

Du er ikke autoriseret til at downloade 478011m_E.dxf

Produkt 478019 blev tilføjet til notesblok.

Produkt 478019 blev lagt I kurven.

Type M sans axe de raccordement

artikelnr. 478012 EFPM M10 12 V4A

Du er ikke autoriseret til at downloade 478012.stp

Du er ikke autoriseret til at downloade 478012.igs

Du er ikke autoriseret til at downloade 478012.jt

Du er ikke autoriseret til at downloade 478012.dwg

Du er ikke autoriseret til at downloade 478012m_E.dxf

Produkt 478012 blev tilføjet til notesblok.

Produkt 478012 blev lagt I kurven.

Type M pressé

artikelnr. 478041 EFPM M10 12 V4A L245 VP STTZN

Du er ikke autoriseret til at downloade 478041.stp

Du er ikke autoriseret til at downloade 478041.igs

Du er ikke autoriseret til at downloade 478041.jt

Du er ikke autoriseret til at downloade 478041.dwg

Du er ikke autoriseret til at downloade 478041m_E.dxf

Produkt 478041 blev tilføjet til notesblok.

Produkt 478041 blev lagt I kurven.

artikelnr. 478049 EFPM M10 12 V4A L245 VP V2A

Du er ikke autoriseret til at downloade 478041.stp

Du er ikke autoriseret til at downloade 478041.igs

Du er ikke autoriseret til at downloade 478041.jt

Du er ikke autoriseret til at downloade 478041.dwg

Du er ikke autoriseret til at downloade 478041m_E.dxf

Produkt 478049 blev tilføjet til notesblok.

Produkt 478049 blev lagt I kurven.

Type M pressé avec pare-eau supplémentaire

artikelnr. 478051 EFPM M10 12 V4A WS L245 VP STTZN

Du er ikke autoriseret til at downloade 478051.stp

Du er ikke autoriseret til at downloade 478051.igs

Du er ikke autoriseret til at downloade 478051.jt

Du er ikke autoriseret til at downloade 478051.dwg

Du er ikke autoriseret til at downloade 478051m_E.dxf

Produkt 478051 blev tilføjet til notesblok.

Produkt 478051 blev lagt I kurven.

Type M avec borne MV

artikelnr. 478112 EFPM M10 12 V4A MVK8.10 STTZN

Du er ikke autoriseret til at downloade 478112.stp

Du er ikke autoriseret til at downloade 478112.igs

Du er ikke autoriseret til at downloade 478112.jt

Du er ikke autoriseret til at downloade 478112.dwg

Du er ikke autoriseret til at downloade 478112m_E.dxf

Produkt 478112 blev tilføjet til notesblok.

Produkt 478112 blev lagt I kurven.

Type K

artikelnr. 478200 EFPK M10 12 V4A L230 STTZN

Du er ikke autoriseret til at downloade 478200.stp

Du er ikke autoriseret til at downloade 478200.igs

Du er ikke autoriseret til at downloade 478200.jt

Du er ikke autoriseret til at downloade 478200.dwg

Du er ikke autoriseret til at downloade 478200m_E.dxf

Produkt 478200 blev tilføjet til notesblok.

Produkt 478200 blev lagt I kurven.
