Plaques de protection isolantes jusqu’à 36 kV

  • Pour protéger contre tout contact accidentel avec des parties sous tension de l'installation avec des tensions nominales de 1 à 36 kV
  • Quatre modèles différents permettent une utilisation sur presque tous les appareillages

Details

lorem ipsum
Conception plaque de protection A3 - Fonctionnement avec tige de travail.
lorem ipsum

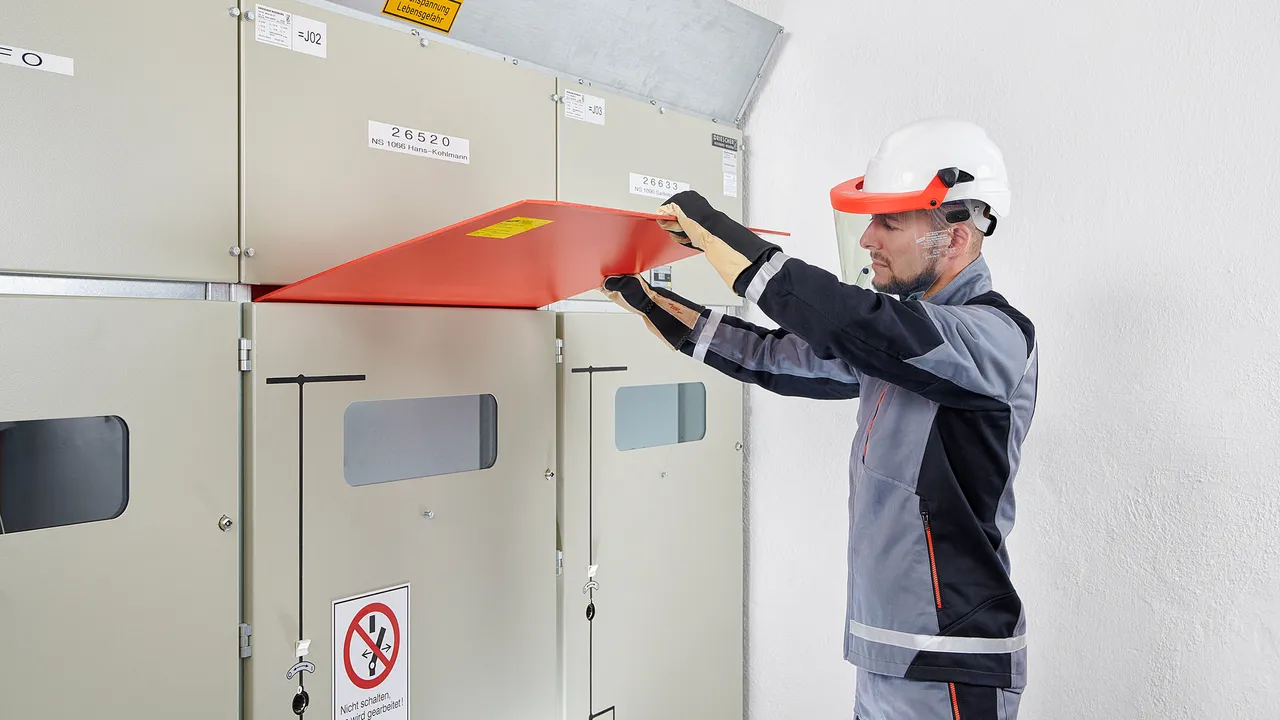

Plaque de protection Type A2 - opération manuelle.
lorem ipsum
Exemple de la zone de danger avec une A1 de type plaque de protection.
lorem ipsum
Conception plaque de protection A4 - fonctionnement manuel.
lorem ipsum
Type de plaque de protection A1 - opération manuelle.
lorem ipsum

Yderligere information

Lignende emner

Forme A1

Avec des trous de doigt, et marque limite pour introduire ou extraire à la main sur des rails de guidage.

L'étiquette auxiliaire est une ligne discontinue comprenant au moins la distance de 525 mm du bord arrière de la plaque. Cette marque ne doit pas être recouverte lors du placement de la plaque de protection isolante.
Le marqueur frontière est une ligne solide et est considéré comme une limitation de la poignée pour la partie de protection. Ce marqueur ne doit pas être dépassée lors de l'insertion de la plaque et doit, lorsque la plaque de protection est inséré, pour être au moins 525 mm de distance des parties actives.

1 produkt

artikelnr. 763211 ISP 36 PVC A1...

GTIN 4013364081567, CCT (EU): 39219090, Bruttovægt: 8.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information



Tekniske data

Bemessungsspannung (Ur ) allant jusqu'à 36 kV
Werkstoff PVC dur

Produkt 763211 blev tilføjet til notesblok.

Gå til notesblok

Produkt 763211 blev lagt I kurven.

Gå til webshoppen

Forme A2

Avec 90 ° poignées et de la main en angle pour insérer ou de retirer à la main sur des rails de guidage. D'autres angles (70 ° ... 270 °) de la poignée sont disponibles sur demande.

La hauteur de la poignée alors ensemble qui sont les parties actives de la plante située au-dessus de la plaque sont complètement recouverts.

1 produkt

artikelnr. 763221 ISP 36 PVC A2...

GTIN 4013364081574, CCT (EU): 39219090, Bruttovægt: 8.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information



Tekniske data

Bemessungsspannung (Ur ) allant jusqu'à 36 kV
Werkstoff PVC dur

Produkt 763221 blev tilføjet til notesblok.

Gå til notesblok

Produkt 763221 blev lagt I kurven.

Gå til webshoppen

Forme A3

Avec un appareil de prise avec la broche à baïonnette pour l'insertion et le retrait de la tige de travail sur des rails de guidage.

Le type de disque peut également être muni d'un trou allongé et un dispositif de réception (plaque de tourelle). L'opération est ensuite effectuée avec une tige de commande avec la tête de tige de commande.
Lorsque la taille d'entraînement supérieure à 1 m2 opération par deux personnes est nécessaire. Dans ce cas, deux raccords de tige de commande sont nécessaires.
En outre, la plaque peut être fournie pour faciliter la manipulation avec des rouleaux.

1 produkt

artikelnr. 763231 ISP 36 PVC A3...

GTIN 4013364081581, CCT (EU): 39204990, Bruttovægt: 8.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information



Tekniske data

Bemessungsspannung (Ur ) allant jusqu'à 36 kV
Werkstoff PVC dur

Produkt 763231 blev tilføjet til notesblok.

Gå til notesblok

Produkt 763231 blev lagt I kurven.

Gå til webshoppen

Forme A4

Avec des trous de poignée (sans points supplémentaires) pour une utilisation dans des panneaux préfabriqués. les plaques peuvent également être munis d'un bord de préhension (la hauteur d'au moins 35 mm) au lieu des trous pour les doigts.

Le disque est inséré à travers une fente dans le système fermé.
Doit bénéficier de la protection lors de l'insertion et le retrait de la garde de l'usine.
Dans l'appareillage homologué selon la norme DIN VDE 0670-6 et DIN VDE 0671-200 7 ou (EN / IEC 62271-200) isolante volets de protection ne peuvent être utilisés en accord avec le fabricant de l'appareillage.

1 produkt

artikelnr. 763241 ISP 36 PVC A4...

GTIN 4013364081598, CCT (EU): 39219090, Bruttovægt: 8.00 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information



Tekniske data

Bemessungsspannung (Ur ) allant jusqu'à 36 kV
Werkstoff PVC dur

Produkt 763241 blev tilføjet til notesblok.

Gå til notesblok

Produkt 763241 blev lagt I kurven.

Gå til webshoppen
