Éléments de raccordement (côté cond.) pour lignes aériennes

Pour le montage du côté phase des câbles de mise à la terre et court-circuit unipolaire et tripolaire de la ligne de transmission
Avec l'aide d'accouplement pour la suspension ciblée sur les conducteurs bloqués
Facile à fixer grâce à la précontrainte du ressort
Avec une protection contre la torsion, le type PK1 ou PK2 et une longue broche à goupille
Les dispositifs de mise à la terre et court-circuit peuvent être commandés via le configurateurde mise à la terre et court-circuit en ligne

Details

Broche avec la précontrainte de ressort.

lorem ipsum — Broche avec la précontrainte de ressort.

Cosses de compression, de type PK1:
Renforcement au pied de la cosse comme protection de torsion (version standard).

Broche avec aide de fixation pour une fixation sûr.

Cosses de compression, de type PK2: sans renforcement au pied de la cosse pour permettre de connecter des composant d'autres fabricants sur demande

Equipement de serrage à arbre long et tige de mise à la terre avec raccord en aluminium conique.

Griffe de contact, version standard

Protégé contre les courts-circuits, même en cas de câbles conducteurs corrodés à cause des intempéries.

2 produkter

artikelnr. 784201 PSK 4 30 SQL

GTIN 4013364006591, CCT (EU): 85359000, Bruttovægt: 880.00 g, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn

Produkt 784201 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784201 blev lagt I kurven.

Gå til webshoppen

artikelnr. 784301 PSK 10 65 SQL

GTIN 4013364006553, CCT (EU): 85359000, Bruttovægt: 1.70 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn

Produkt 784301 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784301 blev lagt I kurven.

Gå til webshoppen

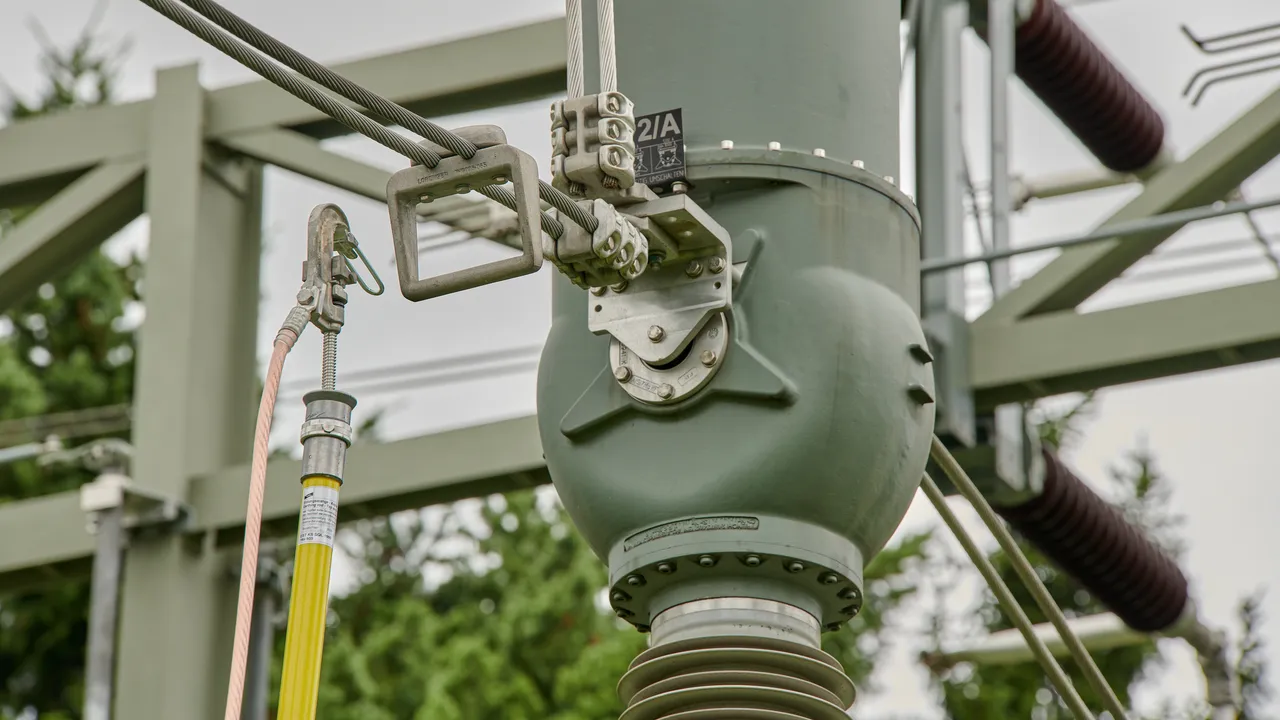

Griffe de contact, accrochage facile

Protégé contre les courts-circuits, même en cas de câbles conducteurs corrodés à cause des intempéries.

2 produkter

artikelnr. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, CCT (EU): 85359000, Bruttovægt: 1.47 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn
Accrochage facile	St/gal Zn

Produkt 784401 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784401 blev lagt I kurven.

Gå til webshoppen

artikelnr. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, CCT (EU): 85359000, Bruttovægt: 2.12 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn
Accrochage facile	St/gal Zn

Produkt 784501 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784501 blev lagt I kurven.

Gå til webshoppen

Griffe de contact avec ressort précontraint

Accrochage facile grâce au ressort précontraint.

1 produkt

artikelnr. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, CCT (EU): 85359000, Bruttovægt: 600.00 g, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn

Produkt 784480 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784480 blev lagt I kurven.

Gå til webshoppen

Griffe de contact avec plage de serrage large

Griffe spécialement conçue pour câbles conducteurs Al et Al/St, tubes et points fixes pour conducteurs.

1 produkt

artikelnr. 784085 PSK 10 85 SQL

GTIN 4013364018686, CCT (EU): 85359000, Bruttovægt: 872.00 g, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	29,6 kA
Courant de court-circuit max. I_k1 s	29,6 kA

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	29,6 kA
Courant de court-circuit max. I_k1 s	29,6 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX

Produkt 784085 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784085 blev lagt I kurven.

Gå til webshoppen

Borne à vis phase avec grande zone de serrage et barre de mise à la terre télescopique

Particulièrement adapté aux câbles conducteurs Al et Al / St, aux tubes et aux points fixes.

1 produkt

artikelnr. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, CCT (EU): 82055980, Bruttovægt: 5.71 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	29,6 kA
Courant de court-circuit max. I_k1 s	29,6 kA
Longueur totale (l_{G max} / I_{G min} )	5 200 / 2 875 mm
Longueur - poignée	1900 mm

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	29,6 kA
Courant de court-circuit max. I_k1 s	29,6 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX
Matériau tube isolant	polyester renforcé de fibres de verre
Matériau accouplement, poignée	Alliage d’aluminium
Longueur totale (l_{G max} / I_{G min} )	5 200 / 2 875 mm
Longueur - poignée	1900 mm
Diamètre	43 mm

Produkt 769511 blev tilføjet til notesblok.

Gå til notesblok

Produkt 769511 blev lagt I kurven.

Gå til webshoppen

Griffe de contact pour conducteur

Griffe spécialement conçue pour une utilisation en position oblique.

2 produkter

artikelnr. 784032 PSK 10 32 SQL

GTIN 4013364018679, CCT (EU): 85359000, Bruttovægt: 843.00 g, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

CAD filer

Tekniske data

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k0,5 s	18,7 kA
Courant de court-circuit max. I_k1 s	18,7 kA

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k0,5 s	18,7 kA
Courant de court-circuit max. I_k1 s	18,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX

Produkt 784032 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784032 blev lagt I kurven.

Gå til webshoppen

artikelnr. 784033 PSK 10 50 SQL

GTIN 4013364553637, CCT (EU): 85359000, Bruttovægt: 936.00 g, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

CAD filer

Tekniske data

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k0,5 s	18,7 kA
Courant de court-circuit max. I_k1 s	18,7 kA

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k0,5 s	18,7 kA
Courant de court-circuit max. I_k1 s	18,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX

Produkt 784033 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784033 blev lagt I kurven.

Gå til webshoppen

Griffe de contact avec étrier de sécurité

Griffe spécialement conçue pour une utilisation en position oblique.

1 produkt

artikelnr. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, CCT (EU): 85359000, Bruttovægt: 1.01 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k0,5 s	18,7 kA
Courant de court-circuit max. I_k1 s	18,7 kA

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k0,5 s	18,7 kA
Courant de court-circuit max. I_k1 s	18,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX
Accrochage facile	INOX

Produkt 784038 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784038 blev lagt I kurven.

Gå til webshoppen

Boulon à tête sphérique rigide

2 produkter

artikelnr. 772314 KKH 20 SQL

GTIN 4013364080171, CCT (EU): 85359000, Bruttovægt: 446.00 g, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Pour point fixe à tête sphérique Ø	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA

Pour point fixe à tête sphérique Ø	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Cu / gal Sn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn

Produkt 772314 blev tilføjet til notesblok.

Gå til notesblok

Produkt 772314 blev lagt I kurven.

Gå til webshoppen

artikelnr. 772324 KKH 25 SQL

GTIN 4013364080188, CCT (EU): 85359000, Bruttovægt: 719.00 g, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Pour point fixe à tête sphérique Ø	25 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	42,0 kA
Courant de court-circuit max. I_k1 s	29,6 kA

Pour point fixe à tête sphérique Ø	25 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	42,0 kA
Courant de court-circuit max. I_k1 s	29,6 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Cu / gal Sn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn

Produkt 772324 blev tilføjet til notesblok.

Gå til notesblok

Produkt 772324 blev lagt I kurven.

Gå til webshoppen

Borne universelle

2 produkter

artikelnr. 773236 UK 25 SQL

GTIN 4013364114579, CCT (EU): 85359000, Bruttovægt: 713.50 g, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Pour point fixe à tête sphérique Ø	20 / 25 mm
Pour une largeur des boulons de raccordement T	15 mm
Plage de serrage rd/pl	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Pour point fixe à tête sphérique Ø	20 / 25 mm
Pour une largeur des boulons de raccordement T	15 mm
Plage de serrage rd/pl	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	St/gal Zn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Produkt 773236 blev tilføjet til notesblok.

Gå til notesblok

Produkt 773236 blev lagt I kurven.

Gå til webshoppen

artikelnr. 773331 UK 30 SQL

GTIN 4013364069244, CCT (EU): 85359000, Bruttovægt: 793.00 g, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Pour point fixe à tête sphérique Ø	25 / 30 mm
Pour une largeur des boulons de raccordement T	18 mm
Plage de serrage rd/pl	30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Pour point fixe à tête sphérique Ø	25 / 30 mm
Pour une largeur des boulons de raccordement T	18 mm
Plage de serrage rd/pl	30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	St/gal Zn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Produkt 773331 blev tilføjet til notesblok.

Gå til notesblok

Produkt 773331 blev lagt I kurven.

Gå til webshoppen

Éléments de raccordement (côté cond.) pour lignes aériennes

Details

Griffe de contact, version standard

artikelnr. 784201 PSK 4 30 SQL

Produkt 784201 blev tilføjet til notesblok.

Produkt 784201 blev lagt I kurven.

artikelnr. 784301 PSK 10 65 SQL

Produkt 784301 blev tilføjet til notesblok.

Produkt 784301 blev lagt I kurven.

Griffe de contact, accrochage facile

artikelnr. 784401 PSK 4 30 SQL EH

Produkt 784401 blev tilføjet til notesblok.

Produkt 784401 blev lagt I kurven.

artikelnr. 784501 PSK 10 65 SQL EH

Produkt 784501 blev tilføjet til notesblok.

Produkt 784501 blev lagt I kurven.

Griffe de contact avec ressort précontraint

artikelnr. 784480 PSK FV 4 30 SQL

Produkt 784480 blev tilføjet til notesblok.

Produkt 784480 blev lagt I kurven.

Griffe de contact avec plage de serrage large

artikelnr. 784085 PSK 10 85 SQL

Produkt 784085 blev tilføjet til notesblok.

Produkt 784085 blev lagt I kurven.

Borne à vis phase avec grande zone de serrage et barre de mise à la terre télescopique

artikelnr. 769511 ESTC PSK 5000 SN7249

Du er ikke autoriseret til at downloade 769511m_D.dxf

Produkt 769511 blev tilføjet til notesblok.

Produkt 769511 blev lagt I kurven.

Griffe de contact pour conducteur

artikelnr. 784032 PSK 10 32 SQL

Du er ikke autoriseret til at downloade 784032.stp

Du er ikke autoriseret til at downloade 784032.igs

Du er ikke autoriseret til at downloade 784032.dwg

Du er ikke autoriseret til at downloade 784032.jt

Du er ikke autoriseret til at downloade 784032m_D.dxf

Produkt 784032 blev tilføjet til notesblok.

Produkt 784032 blev lagt I kurven.

artikelnr. 784033 PSK 10 50 SQL

Du er ikke autoriseret til at downloade 784032.stp

Du er ikke autoriseret til at downloade 784032.igs

Du er ikke autoriseret til at downloade 784032.dwg

Du er ikke autoriseret til at downloade 784032.jt

Du er ikke autoriseret til at downloade 784032m_D.dxf

Produkt 784033 blev tilføjet til notesblok.

Produkt 784033 blev lagt I kurven.

Griffe de contact avec étrier de sécurité

artikelnr. 784038 PSK 10 32 SQL SB

Produkt 784038 blev tilføjet til notesblok.

Produkt 784038 blev lagt I kurven.

Boulon à tête sphérique rigide

artikelnr. 772314 KKH 20 SQL

Produkt 772314 blev tilføjet til notesblok.

Produkt 772314 blev lagt I kurven.

artikelnr. 772324 KKH 25 SQL

Produkt 772324 blev tilføjet til notesblok.

Produkt 772324 blev lagt I kurven.

Borne universelle

artikelnr. 773236 UK 25 SQL

Produkt 773236 blev tilføjet til notesblok.

Produkt 773236 blev lagt I kurven.

artikelnr. 773331 UK 30 SQL

Produkt 773331 blev tilføjet til notesblok.

Produkt 773331 blev lagt I kurven.
