Bornes de raccordement pour armatures

Bornes pour la connexion de treillis soudés pour béton armé ou d’armatures composées de conducteurs ronds ou plats.

Disposition :
(II) = parallèle
(+) = perpendiculaire

Details

Fig. 3 : borne à étrier, réf. 308 046
lorem ipsum
Fig. 4 : borne à étrier avec cosse
lorem ipsum
Fig. 5 : borne de raccordement, réf. 308 035
lorem ipsum
Fig. 1 : diamètre des fers d’armature.
Acier pour armatures de structures portantes en béton selon NF EN 10080:2005.
lorem ipsum
Fig. 2 : borne à étrier, réf. 308 045
lorem ipsum

Pour raccordement en T, perpendiculaire ou parallèle

1 produkt

artikelnr. 308025 VK A UNI ST

GTIN 4013364035881, CCT (EU): 85359000, Bruttovægt: 102.00 g, VPE: 50.00 pièce(s)

billeder

Yderligere information


Matériau: St/tZn
Plage de serrage rd/rd: (+) 6-10 / 6-10 mm
Plage de serrage rd/pl: (+) 6-10 / 30 mm
Plage de serrage pl/pl: (II) 30 / 30 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 9 kA

produit : DEHN
Type: VK A UNI ST
Référence: 308025
ou équivalent

Certificater



Tekniske data

Matériau St/tZn
Plage de serrage rd/rd (+) 6-10 / 6-10 mm
Plage de serrage rd/pl (+) 6-10 / 30 mm
Plage de serrage pl/pl (II) 30 / 30 mm
Vis di M10 x 25 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9 kA

Produkt 308025 blev tilføjet til notesblok.

Gå til notesblok

Produkt 308025 blev lagt I kurven.

Gå til webshoppen

Pour raccordement en T, perpendiculaire ou parallèle

1 produkt

artikelnr. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, CCT (EU): 85359000, Bruttovægt: 111.00 g, VPE: 25.00 pièce(s)

billeder

Yderligere information

Borne de raccordement pour armatures, St/tZn
Borne de raccordement pour ferraillage béton
et conducteur plat
Raccordement en croix et en parrallèle.
Matériau: St/tZn
Plage de serrage rd/pl: (+) 6-10 / 30 mm
Plage de serrage pl/pl: (+ / II) 30 / 30 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 13 kA

produit : DEHN
Type: VK 6.10 FL30 FL30 BSB STTZN
Référence: 308026
ou équivalent

Certificater



Tekniske data

Matériau St/tZn
Plage de serrage rd/pl (+) 6-10 / 30 mm
Plage de serrage pl/pl (+ / II) 30 / 30 mm
Vis di M10 x 25 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 13 kA
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 308026 blev tilføjet til notesblok.

Gå til notesblok

Produkt 308026 blev lagt I kurven.

Gå til webshoppen

Pour raccordement en T et perpendiculaire

Remarque: couple de serrage recommandé ≥ 10 Nm.

1 produkt

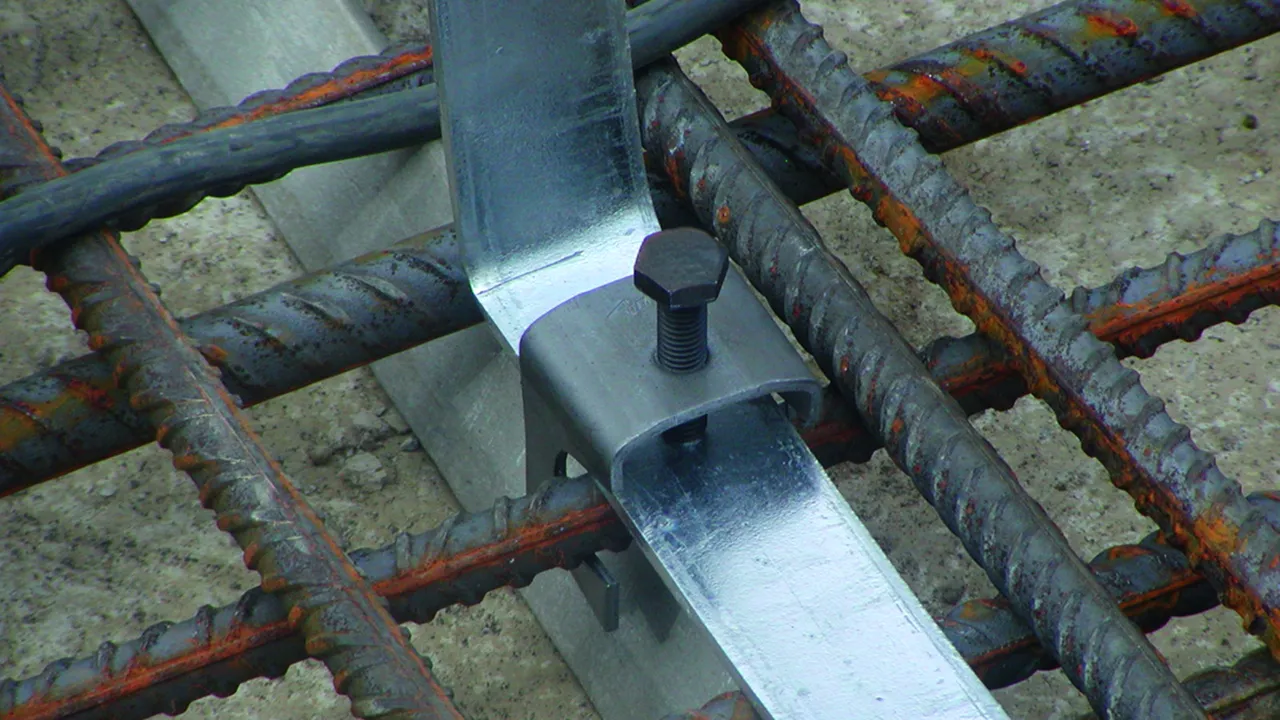

artikelnr. 308030 VK A R22 F40 STBL

GTIN 4013364030749, CCT (EU): 85359000, Bruttovægt: 130.00 g, VPE: 50.00 pièce(s)

billeder

Yderligere information

Borne de raccordement pour armatures, St/tZn
Borne de raccordement pour ferraillage béton
et conducteur plat
Raccordement en croix et en parrallèle.
Matériau: St/nu
Plage de serrage rd/pl: (+) 6-22 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 1,0 kA

produit : DEHN
Type: VK A R22 F40 STBL
Référence: 308030
ou équivalent

Certificater



Tekniske data

Matériau St/nu
Plage de serrage rd/pl (+) 6-22 / 30-40 mm
Vis di M10 x 40 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 1,0 kA
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 308030 blev tilføjet til notesblok.

Gå til notesblok

Produkt 308030 blev lagt I kurven.

Gå til webshoppen

Pour raccordement en T, perpendiculaire ou parallèle avec dispositif de serrage

Pour le raccordement flexible de conducteurs ronds ou pour le point de prise de terre avec fixation au coffrage.

1 produkt

artikelnr. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, CCT (EU): 85359000, Bruttovægt: 169.60 g, VPE: 25.00 pièce(s)

billeder

Yderligere information

Borne de connexion pour armature acier, St/tZn
Borne de connexion pour raccorder l'armature au conducteur rond
Raccordement en croix et en parallèle
Avec pièce de serrage pour conducteurs rond ou point de prise de terre inséré dans le béton.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 6-22 / 6-10 mm
Plage de serrage rd/pl: (+) 6-22 / 40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 1,0 kA

produit : DEHN
Type: VK 6.22 FL40 KB6.10 BSB STBL
Référence: 308035
ou équivalent

Certificater



Tekniske data

Matériau St/nu
Plage de serrage rd/rd (+/II) 6-22 / 6-10 mm
Plage de serrage rd/pl (+) 6-22 / 40 mm
Vis di M10 x 60 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 1,0 kA
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 308035 blev tilføjet til notesblok.

Gå til notesblok

Produkt 308035 blev lagt I kurven.

Gå til webshoppen

Borne à étrier pour de grands diamètres

1 produkt

artikelnr. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, CCT (EU): 85359000, Bruttovægt: 266.50 g, VPE: 25.00 pièce(s)

billeder

Yderligere information

Borne de raccordement en U pour de gros diamètres, St/tZn
Borne de raccordement en U pour armatures acier
Pour de gros diamètres
Pour raccordement des armatures acier avec des conducteurs rond
Raccordement en croix et en parallèle.
Matériau: St/nu
Plage de serrage rd/rd: (II) 16-48 / 6-10 mm
Plage de serrage rd/pl: (II) 16-48 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 16 kA

produit : DEHN
Type: BVK 16.48 6.10 FL40 BSB STBL
Référence: 308045
ou équivalent

Certificater



Tekniske data

Matériau St/nu
Plage de serrage rd/rd (II) 16-48 / 6-10 mm
Plage de serrage rd/pl (II) 16-48 / 30-40 mm
Vis étrier fileté M10 x 48 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 16 kA
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 308045 blev tilføjet til notesblok.

Gå til notesblok

Produkt 308045 blev lagt I kurven.

Gå til webshoppen

Borne à étrier pour de grands diamètres, avec deux dispositifs de serrage supplémentaires

Pour le raccordement perpendiculaire de conducteurs ronds (6-10 mm) ou pour le raccordement simultané du point de prise de terre.

1 produkt

artikelnr. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, CCT (EU): 85359000, Bruttovægt: 292.40 g, VPE: 25.00 pièce(s)

billeder

Yderligere information

Borne de raccordement en U, St/tZn
Borne de raccordement en U pour armatures
Pour de gros diamètres
Pour raccorder les aramtures acier avec les conducteurs rond
Raccordement en croix ou en parallèle
Avec pièce de serrage pour les conducteurs rond ou les points de prise de terre inséré dans le coffrage béton.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 16-48 / 6-10 mm
Plage de serrage rd/pl: (II) 16-48 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 9,9 kA

produit : DEHN
Type: BVK 16.48 FL40 KB6.10 BSB STBL
Référence: 308046
ou équivalent

Certificater



Tekniske data

Matériau St/nu
Plage de serrage rd/rd (+/II) 16-48 / 6-10 mm
Plage de serrage rd/pl (II) 16-48 / 30-40 mm
Vis étrier fileté M10 x 48 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,9 kA
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 308046 blev tilføjet til notesblok.

Gå til notesblok

Produkt 308046 blev lagt I kurven.

Gå til webshoppen

Borne MAXI-MV

Pour raccordement en T, perpendiculaire ou parallèle.

1 produkt

artikelnr. 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, CCT (EU): 85359000, Bruttovægt: 462.30 g, VPE: 20.00 pièce(s)

billeder

Yderligere information

Borne MAXI MV, St/tZn
Borne MAXI MV
Pour raccordement des armatures acier aux conducteurs rond
Raccordement en croix et en prallèle.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 8-16 / 15-25 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 10,2 kA

produit : DEHN
Type: MAMVK 8.16 15.25 STBL
Référence: 308040
ou équivalent

Certificater



Tekniske data

Matériau St/nu
Plage de serrage rd/rd (+/II) 8-16 / 15-25 mm
Vis di M12 x 65 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 10,2 kA
Certifié UL UL 467
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 308040 blev tilføjet til notesblok.

Gå til notesblok

Produkt 308040 blev lagt I kurven.

Gå til webshoppen

Borne MV avec vis hexagonale

Filetage dans la partie inférieure.

2 produkter

artikelnr. 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, CCT (EU): 85359000, Bruttovægt: 101.00 g, VPE: 50.00 pièce(s)

billeder

Yderligere information


Matériau: St/tZn
Plage de serrage rd: 8-10 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 7,3 kA

produit : DEHN
Type: MVK 8.10 SKM10X30 STTZN
Référence: 390050
ou équivalent

Certificater



Tekniske data

Matériau St/tZn
Plage de serrage rd 8-10 mm
Vis di M10 x 30 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,3 kA
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 390050 blev tilføjet til notesblok.

Gå til notesblok

Produkt 390050 blev lagt I kurven.

Gå til webshoppen

artikelnr. 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, CCT (EU): 85359000, Bruttovægt: 103.00 g, VPE: 50.00 pièce(s)

billeder

Yderligere information


Matériau: St/tZn
Plage de serrage rd: 10 mm
Normes: NF EN 62561-1

produit : DEHN
Type: MVK 10 SKM10X35 STTZN
Référence: 391050
ou équivalent

Certificater



Tekniske data

Matériau St/tZn
Plage de serrage rd 10 mm
Vis di M10 x 35 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 391050 blev tilføjet til notesblok.

Gå til notesblok

Produkt 391050 blev lagt I kurven.

Gå til webshoppen

Borne MV avec vis hexagonale et rondelle élastique

Filetage dans la partie inférieure.

1 produkt

artikelnr. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, CCT (EU): 85359000, Bruttovægt: 92.00 g, VPE: 50.00 pièce(s)

billeder

Yderligere information


Matériau: St/tZn
Plage de serrage rd: 8-10 mm
Normes: NF EN 62561-1

produit : DEHN
Type: MVK 8.10 SKM10X30 FSC STTZN
Référence: 390550
ou équivalent

Certificater



Tekniske data

Matériau St/tZn
Plage de serrage rd 8-10 mm
Vis di M10 x 30 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Produkt 390550 blev tilføjet til notesblok.

Gå til notesblok

Produkt 390550 blev lagt I kurven.

Gå til webshoppen

Raccord parallèle

2 produkter

artikelnr. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, CCT (EU): 85359000, Bruttovægt: 163.16 g, VPE: 50.00 pièce(s)

billeder

Yderligere information

Raccord parallèle avec une vis en acier/nu
Raccord parallèle pour relier deux conducteurs en parallèle
Matériau: St/nu
Plage de serrage rd/rd: 6-22 / 6-22 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 6,1 kA

produit : DEHN
Type: PV 6.22 FRM10X40 STBLANK
Référence: 306121
ou équivalent

Certificater



Tekniske data

Matériau St/nu
Plage de serrage rd/rd 6-22 / 6-22 mm
Vis e M10 x 40 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA

Produkt 306121 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306121 blev lagt I kurven.

Gå til webshoppen

artikelnr. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, CCT (EU): 85359000, Bruttovægt: 167.12 g, VPE: 50.00 pièce(s)

billeder

Yderligere information

Raccord parallèle avec une vis en acier/nu
Raccord parallèle pour relier deux conducteurs en parallèleParallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Matériau: St/tZn
Plage de serrage rd/rd: 6-22 / 6-22 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 6,1 kA

produit : DEHN
Type: PV 6.22 FRM10X40 STTZN
Référence: 306122
ou équivalent

Certificater



Tekniske data

Matériau St/tZn
Plage de serrage rd/rd 6-22 / 6-22 mm
Vis e M10 x 40 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA

Produkt 306122 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306122 blev lagt I kurven.

Gå til webshoppen
back to top
