Kits pour le domaine ferroviaire

Details

Lot pour caténaire (sans Free profil)

Perche télescopique de mise à la terre avec la bague de réglage (max. 5 m de long).

2 produkter

artikelnr. 750210 BEV OL NPF K

GTIN 4013364123793, CCT (EU): 85359000, Bruttovægt: 13.44 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Version	Bâillon
Longueur - câble	8500 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 117

Version	Bâillon
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	8500 mm
Entièrement isolé	non
Longueur - câble	8500 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 117

Produkt 750210 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750210 blev lagt I kurven.

Gå til webshoppen

artikelnr. 750218 BEV OL NPF R

GTIN 4013364157224, CCT (EU): 85359000, Bruttovægt: 14.73 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Version	Cliquet
Longueur - câble	8500 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51

Version	Cliquet
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	8500 mm
Entièrement isolé	non
Longueur - câble	8500 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51

Produkt 750218 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750218 blev lagt I kurven.

Gå til webshoppen

Lot pour caténaire (Free profil)

Perche télescopique de mise à la terre avec la bague de réglage (max. 5 m de long).

2 produkter

artikelnr. 750211 BEV OL PF K

GTIN 4013364123809, CCT (EU): 85359000, Bruttovægt: 15.55 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Version	Bâillon
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 118

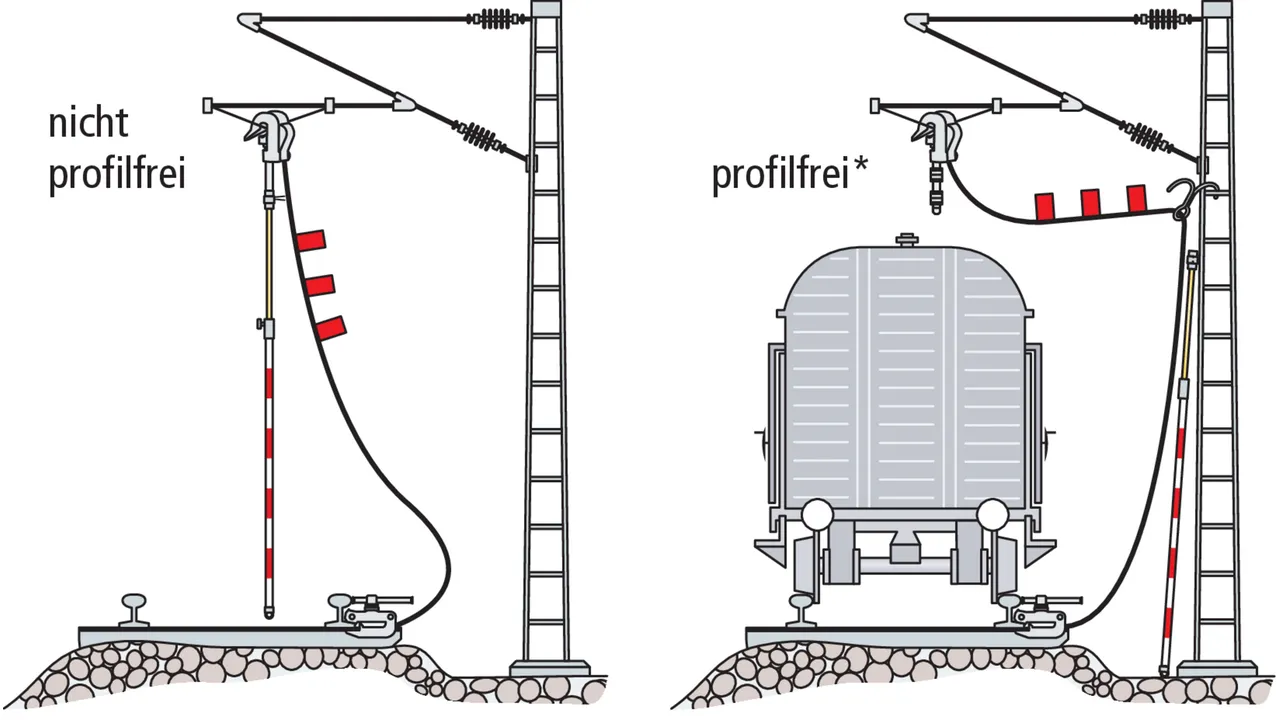

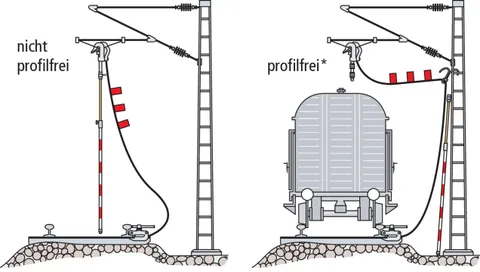

*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Bâillon
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 118
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Produkt 750211 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750211 blev lagt I kurven.

Gå til webshoppen

artikelnr. 750219 BEV OL PF R

GTIN 4013364157231, CCT (EU): 85359000, Bruttovægt: 16.87 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Version	Cliquet
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Cliquet
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Produkt 750219 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750219 blev lagt I kurven.

Gå til webshoppen

Lor pour caténaire (Free profil)

Perche de mise à la terre télescopique avec guide-câble et crochet (longueur max. 5 m)

2 produkter

artikelnr. 750214 BEV OL PF V2 K

GTIN 4013364123816, CCT (EU): 85359000, Bruttovægt: 15.60 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Version	Bâillon
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 115
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Bâillon
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
N° de matériau DB	237 115
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Produkt 750214 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750214 blev lagt I kurven.

Gå til webshoppen

artikelnr. 750221 BEV OL PF V2 R

GTIN 4013364157248, CCT (EU): 85359000, Bruttovægt: 15.51 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Version	Cliquet
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Cliquet
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.51
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Produkt 750221 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750221 blev lagt I kurven.

Gå til webshoppen

Lot pour caténaire avec systéme PKW (sans Free profil)

Pour le service d'urgence technique et la gestion des urgences
Ensemble de perche télescopique de mise à la terre, six pièce, enfichables (max. 5 m de long).

2 produkter

artikelnr. 750196 BEV OL NPF PKW K

GTIN 4013364123823, CCT (EU): 85359000, Bruttovægt: 26.58 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Version	Bâillon
Longueur - câble	8500 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
N° de matériau DB	237 125

Version	Bâillon
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	8500 mm
Entièrement isolé	non
Longueur - câble	8500 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
N° de matériau DB	237 125

Produkt 750196 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750196 blev lagt I kurven.

Gå til webshoppen

artikelnr. 750216 BEV OL NPF PKW R

GTIN 4013364157255, CCT (EU): 85359000, Bruttovægt: 26.58 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Version	Cliquet
Longueur - câble	8500 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67

Version	Cliquet
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	8500 mm
Entièrement isolé	non
Longueur - câble	8500 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67

Produkt 750216 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750216 blev lagt I kurven.

Gå til webshoppen

Lot pour caténaire avec système PKW (Free profil)

Pour le service d'aide technique et la gestion des urgences
Ensemble de perche télescopique de mise à la terre, six pièces, enfichables (max. 5 m de long).

2 produkter

artikelnr. 750200 BEV OL PF PKW K

GTIN 4013364123830, CCT (EU): 85359000, Bruttovægt: 16.95 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Version	Bâillon
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Bâillon
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Produkt 750200 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750200 blev lagt I kurven.

Gå til webshoppen

artikelnr. 750217 BEV OL PF PKW R

GTIN 4013364157262, CCT (EU): 85359000, Bruttovægt: 17.08 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Version	Cliquet
Longueur - câble	12000 mm
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Version	Cliquet
Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	12000 mm
Entièrement isolé	non
Longueur - câble	12000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	32,0 kA
N° de dessin DB	3 Ebgw 01.67
*) Un Free Profile de terre signifie que le câble de mise à la terre peut être fixé sur le côté du mâts et donc un mode de conduite restreint est rendue possible avec une locomotive diesel.

Produkt 750217 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750217 blev lagt I kurven.

Gå til webshoppen

Lot pour transformateur fixé au mats

Pour la mise à la terre des lignes d'alimentation et de voies ferroviaires
Perche télescopique de mise à la terre avec la bague de réglage (max. 3,5 m de long).

1 produkt

artikelnr. 750212 BEV US OL ST

GTIN 4013364123847, CCT (EU): 85359000, Bruttovægt: 13.00 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Longueur - câble	4000 mm
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.57
N° de matériau DB	237 121

Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	4000 mm
Entièrement isolé	non
Longueur - câble	4000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.57
N° de matériau DB	237 121

Produkt 750212 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750212 blev lagt I kurven.

Gå til webshoppen

Lot pour lignes d'alimentation, de renfort, d'évitement et autres

Pour la mise à la terre des lignes d'alimentation et de voies ferroviaires
Perche télescopique de mise à la terre avec la bague de réglage (max. 3,5 m de long).

1 produkt

artikelnr. 750213 BEV SVUL

GTIN 4013364123861, CCT (EU): 85359000, Bruttovægt: 8.76 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Longueur - câble	4000 mm
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.57
N° de matériau DB	237 119

Câble	unipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Longueur - câble unipolaire	4000 mm
Entièrement isolé	non
Longueur - câble	4000 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.57
N° de matériau DB	237 119

Produkt 750213 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750213 blev lagt I kurven.

Gå til webshoppen

Lot pour système de chauffage d'aiguillage et de train

Pour parapher un transformateur des systèmes de chauffage électrique d'aiguillages et du préchauffage de train électrique.

1 produkt

artikelnr. 750215 BEV WHA ZVA

GTIN 4013364123878, CCT (EU): 85359000, Bruttovægt: 7.30 kg, VPE: 1.00 pièce(s)

billeder

Open PDF

Yderligere information

Tekniske data

Longueur - câble	600 / 1800 mm
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.70
N° de matériau DB	742 402
Testeur de tension pour les systèmes de chauffage électrique d'aiguillages voir chapitre sur les testeurs de tension PHE.

Câble	bipolaire
Section du câble - côté conducteur	50 mm²
Section du câble - côté terre	50 mm²
Entièrement isolé	non
Longueur - câble	600 / 1800 mm
Norme	DIN VDE 0683-100 (EN/CEI 61230)
Courant de court-circuit max. I_k 0,06 s	34,0 kA
N° de dessin DB	3 Ebgw 01.70
N° de matériau DB	742 402
Testeur de tension pour les systèmes de chauffage électrique d'aiguillages voir chapitre sur les testeurs de tension PHE.

Produkt 750215 blev tilføjet til notesblok.

Gå til notesblok

Produkt 750215 blev lagt I kurven.

Gå til webshoppen
