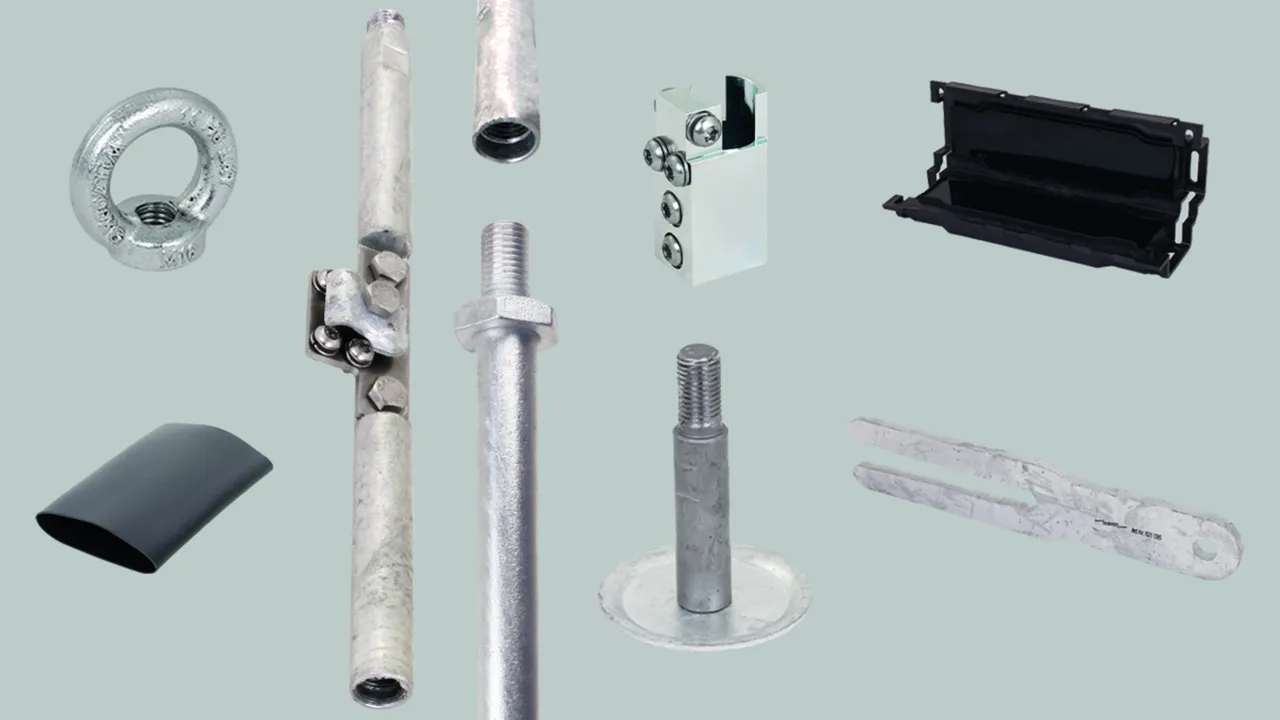

Piquet de terre à visser

Système complet pour la réalisation de systèmes de prise de terre forés jusqu’à 99 m via carottage, selon les exigences de très faibles résistances de terre, par ex. 1-2 ohm, pour les pipelines ou partout où il n’est pas possible d’enfoncer des piquets de terre par frappage. Électrode de terre avec filetage intérieur et extérieur M16 correspondant aux exigences selon DIN EN 62561-2. Avec dispositif de suspension au niveau du trou de forage.
  • Système testé selon DIN EN 62561-2
  • Longueur variable de l’électrode de terre de 3,0 m / 1,5 m et 0,5 m pour un montage optimal avec grue de forage
  • Gain de temps grâce à une technique de connexion et d’insertion rapide
  • Accessoires nombreux pour le montage, l’étanchéité et le raccordement, par ex. sur l’unité de découplage

Kit de démarrage

Kit de démarrage, piquet de terre à visser

Utilisation 1x par forage, composé de :
1x pièce de raccordement L 320 mm (référence 621 092)
2x piquets de terre à visser L 500 mm (référence 621 050)
1x pièce de base avec platine de fixation Ø80 mm (référence 621 091)
1x écrou à anneau M16 (référence 621 097)
1x gaine thermorétractable L 140 mm (référence 621 096)

1 produkt

artikelnr. 621090 SET STARTER KIT TE 20 M16 STTZN

GTIN 4013364501133, CCT (EU): 85389099, Bruttovægt: 4.24 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Kit de démarrage pour piquet de terre à visser,
Kit de démarrage, St/tZn, filetage M16, Ø20 mm
1x pièce de raccordement avec plaque de raccordement
1x écrou à anneau St/tZn M16
2x pièces intermédiaires 500 mm
1x pèce de base
1x gaine thermorétractable
Matériau de l’électrode de terre: St/tZn
Longueur de tige: 500 mm
Diamètre de l’électrode de terre: 20 mm

produit : DEHN
Type: SET STARTER KIT TE 20 M16 STTZN
Référence: 621090
ou équivalent



Tekniske data

Matériau de l’électrode de terre St/tZn
Longueur de tige (l1) 500 mm
Diamètre de l’électrode de terre 20 mm

Produkt 621090 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621090 blev lagt I kurven.

Gå til webshoppen

Piquets de terre

Piquet de terre à visser St/tZn Ø20 mm avec filetage M16 pour ériger des systèmes de prise de terre percés, par ex. sur des sols rocheux ou pour des pipelines.

3 produkter

artikelnr. 621050 TE 20 500 M16 STTZN

GTIN 4013364498976, CCT (EU): 85389099, Bruttovægt: 1.21 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Piquet de terre à visser St/tZn, longueur de tige 500 mm Ø20 mm
Piquet de terre pour ériger des systèmes de prise de terre
forés, par ex. sur des sols rocheux
ou pour des pipelines.
Électrode de terre avec filetage intérieur et extérieur M16
correspondant aux exigences selon
DIN EN 62561-2.
Avec dispositif de
suspension au niveau du trou de forage.
Matériau :: St/tZn
Longueur de tige: 500 mm
Diamètre de l’électrode de terre: 20 mm
Filetage: M16
Capacité de transport du courant de foudre (10/350 µs): 100 kA
Courant de court-circuit (AC 50 Hz/DC): 7,4 kA
Norme: DIN EN 62561-2

produit : DEHN
Type: TE 20 500 M16 STTZN
Référence: 621050
ou équivalent

Certificater



Tekniske data

Matériau : St/tZn
Longueur de tige (l1) 500 mm
Diamètre de l’électrode de terre 20 mm
Filetage M16
Capacité de transport du courant de foudre (10/350 µs) (Iimp ) 100 kA
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C) 7,4 kA
Norme DIN EN 62561-2

Produkt 621050 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621050 blev lagt I kurven.

Gå til webshoppen

artikelnr. 621150 TE 20 1500 M16 STTZN

GTIN 4013364499065, CCT (EU): 85389099, Bruttovægt: 3.66 kg, VPE: 6.00 pièce(s)

billeder

Yderligere information

Piquet de terre à visser St/tZn, longueur de tige 1500 mm Ø20 mm
Piquet de terre pour ériger des systèmes de prise de terre
forés, par ex. sur des sols rocheux
ou pour des pipelines.
Électrode de terre avec filetage intérieur et extérieur M16
correspondant aux exigences selon
DIN EN 62561-2.
Avec dispositif de
suspension au niveau du trou de forage.
Matériau :: St/tZn
Longueur de tige: 1500 mm
Diamètre de l’électrode de terre: 20 mm
Filetage: M16
Capacité de transport du courant de foudre (10/350 µs): 100 kA
Courant de court-circuit (AC 50 Hz/DC): 7,4 kA
Norme: DIN EN 62561-2

produit : DEHN
Type: TE 20 1500 M16 STTZN
Référence: 621150
ou équivalent

Certificater



Tekniske data

Matériau : St/tZn
Longueur de tige (l1) 1500 mm
Diamètre de l’électrode de terre 20 mm
Filetage M16
Capacité de transport du courant de foudre (10/350 µs) (Iimp ) 100 kA
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C) 7,4 kA
Norme DIN EN 62561-2

Produkt 621150 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621150 blev lagt I kurven.

Gå til webshoppen

artikelnr. 621300 TE 20 3000 M16 STTZN

GTIN 4013364499089, CCT (EU): 85389099, Bruttovægt: 7.66 kg, VPE: 3.00 pièce(s)

billeder

Yderligere information

Piquet de terre à visser St/tZn, longueur de tige 3000 mm Ø20 mm
Piquet de terre pour ériger des systèmes de prise de terre
forés, par ex. sur des sols rocheux
ou pour des pipelines.
Électrode de terre avec filetage intérieur et extérieur M16
correspondant aux exigences selon
DIN EN 62561-2.
Avec dispositif de
suspension au niveau du trou de forage.
Matériau :: St/tZn
Longueur de tige: 3000 mm
Diamètre de l’électrode de terre: 20 mm
Filetage: M16
Capacité de transport du courant de foudre (10/350 µs): 100 kA
Courant de court-circuit (AC 50 Hz/DC): 7,4 kA
Norme: DIN EN 62561-2

produit : DEHN
Type: TE 20 3000 M16 STTZN
Référence: 621300
ou équivalent

Certificater



Tekniske data

Matériau : St/tZn
Longueur de tige (l1) 3000 mm
Diamètre de l’électrode de terre 20 mm
Filetage M16
Capacité de transport du courant de foudre (10/350 µs) (Iimp ) 100 kA
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C) 7,4 kA
Norme DIN EN 62561-2

Produkt 621300 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621300 blev lagt I kurven.

Gå til webshoppen

Pièce de base

Pièce de base avec platine de fixation St/tZn Ø20 mm M16, pour le raccordement en bas au niveau du piquet de terre, à visser, pour éviter l’enfoncement dans le sol dû au poids de l’installation.

1 produkt

artikelnr. 621091 FS TE 20 100 M16 FP80 STTZN

GTIN 4013364498945, CCT (EU): 85389099, Bruttovægt: 343.29 g, VPE: 1.00 pièce(s)

billeder

Yderligere information

Pièce de base avec platine de fixation St/tZn pour piquet de terre, à visser, Ø20 mm
Pièce de base avec platine de fixation
Piquet de terre à visser St/tZn
Ø20 mm Longueur de tige 100 mm
pour le raccordement en bas
au niveau du piquet de terre, à visser, pour
éviter l’enfoncement dans le
sol dû au poids de l’installation.
Matériau :: St/tZn
Longueur de tige: 100 mm
Diamètre de l’électrode de terre: 20 mm
Diamètre de la plaque Ø: 80 mm
Filetage: M16

produit : DEHN
Type: FS TE 20 100 M16 FP80 STTZN
Référence: 621091
ou équivalent



Tekniske data

Matériau : St/tZn
Longueur de tige (l1) 100 mm
Diamètre de l’électrode de terre 20 mm
Diamètre de la plaque Ø 80 mm
Filetage M16

Produkt 621091 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621091 blev lagt I kurven.

Gå til webshoppen

Borne de raccordement

Borne de raccordement St/galZn pour piquet de terre Ø20 mm, avec 4 possibilités de brancher des cosses de câble au moyen de vis M6.

1 produkt

artikelnr. 621094 AK TE 20 STGALZN

GTIN 4013364500082, CCT (EU): 85369010, Bruttovægt: 186.22 g, VPE: 1.00 pièce(s)

billeder

Yderligere information

Borne de raccordement St/galZn pour piquet de terre, à visser, Ø20 mm
Borne de raccordement avec
4 possibilités de brancher
des cosses de câble
au moyen de vis M6
Matériau de la borne: St/gal Zn
Diamètre de l’électrode de terre: 20 mm
Vis: 6x M6 x 10 mm TX30 (4x 2,5 mm2 - max. 16 mm2) [2x électrodes de terre / 4x raccordements]
Matériau vis / rondelle élastique: INOX
Charge max. de courant continu Tmax=100 °C (VDE 0101-2): 125 A

produit : DEHN
Type: AK TE 20 STGALZN
Référence: 621094
ou équivalent



Tekniske data

Matériau de la borne St/gal Zn
Diamètre de l’électrode de terre 20 mm
Vis 6x M6 x 10 mm lTX30 (4x 2,5 mm2 - max. 16 mm2) [2x électrodes de terre / 4x raccordements]
Matériau vis / rondelle élastique INOX
Charge max. de courant continu Tmax=100 °C (VDE 0101-2) 125 A

Produkt 621094 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621094 blev lagt I kurven.

Gå til webshoppen

Pièce de raccordement

Pièce de raccordement de piquet de terre, à visser, St/tZn Ø20 mm, longueur de tige 320 mm, pour créer des connexions agréées sur un piquet de terre à visser.

1 produkt

artikelnr. 621092 AS TE 20 320 M16 STTZN

GTIN 4013364501140, CCT (EU): 85389099, Bruttovægt: 935.00 g, VPE: 1.00 pièce(s)

billeder

Yderligere information

Pièce de raccordement St/tZn pour piquet de terre à visser Ø20 mm
Pièce de raccordement de piquet de terre
à visser St/tZn Ø20 mm
Longueur de tige 320 mm
pour créer des connexions
agréés
sur un piquet de terre à visser
Matériau :: St/tZn / INOX
Longueur de tige: 320 mm
Diamètre de l’électrode de terre: 20 mm
Filetage: M16
Connexion: 4x M6 x 10 mm TX30 (4x 2,5 mm2 - max. 16 mm2) ou 1x M8 x 20 mm SW13 (Ø6-10 mm)
Capacité de transport du courant de foudre (10/350 µs): 100 kA
Courant de court-circuit (AC 50 Hz/DC): 5,3 kA (35 mm2, multi-brins)
Charge max. de courant continu Tmax=100 °C (VDE 0101-2): 125 A
Norme: DIN EN 62561-1

produit : DEHN
Type: AS TE 20 320 M16 STTZN
Référence: 621092
ou équivalent

Certificater



Tekniske data

Matériau : St/tZn / INOX
Longueur de tige (l1) 320 mm
Diamètre de l’électrode de terre 20 mm
Filetage M16
Connexion 4x M6 x 10 mm lTX30 (4x 2,5 mm2 - max. 16 mm2) ou 1x M8 x 20 mm iSW13 (Ø6-10 mm)
Capacité de transport du courant de foudre (10/350 µs) (Iimp ) 100 kA
Courant de court-circuit (AC 50 Hz/DC) (0,2 s; ≤ 300 °C) 5,3 kA (35 mm2, multi-brins)
Charge max. de courant continu Tmax=100 °C (VDE 0101-2) 125 A
Norme DIN EN 62561-1

Produkt 621092 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621092 blev lagt I kurven.

Gå til webshoppen

Accessoires

4 produkter

artikelnr. 621095 HG TE 20 STTZN

GTIN 4013364499959, CCT (EU): 85389099, Bruttovægt: 2.35 kg, VPE: 1.00 pièce(s)

billeder

Yderligere information

Fourche de piquet de terre St/tZn
Fourche de piquet de terre
pour la suspension sûre du piquet de terre
à visser au-dessus
du trou de forage
Matériau :: St/tZn
Dimensions: 400 x 78 x 12 mm
Consigne d’utilisation: pour piquet de terre à visser avec Ø20 mm
Charge statique maximale sur l’électrode de terre: 99 m (env. 250 kg)

produit : DEHN
Type: HG TE 20 STTZN
Référence: 621095
ou équivalent



Tekniske data

Matériau : St/tZn
Dimensions (L x l x t) 400 x 78 x 12 mm
Consigne d’utilisation pour piquet de terre à visser avec Ø20 mm
Charge statique maximale sur l’électrode de terre 99 m (env. 250 kg)

Produkt 621095 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621095 blev lagt I kurven.

Gå til webshoppen

artikelnr. 621097 RM M16 STTZN

GTIN 4013364502741, CCT (EU): 73181699, Bruttovægt: 236.21 g, VPE: 1.00 pièce(s)

billeder

Yderligere information

Écrou à anneau M16 St/tZn
Matériau :: St/tZn (C15E)
Diamètre extérieur: 63 mm
Diamètre intérieur: 35 mm
Hauteur: 62 mm
Filetage intérieur: M16
Capacité de charge axiale: 700 kg
Norme: DIN 582

produit : DEHN
Type: RM M16 STTZN
Référence: 621097
ou équivalent



Tekniske data

Matériau : St/tZn (C15E)
Diamètre extérieur 63 mm
Diamètre intérieur 35 mm
Hauteur 62 mm
Filetage intérieur M16
Capacité de charge axiale (F max.) 700 kg
Norme DIN 582

Produkt 621097 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621097 blev lagt I kurven.

Gå til webshoppen

artikelnr. 621093 VM EASY 5 TE M16

GTIN 4013364502383, CCT (EU): 85369010, Bruttovægt: 612.17 g, VPE: 1.00 pièce(s)

billeder

Yderligere information

Manchon d’accouplement au gel
pour piquets de terre à visser
pour protéger durablement
les câbles de connexion
contre la pénétration d’eau ou
de liquide
Application : à l’intérieur
(pose dans les bâtiments
et sur les chemins de câbles) /
à l’extérieur / terre /
eau (conformément aux normes de test)
Niveaux de tension: U0/U (Um) 0,6/1 (1,2) kV
Dimensions externes: 240 x 75 x 44 mm
Dimensions internes: env. 130 x 45 x 34 mm
Diamètre du câble: 19-28 mm
Indice de protection: IP 68
Température de l’installation: -20 à 90 °C
Norme: Homologué selon EN 50393

produit : DEHN
Type: VM EASY 5 TE M16
Référence: 621093
ou équivalent

Certificater



Tekniske data

Propriétés La zone de connexion est protégée hermétiquement par le gel. Accessible et immédiatement prêt à l’emploi. Coque moulée en plastique ignifuge, résistante aux UV et résistante aux chocs. Montage rapide, simple et sûr.
Application Terre / eau (conformément aux normes de test) / espace intérieur (pose dans les bâtiments et sur les chemins de câbles) / extérieur
Niveaux de tension U0/U (Um) 0,6/1 (1,2) kV
Dimensions externes (L x l x h) 240 x 75 x 44 mm
Dimensions internes (L x l x h) env. 130 x 45 x 34 mm
Diamètre du câble 19-28 mm
Indice de protection IP 68
Température de l’installation -20 à 90 °C
Norme Homologué selon EN 50393

Produkt 621093 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621093 blev lagt I kurven.

Gå til webshoppen

artikelnr. 621096 WSS KL D40 L140

GTIN 4013364502734, CCT (EU): 39173200, Bruttovægt: 20.00 g, VPE: 1.00 pièce(s)

billeder

Yderligere information

Gaine thermorétractable
Revêtue d’adhésif
Matériau :: Polyoléfine à parois fines, revêtue d’adhésif, réticulée
Longueur: 140 mm
Diamètre intérieur: 40 mm
Couleur: noir
Taux de rétractation: 3 :1 (40/13)
Plage de température d’utilisation (gaine extérieure): -55 °C ... +110 °C
Température de rétractation: 95 °C

produit : DEHN
Type: WSS KL D40 L140
Référence: 621096
ou équivalent



Tekniske data

Matériau : Polyoléfine à parois fines, revêtue d’adhésif, réticulée
Longueur (l) 140 mm
Diamètre intérieur (d) 40 mm
Couleur noir
Taux de rétractation 3 :1 (40/13)
Plage de température d’utilisation (gaine extérieure) -55 °C ... +110 °C
Température de rétractation 95 °C

Produkt 621096 blev tilføjet til notesblok.

Gå til notesblok

Produkt 621096 blev lagt I kurven.

Gå til webshoppen
back to top
