SFL-Protector

Protezione da sovratensioni con dispositivo di controllo e di sezionamento
Filtro antidisturbo
Maggiore sicurezza contro le inversioni di collegamento, grazie al circuito di protezione a “Y”
Interruttore di rete con segnalazione dello stato d’esercizio (solo SFL PRO 6X)
Indicazione ottica di funzionamento (verde) e di guasto (rossa)

Details

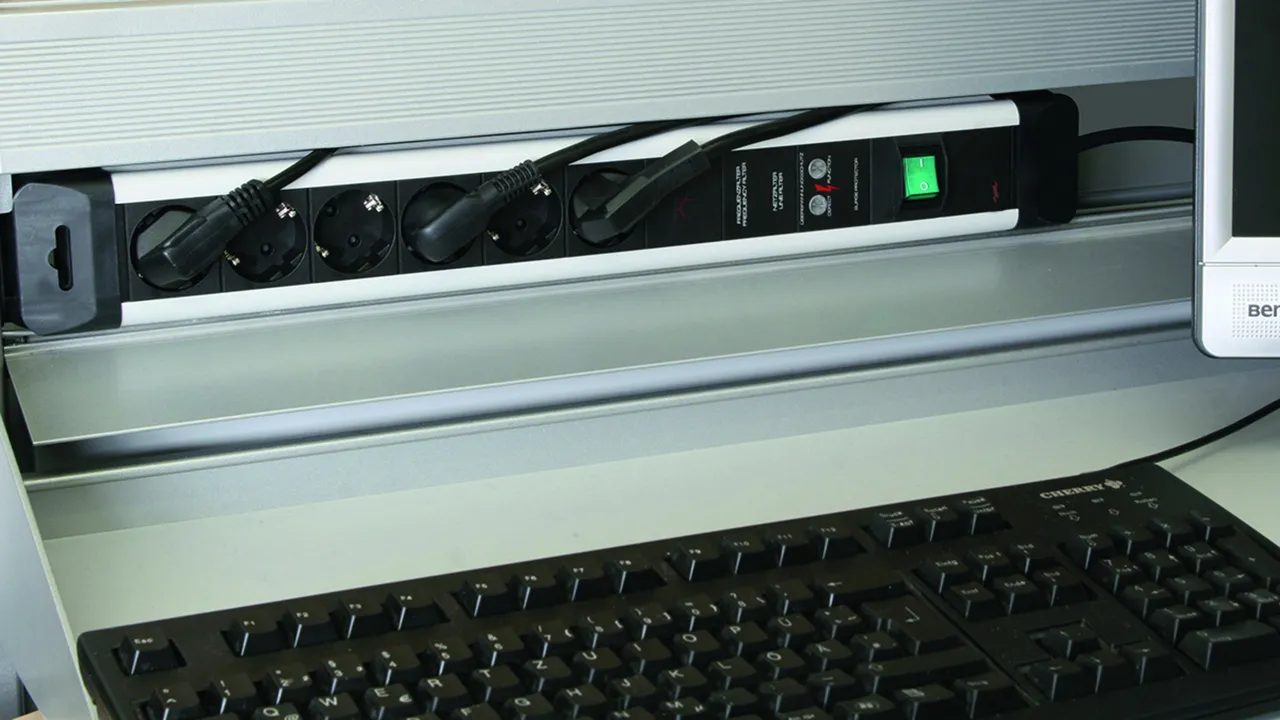

SFL PRO 6X

Presa multipla con protezione da sovratensioni e filtro di rete.

1 produkt

artikelnr. 909250 SFL PRO 6X

GTIN 4013364132566, CCT (EU): 85363010, Bruttovægt: 970.00 g, VPE: 1.00 pz.

forrige

billeder

Yderligere information

Presa multipla per la protezione da sovratensioni SFL PRO 6X
Presa multipla sestupla con protezione da sovratensioni e filtro
SPD tipo 3 a norma EN 61643-11
Filtro per la soppressione delle interferenze elettromagnetiche a norma DIN VDE 0565-3
Interruttore di rete con indicazione di funzionamento: verde
indicazione ottica di guasto: rosso
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,6 kV
Corrente impulsiva complessiva di scarica: 5 kA
Max. protezione da sovracorrente in rete: 16 A gG o B 16 A
Attenuazione con f = 1 MHz, simm./asimm. >= 32 dB / >= 30 dB
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: SFL PRO 6X
Art.: 909250
o similare.

Certificater

Tekniske data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	5 kA
Livello di protezione (U_P )	≤ 1,6 kV
Protezione di corrente di rete max	B 16 A
Numero di prese	6

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente nominale di carico AC (I_L )	16 A
Caduta di tensione percentuale a UC/IL (∆U)	≤ 0,5 %
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	5 kA
Impulso combinato (U_OC )	6 kV
Impulso combinato [L+N-PE] (U_OC_total )	10 kV
Livello di protezione (U_P )	≤ 1,6 kV
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Protezione di corrente di rete max	B 16 A
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	1,5 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – guasto in sicurezza
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [L+N-PE] (U_T) – caratteristica	1200 V + U_REF / 200 ms. – guasto in sicurezza
Indicazione di difetto	spia rossa
Indicazione di funzionamento	spia verde
Numero di porte	2
Temperatura d'esercizio (T_U )	-20 °C ... +40 °C
Cavo di collegamento	ca. 2000 mm
Numero di prese	6
Montaggio	sistema di innesto schuko sec. DIN 49440 / DIN 49441
Materiale involucro	termoplastica, colore nero/ argento, UL 94 V-1
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	571 x 72 x 43 mm
Filtro rete	secondo CEI EN 60939-1
Attenuazione con f = 1 MHz simmetrico	≥ 32 dB
Attenuazione coni f = 1 MHz asimmetrico	≥ 30 dB

Produkt 909250 blev tilføjet til notesblok.

Gå til notesblok

Produkt 909250 blev lagt I kurven.

Gå til webshoppen

SFL PRO 6X 19"

Presa multipla con protezione da sovratensioni e filtro di rete per armadi dati 482,6 mm (19").

1 produkt

artikelnr. 909251 SFL PRO 6X 19"

GTIN 4013364132573, CCT (EU): 85363010, Bruttovægt: 877.00 g, VPE: 1.00 pz.

billeder

Yderligere information

Presa multipla per la protezione da sovratensioni SFL PRO 6X 19"
Presa multipla sestupla con protezione da sovratensioni e filtro
SPD tipo 3 a norma EN 61643-11
Filtro per la soppressione delle interferenze elettromagnetiche a norma DIN VDE 0565-3
con indicazione di funzionamento: verde
indicazione ottica di guasto: rosso
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,6 kV
Corrente impulsiva complessiva di scarica: 5 kA
Max. protezione da sovracorrente in rete: 16 A gG o B 16 A
Attenuazione con f = 1 MHz, simm./asimm. >= 32 dB / >= 30 dB
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line

Fabbricato: DEHN
Tipo: SFL PRO 6X 19"
Art.: 909251
o similare.

Certificater

Tekniske data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	5 kA
Livello di protezione (U_P )	≤ 1,6 kV
Protezione di corrente di rete max	B 16 A
Numero di prese	6

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente nominale di carico AC (I_L )	16 A
Caduta di tensione percentuale a UC/IL (∆U)	≤ 0,5 %
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	5 kA
Impulso combinato (U_OC )	6 kV
Impulso combinato [L+N-PE] (U_OC_total )	10 kV
Livello di protezione (U_P )	≤ 1,6 kV
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Protezione di corrente di rete max	B 16 A
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	1,5 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – guasto in sicurezza
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [L+N-PE] (U_T) – caratteristica	1200 V + U_REF / 200 ms. – guasto in sicurezza
Indicazione di difetto	spia rossa
Indicazione di funzionamento	spia verde
Numero di porte	2
Temperatura d'esercizio (T_U )	-20 °C ... +40 °C
Cavo di collegamento	ca. 2000 mm
Numero di prese	6
Montaggio	sistema di innesto schuko sec. DIN 49440 / DIN 49441
Materiale involucro	profilo in alluminio anodizzato, colore argento
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	483 x 44 x 44 mm
Filtro rete	secondo CEI EN 60939-1
Attenuazione con f = 1 MHz simmetrico	≥ 32 dB
Attenuazione coni f = 1 MHz asimmetrico	≥ 30 dB
