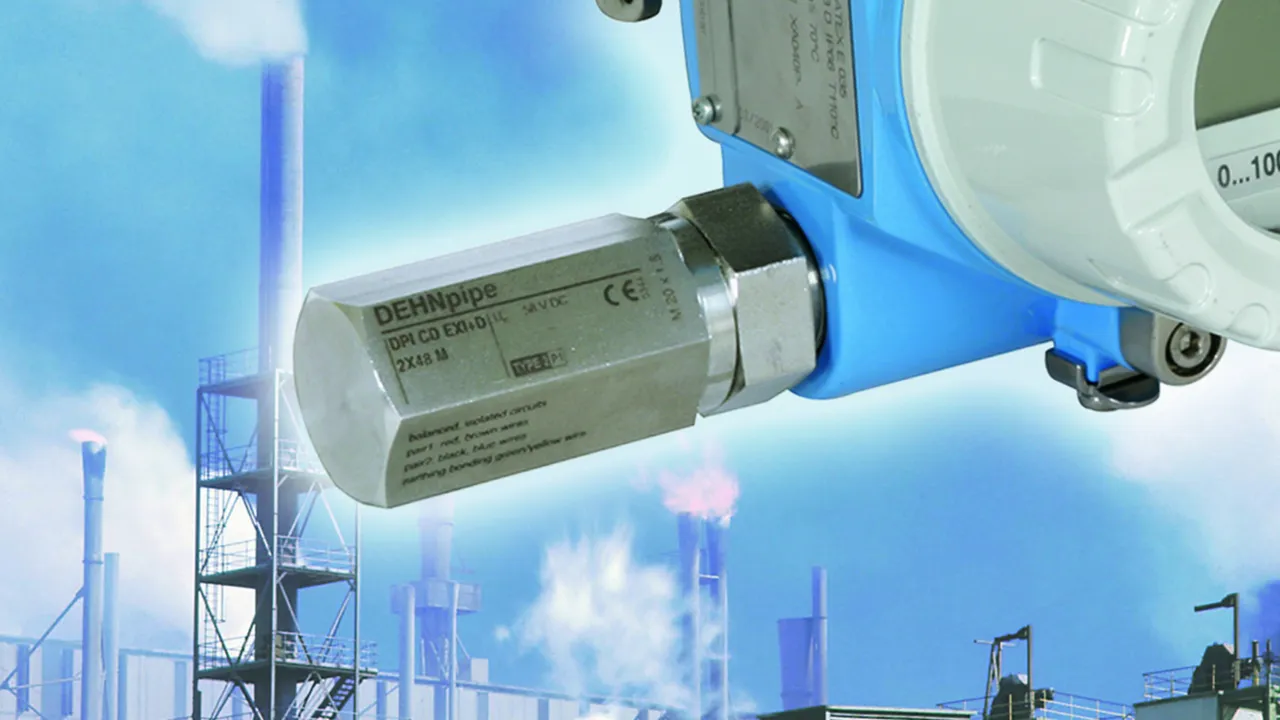

DEHNpipe

Limitatori di sovratensione da avvitare sugli apparecchi in campo

Con cablaggio di serie o parallelo
Esecuzione in acciaio inossidabile resistente alla corrosione
Disponibile limitatore per la protezione di una seconda interfaccia (lato dati o lato energia)

Varianti per applicazioni Ex (i) e Ex (d)

Per la protezione di circuiti di misura a sicurezza intrinseca e sistemi bus Ex (i)
Esecuzione resistente alla pressione Ex (d)

Diverse omologazioneOmologazioni in base al limitatore: IECEx, ATEX, FISCO, CSA Hazloc

Details

Esecuzione robusta in acciaio inossidabile resistente alla corrosione.

DPI MD

Limitatore di sovratensione a due gradini, senza corrente di fuga, coordinato energeticamente per interfacce 4-20 mA con filetto da avvitare M20 x 1,5 (interno / esterno). Lo schermo può essere collegato in modo diretto, indiretto oppure può restare scollegato da terra. Pressacavo fornibile come accessorio.

1 produkt

artikelnr. 929941 DPI MD 24 M 2S

GTIN 4013364098152, CCT (EU): 85363010, Bruttovægt: 187.40 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Limitatori di sovratensione DEHNpipe DPI MD
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 a due gradini, senza corrente di fuga, coordinato energeticamente per interfacce 4-20 mA con filetto da avvitare M20 x 1,5 (interno/ esterno).
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 34,8 V
Corrente nominale: 0,5 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 14 MHz

Fabbricato: DEHN
Tipo: DPI MD 24 M 2S
Art.: 929941
o similare.

Certificater

Tekniske data

Classe SPD	Q
Tensione massima continuativa DC (U_C )	34,8 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	14 MHz
Montaggio lato campo / apparecchio	filetto interno M20 x 1,5 / filetto esterno M20 x 1,5
Omologazioni	SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	Q
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	34,8 V
Tensione massima continuativa AC (U_C )	24,5 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) schermo-PG (I_n )	20 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 65 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 650 V
Livello di protezione schermo-PG con I_nC2 (U_P )	≤ 650 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 500 V
Livello di protezione schermo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Frequenza limite filo-filo (f_G )	14 MHz
Capacità filo-filo (C)	≤ 400 pF
Capacità filo-PG (C)	≤ 20 pF
Capacità schermo-PG (C)	≤ 15 pF
Impedenza longitudinale per filo	2,2 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione con pressacavo	IP 67
Montaggio lato campo / apparecchio	filetto interno M20 x 1,5 / filetto esterno M20 x 1,5
Collegamento ingresso / uscita	vite / cavi di collegamento 1,5 mm²
Lunghezza cavo di collegamento	200 mm
Sezione di collegamento rigido	0,08-2,5 mm²
Sezione di collegamento flessibile	0,08-1,5 mm²
Messa a terra tramite	involucro oppure anello di terra (accessorio)
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	SIL
Classificazione SIL	fino a SIL3 *⁾
*⁾ per dettagli vedasi: www.dehn.it

Produkt 929941 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929941 blev lagt I kurven.

Gå til webshoppen

DPI MD EX

Limitatore di sovratensione a 2 gradini con circuito di protezione con basso valore capacitivo, per la protezione di circuiti e sistemi bus a sicurezza intrinseca, soddisfa i requisiti secondo FISCO. Tenuta all'isolamento > 500 V verso terra. Pressacavo fornibile come accessorio.

2 produkter

artikelnr. 929960 DPI MD EX 24 M 2

GTIN 4013364098145, CCT (EU): 85363010, Bruttovægt: 185.80 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Limitatori di sovratensione DEHNpipe DPI MD EX
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 a 2 gradini con circuito di protezione con basso valore capacitivo, per la protezione di circuiti e sistemi bus a sicurezza intrinseca, soddisfa i requisiti secondo FISCO.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 34,8 V
Corrente nominale: 0,5 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 7 MHz

Fabbricato: DEHN
Tipo: DPI MD EX 24 M 2
Art.: 929960
o similare.

Certificater

Tekniske data

Classe SPD	T
Tensione massima continuativa DC (U_C )	34,8 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	7 MHz
Montaggio lato campo / apparecchio	filetto interno M20 x 1,5 / filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	34,8 V
Tensione massima continuativa AC (U_C )	24,5 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,5 A
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 55 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1100 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 49 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1000 V
Frequenza limite filo-filo (f_G )	7 MHz
Capacità filo-filo (C)	≤ 850 pF
Capacità filo-PG (C)	≤ 15 pF
Impedenza longitudinale per filo	1,8 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 67
Montaggio lato campo / apparecchio	filetto interno M20 x 1,5 / filetto esterno M20 x 1,5
Collegamento ingresso / uscita	vite / cavi di collegamento 1,5 mm²
Lunghezza cavo di collegamento	200 mm
Sezione di collegamento rigido	0,08-2,5 mm²
Sezione di collegamento flessibile	0,08-1,5 mm²
Messa a terra tramite	involucro
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Omologazioni IECEx	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
Omologazioni CSA & USA Hazloc (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001027
Classificazione SIL	fino a SIL3 *⁾
*⁾ per dettagli vedasi: www.dehn.it

Produkt 929960 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929960 blev lagt I kurven.

Gå til webshoppen

artikelnr. 929965 DPI MD EX 24 N 2

GTIN 4013364360778, CCT (EU): 85363010, Bruttovægt: 185.00 g, VPE: 1.00 pz.

billeder

Yderligere information

Limitatori di sovratensione DEHNpipe DPI MD EX
Limitatore di sovratensione Tipo 2 / P2
DEHNpipe secondo EN 61643-11 a 2 gradini con circuito
di protezione con basso valore capacitivo, per la protezione
di circuiti e sistemi bus a sicurezza intrinseca,
soddisfa i requisiti secondo FISCO.
INOX (V4A), costruzione in IP 67 in esecuzione
resistente alla pressione Ex (d)
Tensione massima continuativa DC: 34,8 V
Corrente nominale: 0,5 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 7 MHz

Fabbricato: DEHN
Tipo: DPI MD EX 24 N 2
Art.: 929965
o similare.

Certificater

Tekniske data

Classe SPD	T
Tensione massima continuativa DC (U_C )	34,8 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	7 MHz
Montaggio lato campo / apparecchio	1/2-14 NPT filetto interno / 1/2-14 NPT filetto esterno
Omologazioni	ATEX, IECEx, CCC, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	34,8 V
Tensione massima continuativa AC (U_C )	24,5 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,5 A
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 55 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1100 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 49 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1000 V
Frequenza limite filo-filo (f_G )	7 MHz
Capacità filo-filo (C)	≤ 850 pF
Capacità filo-PG (C)	≤ 15 pF
Impedenza longitudinale per filo	1,8 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 67
Montaggio lato campo / apparecchio	1/2-14 NPT filetto interno / 1/2-14 NPT filetto esterno
Collegamento ingresso / uscita	vite / cavi di collegamento 1,5 mm²
Lunghezza cavo di collegamento	200 mm
Sezione di collegamento rigido	0,08-2,5 mm²
Sezione di collegamento flessibile	0,08-1,5 mm²
Messa a terra tramite	involucro
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, SIL
Omologazioni ATEX	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Omologazioni IECEx	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
China Compulsory Certification	CCC n. 2021312304001027
Classificazione SIL	fino a SIL3 ^*)
*⁾ per dettagli vedasi: www.dehn.it

Produkt 929965 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929965 blev lagt I kurven.

Gå til webshoppen

DPI CD EXI

Limitatore di sovratensione con circuito di protezione con basso valore capacitivo, per la protezione di circuiti e sistemi bus a sicurezza intrinseca, soddisfa i requisiti secondo FISCO. Tenuta all'isolamento > 500 V verso terra.

2 produkter

artikelnr. 929961 DPI CD EXI 24 M

GTIN 4013364101784, CCT (EU): 85363010, Bruttovægt: 183.00 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Limitatori di sovratensione DEHNpipe DPI CD EXI
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 in esecuzione resistente alle esplosioni, con circuito di protezione con basso valore capacitivo, per l'impiego in zone con pericolo d'esplosione per la protezione di circuiti e sistemi bus.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 32 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 67 MHz

Fabbricato: DEHN
Tipo: DPI CD EXI 24 M
Art.: 929961
o similare.

Certificater

Tekniske data

Classe SPD	T
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	67 MHz
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,55 A
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-filo (I_n )	150 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1700 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Frequenza limite filo-filo (f_G )	67 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-50 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Omologazioni IECEx	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001030
Classificazione SIL	fino a SIL3 *⁾
*⁾ per dettagli vedasi: www.dehn.it

Produkt 929961 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929961 blev lagt I kurven.

Gå til webshoppen

artikelnr. 929963 DPI CD EXI 24 N

GTIN 4013364101807, CCT (EU): 85363010, Bruttovægt: 196.00 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Limitatore di sovratensione DEHNpipe CD EX (i) DPI CD EXI 24 N
Limitatore di sovratensione Tipo 2 / P1
DEHNpipe, provato secondo
CEI EN 61643-21, in V4A, IP 67,
in esecuzione Ex (i)
da avvitare in dispositivi di campo
con tecnica di misurazione a due conduttori,
protezione parallela di coppia di fili
funzionante con separazione galvanica
e sistemi bus a sicurezza intrinseca.
Tensione massima continuativa DC: 32 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 67 MHz

Fabbricato: DEHN
Tipo: DPI CD EXI 24 N
Art.: 929963
o similare.

Certificater

Tekniske data

Classe SPD	T
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	67 MHz
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,55 A
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-filo (I_n )	150 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1700 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Frequenza limite filo-filo (f_G )	67 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-50 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Omologazioni IECEx	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001030
Classificazione SIL	fino a SIL3 *⁾
*⁾ per dettagli vedasi: www.dehn.it

Produkt 929963 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929963 blev lagt I kurven.

Gå til webshoppen

DPI CD EXD

Limitatore di sovratensione in esecuzione resistente alle esplosioni, con circuito di protezione con basso valore capacitivo, per l'impiego in zone con pericolo d'esplosione per la protezione di circuiti e sistemi bus. Tenuta all'isolamento > 500 V verso terra. Omologato secondo CSA e USA Hazloc-Standard.

2 produkter

artikelnr. 929962 DPI CD EXD 24 M

GTIN 4013364101791, CCT (EU): 85363010, Bruttovægt: 183.00 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Limitatori di sovratensione DEHNpipe DPI CD EXD
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 in esecuzione resistente alle esplosioni, con circuito di protezione con basso valore capacitivo, per l'impiego in zone con pericolo d'esplosione per la protezione di circuiti e sistemi bus.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 32 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 67 MHz

Fabbricato: DEHN
Tipo: DPI CD EXD 24 M
Art.: 929962
o similare.

Certificater

Tekniske data

Classe SPD	T
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	67 MHz
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1700 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Frequenza limite filo-filo (f_G )	67 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-50 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm2
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Omologazioni IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Omologazioni CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001029
Classificazione SIL	fino a SIL3 *⁾
*) per dettagli vedasi: www.dehn.it

Produkt 929962 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929962 blev lagt I kurven.

Gå til webshoppen

artikelnr. 929964 DPI CD EXD 24 N

GTIN 4013364101814, CCT (EU): 85363010, Bruttovægt: 183.00 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Certificater

Tekniske data

Classe SPD	T
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	67 MHz
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1700 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Frequenza limite filo-filo (f_G )	67 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-50 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Collegamento	cavi di collegamento 1,3 mm2
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Omologazioni IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Omologazioni CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001029
Classificazione SIL	fino a SIL3 *⁾
*) per dettagli vedasi: www.dehn.it

Produkt 929964 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929964 blev lagt I kurven.

Gå til webshoppen

DPI CD HF EXD

Limitatore di sovratensione in esecuzione resistente alle esplosioni con circuito di protezione con basso valore capacitivo ed energeticamente coordinato, per l'impiego in zone con pericolo d'esplosione per la protezione di circuiti e sistemi bus.

1 produkt

artikelnr. 929971 DPI CD HF EXD 5 M

GTIN 4013364120761, CCT (EU): 85363010, Bruttovægt: 285.60 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Limitatori di sovratensione DEHNpipe DPI CD HF EXD
Limitatore di sovratensione Tipo 2 / Classe II DEHNpipe secondo EN 61643-11 in esecuzione resistente alle esplosioni con circuito di protezione con basso valore capacitivo ed energeticamente coordinato, per l'impiego in zone con pericolo d'esplosione per la protezione di circuiti e sistemi bus.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 6 V
Corrente nominale con 80 °C: 0,1 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA
Frequenza limite filo-filo: 100 MHz

Fabbricato: DEHN
Tipo: DPI CD HF EXD 5 M
Art.: 929971
o similare.

Certificater

Tekniske data

Classe SPD	T
Tensione massima continuativa DC (U_C )	6 V
Corrente nominale con 80 °C (I_L )	0,1 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Frequenza limite filo-filo (f_G )	100 MHz
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6 V
Tensione massima continuativa AC (U_C )	4,2 V
Corrente nominale con 80 °C (I_L )	0,1 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 55 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1000 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 12 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 700 V
Frequenza limite filo-filo (f_G )	100 MHz
Capacità filo-filo (C)	≤ 40 pF
Capacità filo-PG (C)	≤ 30 pF
Impedenza longitudinale per filo	4,7 Ohm
Temperatura d'esercizio (TU) per ATEX / IECEx	-50 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	300 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Omologazioni IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
China Compulsory Certification	CCC n. 2021312304001029
Classificazione SIL	fino a SIL3 *⁾
*) per dettagli vedasi: www.dehn.it

Produkt 929971 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929971 blev lagt I kurven.

Gå til webshoppen

DPI CD EXD 230 24

Limitatore di sovratensione in esecuzione doppia per il lato energia e dati. Esecuzione resistente alle esplosioni per l'impiego in zone con pericolo d'esplosione in zona 1 e 2, per la protezione di una linea di alimentazione 120 / 230 V e una interfaccia a 24 V di apprecchi in campo.
Maggiore sicurezza contro le inversioni di collegamento, grazie al circuito di protezione a Y per il lato alimentazione a 120 / 230 V.

Applicazione universale in zona ex 1 e 2 grazie all'esecuzione II 2 G Ex d IIC T5/T6. Omologato secondo CSA e USA Hazloc-Standard.

2 produkter

artikelnr. 929969 DPI CD EXD 230 24 M

GTIN 4013364127418, CCT (EU): 85363010, Bruttovægt: 280.00 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Doppio limitatore di sovratensione DEHNpipe CD Ex (d) DPI CD EXD 230 24 M
Doppio limitatore di sovratensione
della classe SPD tipo 2 e tipo 2 / P2
DEHNpipe, collaudato secondo
EN 61643-11 e -21, in V2A, IP 67,
nella versione Ex (d),
da avvitare su apparecchi in campo
con collegamento per l'alimentazione elettrica e tecnologia di misurazione a 2 conduttori,
Protezione parallela di un'alimentazione di rete a 230 V
e di un'interfaccia 0/4-20 mA
nella zona Ex 1 o 2.
Tensione massima continuativa DC: 32 V
Corrente nominale con 80 °C: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA

Fabbricato: DEHN
Tipo: DPI CD EXD 230 24 M
Art.: 929969
o similare.

Certificater

Tekniske data

Protezione del lato dati
Classe SPD	U
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale con 80 °C (I_L )	0,55 A
D1 Corrente impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) dettagli vedasi: www.dehn.it
Protezione del lato alimentazione
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di scarica complessiva (8/20 µs) L+N-PE (I_total )	5 kA
Livello di protezione L-N (U_P )	≤ 1,4 kV
Protezione max. di sovraccorente in rete	16 A gG oppure B 16 A

Protezione del lato dati
Classe SPD	U
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Corrente nominale con 80 °C (I_L )	0,55 A
D1 Corrente impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 900 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 850 V
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Omologazioni IECEx	DEK 11.0006X: Ex db IIC T5 or T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Omologazioni CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001026
Classificazione SIL	fino a SIL3 *)
*) dettagli vedasi: www.dehn.it
Protezione del lato alimentazione
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione nominale AC (U_N )	120/230 V
Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva nominale di scarica (8/20 µs) L-N (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) L+N-PE (I_total )	5 kA
Livello di protezione L-N (U_P )	≤ 1,4 kV
Livello di protezione L/N-PE (U_P )	≤ 1,5 kV
Corrente impulsiva di scarica max L-N (I_max )	3 kA
Protezione max. di sovraccorente in rete	16 A gG oppure B 16 A
Tenuta al corto circuito con protezione in rete di 16 A gG	6 kA_eff
Tensione TOV L-N (U_T )	335 V / 5 sec
Tensione TOV L/N-PE (1) (U_T )	400 V / 5 sec
Tensione TOV L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indicazione del dispositivo di sezionamento	elemento di protezione inserito a monte

Produkt 929969 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929969 blev lagt I kurven.

Gå til webshoppen

artikelnr. 929970 DPI CD EXD 230 24 N

GTIN 4013364127425, CCT (EU): 85363010, Bruttovægt: 273.00 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Doppio limitatore di sovratensione DEHNpipe CD Ex (d) DPI CD EXD 230 24 N
Doppio limitatore di sovratensione
della classe SPD tipo 2 e tipo 2 / P2
DEHNpipe, collaudato secondo
EN 61643-11 e -21, in V2A, IP 67,
nella versione Ex (d),
da avvitare su apparecchi in campo
con collegamento per l'alimentazione elettrica e tecnologia di misurazione a 2 conduttori,
Protezione parallela di un'alimentazione di rete a 230 V
e di un'interfaccia 0/4-20 mA
nella zona Ex 1 o 2.
Tensione massima continuativa DC: 32 V
Corrente nominale con 80 °C: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA

Fabbricato: DEHN
Tipo: DPI CD EXD 230 24 N
Art.: 929970
o similare.

Certificater

Tekniske data

Protezione del lato dati
Classe SPD	U
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale con 80 °C (I_L )	0,55 A
D1 Corrente impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) dettagli vedasi: www.dehn.it
Protezione del lato alimentazione
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di scarica complessiva (8/20 µs) L+N-PE (I_total )	5 kA
Livello di protezione L-N (U_P )	≤ 1,4 kV
Protezione max. di sovraccorente in rete	16 A gG oppure B 16 A

Protezione del lato dati
Classe SPD	U
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Corrente nominale con 80 °C (I_L )	0,55 A
D1 Corrente impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 900 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 850 V
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Omologazioni IECEx	DEK 11.0006X: Ex db IIC T5 or T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Omologazioni CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001026
Classificazione SIL	fino a SIL3 *)
*) dettagli vedasi: www.dehn.it
Protezione del lato alimentazione
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione nominale AC (U_N )	120 / 230 V
Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva nominale di scarica (8/20 µs) L-N (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) L+N-PE (I_total )	5 kA
Livello di protezione L-N (U_P )	≤ 1,4 kV
Livello di protezione L/N-PE (U_P )	≤ 1,5 kV
Corrente impulsiva di scarica max L-N (I_max )	3 kA
Protezione max. di sovraccorente in rete	16 A gG oppure B 16 A
Tenuta al corto circuito con protezione in rete di 16 A gG	6 kA_eff
Tensione TOV L-N (U_T )	335 V / 5 sec
Tensione TOV L/N-PE (1) (U_T )	400 V / 5 sec
Tensione TOV L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indicazione del dispositivo di sezionamento	elemento di protezione inserito a monte

Produkt 929970 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929970 blev lagt I kurven.

Gå til webshoppen

DPI CD EXI+D 2X24

Limitatore di sovratensione in esecuzione resistente alle esplosioni, per l'impiego in zone con rischio d'esplosione, per la protezione di due interfacce 24 V.

2 produkter

artikelnr. 929950 DPI CD EXI+D 2X24 M

GTIN 4013364137387, CCT (EU): 85363010, Bruttovægt: 247.00 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Doppio limitatore di sovratensione DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 M
Limitatori di sovratensione
della classe SPD tipo 2 / P1
DEHNpipe, collaudato secondo
EN 61643-21, in V2A, IP 67,
in esecuzione Ex (i) + (d),
per la protezione di due
circuiti di segnale con separazione galvanica
oppure del circuito di alimentazione
dell’apparecchio in campo e del
circuito di segnale in zona Ex 1 o 2.
Tensione massima continuativa DC: 36 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: DPI CD EXI+D 2X24 M
Art.: 929950
o similare.

Certificater

Tekniske data

Classe SPD	T
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,4 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 65 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 2000 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Capacità filo-filo (C)	≤ 2000 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Omologazioni IECEx (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni IECEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC n. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC n. 2021312304001025 (Ex d)
Classificazione SIL	fino a SIL3 *)
*⁾ per dettagli vedasi: www.dehn.it

Produkt 929950 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929950 blev lagt I kurven.

Gå til webshoppen

artikelnr. 929951 DPI CD EXI+D 2X24 N

GTIN 4013364137394, CCT (EU): 85363010, Bruttovægt: 247.00 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Limitatore di sovratensione DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 N
Limitatori di sovratensione
della classe SPD tipo 2 / P1
DEHNpipe, collaudato secondo
EN 61643-21, in V2A, IP 67,
in esecuzione Ex (i) + (d),
da avvitare su apparecchi in campo
per la protezione di due
circuiti di segnale con separazione galvanica
oppure del circuito di alimentazione
dell’apparecchio in campo e del
circuito di segnale in zona Ex 1 o 2.
Tensione massima continuativa DC: 36 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: DPI CD EXI+D 2X24 N
Art.: 929951
o similare.

Certificater

Tekniske data

Classe SPD	T
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,4 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 65 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 2000 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Capacità filo-filo (C)	≤ 2000 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Omologazioni IECEx (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni IECEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC n. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC n. 2021312304001025 (Ex d)
Classificazione SIL	fino a SIL3 *)
*⁾ per dettagli vedasi: www.dehn.it

Produkt 929951 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929951 blev lagt I kurven.

Gå til webshoppen

DPI CD EXI+D 2X48

Limitatore di sovratensione in esecuzione resistente alle esplosioni, per l'impiego in zone con rischio d'esplosione, per la protezione di due interfacce 48 V.

2 produkter

artikelnr. 929952 DPI CD EXI+D 2X48 M

GTIN 4013364137400, CCT (EU): 85363010, Bruttovægt: 247.00 g, VPE: 1.00 pz.

billeder

Yderligere information

Limitatore di sovratensione DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2x48 M
Limitatore di sovratensione Tipo 2 / P1
DEHNpipe, provato secondo
CEI EN 61643-21, in V4A, IP 67,
in esecuzione Ex (i) + (d)
da avvitare in dispositivi di campo
per la protezione di due
circuiti di segnale con separazione galvanica
o del circuito di approvvigionamento
del dispositivo di campo e di un
circuito di segnale nella zona Ex 1 o 2.

Tensione massima continuativa DC: 58 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: DPI CD EXI+D 2X48 M
Art.: 929952
o similare.

Tekniske data

Classe SPD	T
Tensione massima continuativa DC (U_C )	58 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	58 V
Tensione massima continuativa AC (U_C )	41 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 95 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 2000 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 80 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Capacità filo-filo (C)	≤ 1200 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CSA & USA Hazloc, SIL
Omologazioni ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
Omologazioni IECEx (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
Omologazioni IECEx (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
Classificazione SIL	fino a SIL3 *)
*⁾ per dettagli vedasi: www.dehn.it

Produkt 929952 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929952 blev lagt I kurven.

Gå til webshoppen

artikelnr. 929953 DPI CD EXI+D 2X48 N

GTIN 4013364137417, CCT (EU): 85363010, Bruttovægt: 247.00 g, VPE: 1.00 pz.

billeder

Yderligere information

Limitatore di sovratensione DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2x48 N
Limitatore di sovratensione Tipo 2 / P1
DEHNpipe, provato secondo
CEI EN 61643-21, in V4A, IP 67,
in esecuzione Ex (i) +(d)
da avvitare in dispositivi di campo
da avvitare in dispositivi di campo
per la protezione di due
circuiti di segnale con separazione galvanica
o del circuito di approvvigionamento
del dispositivo di campo e di un
circuito di segnale nella zona Ex 1 o 2.
Tensione massima continuativa DC: 58 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: DPI CD EXI+D 2X48 N
Art.: 929953
o similare.

Tekniske data

Classe SPD	T
Tensione massima continuativa DC (U_C )	58 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Montaggio lato campo / apparecchio	filetto esterno 1/2" 14 npt
Omologazioni	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	58 V
Tensione massima continuativa AC (U_C )	41 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 95 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 2000 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 80 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Capacità filo-filo (C)	≤ 1200 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2" 14 npt
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CSA & USA Hazloc, SIL
Omologazioni ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
Omologazioni IECEx (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
Omologazioni IECEx (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
Classificazione SIL	fino a SIL3 *)
*⁾ per dettagli vedasi: www.dehn.it

Produkt 929953 blev tilføjet til notesblok.

Gå til notesblok

Produkt 929953 blev lagt I kurven.

Gå til webshoppen

DEHNpipe

Details

DPI MD

artikelnr. 929941 DPI MD 24 M 2S

Du er ikke autoriseret til at downloade 929941.stp

Du er ikke autoriseret til at downloade 929941.igs

Du er ikke autoriseret til at downloade 929941.jt

Du er ikke autoriseret til at downloade 929941.dwg

Du er ikke autoriseret til at downloade 929941m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929941.wspak

Du er ikke autoriseret til at downloade DEHN.929941.edz

Produkt 929941 blev tilføjet til notesblok.

Produkt 929941 blev lagt I kurven.

DPI MD EX

artikelnr. 929960 DPI MD EX 24 M 2

Du er ikke autoriseret til at downloade 929960.stp

Du er ikke autoriseret til at downloade 929960.igs

Du er ikke autoriseret til at downloade 929960.jt

Du er ikke autoriseret til at downloade 929960.dwg

Du er ikke autoriseret til at downloade 929960m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929960.wspak

Du er ikke autoriseret til at downloade DEHN.929960.edz

Produkt 929960 blev tilføjet til notesblok.

Produkt 929960 blev lagt I kurven.

artikelnr. 929965 DPI MD EX 24 N 2

Du er ikke autoriseret til at downloade 929965.dxf

Du er ikke autoriseret til at downloade DEHN.929965.wspak

Du er ikke autoriseret til at downloade DEHN.929965.edz

Produkt 929965 blev tilføjet til notesblok.

Produkt 929965 blev lagt I kurven.

DPI CD EXI

artikelnr. 929961 DPI CD EXI 24 M

Du er ikke autoriseret til at downloade 929961.stp

Du er ikke autoriseret til at downloade 929961.igs

Du er ikke autoriseret til at downloade 929961.jt

Du er ikke autoriseret til at downloade 929961.dwg

Du er ikke autoriseret til at downloade 929961m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929961.wspak

Du er ikke autoriseret til at downloade DEHN.929961.edz

Produkt 929961 blev tilføjet til notesblok.

Produkt 929961 blev lagt I kurven.

artikelnr. 929963 DPI CD EXI 24 N

Du er ikke autoriseret til at downloade 929963.stp

Du er ikke autoriseret til at downloade 929963.igs

Du er ikke autoriseret til at downloade 929963.jt

Du er ikke autoriseret til at downloade 929963.dwg

Du er ikke autoriseret til at downloade 929963_964m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929963.wspak

Du er ikke autoriseret til at downloade DEHN.929963.edz

Produkt 929963 blev tilføjet til notesblok.

Produkt 929963 blev lagt I kurven.

DPI CD EXD

artikelnr. 929962 DPI CD EXD 24 M

Du er ikke autoriseret til at downloade 929961.stp

Du er ikke autoriseret til at downloade 929961.igs

Du er ikke autoriseret til at downloade 929961.jt

Du er ikke autoriseret til at downloade 929961.dwg

Du er ikke autoriseret til at downloade 929961_962m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929962.wspak

Du er ikke autoriseret til at downloade DEHN.929962.edz

Produkt 929962 blev tilføjet til notesblok.

Produkt 929962 blev lagt I kurven.

artikelnr. 929964 DPI CD EXD 24 N

Du er ikke autoriseret til at downloade 929963.stp

Du er ikke autoriseret til at downloade 929963.igs

Du er ikke autoriseret til at downloade 929963.jt

Du er ikke autoriseret til at downloade 929963.dwg

Du er ikke autoriseret til at downloade 929963_964m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929964.wspak

Du er ikke autoriseret til at downloade DEHN.929964.edz

Produkt 929964 blev tilføjet til notesblok.

Produkt 929964 blev lagt I kurven.

DPI CD HF EXD

artikelnr. 929971 DPI CD HF EXD 5 M

Du er ikke autoriseret til at downloade 929971.stp

Du er ikke autoriseret til at downloade 929971.igs

Du er ikke autoriseret til at downloade 929971.jt

Du er ikke autoriseret til at downloade 929971.dwg

Du er ikke autoriseret til at downloade 929971m_D.dxf

Du er ikke autoriseret til at downloade DEHN.929971.wspak
