DEHNcube PV

Limitatore di sovratensione precablato, multipolare per impianti fotovoltaici con grado di protezione IP 65
Protezione da sovratensioni facile da realizzare, senza fabbisogno di spazio, in una scatola di derivazione
Cavo di collegamento preassemblato disponibile per collegare facilmente il limitatore di sovratensione immediatamente a monte dell’inverter da proteggere
Disconnettore e dispositivo di corto circuito combinato con sezionamento elettrico sicuro in ogni percorso di protezione (principio SCI brevettato)
Connessione facile, veloce e senza necessità di attrezzi mediante morsetti a molla
Collaudato secondo la noma EN 61643-31
Utilizzabile in tutti i sistemi FV a norma IEC 60364-7-712

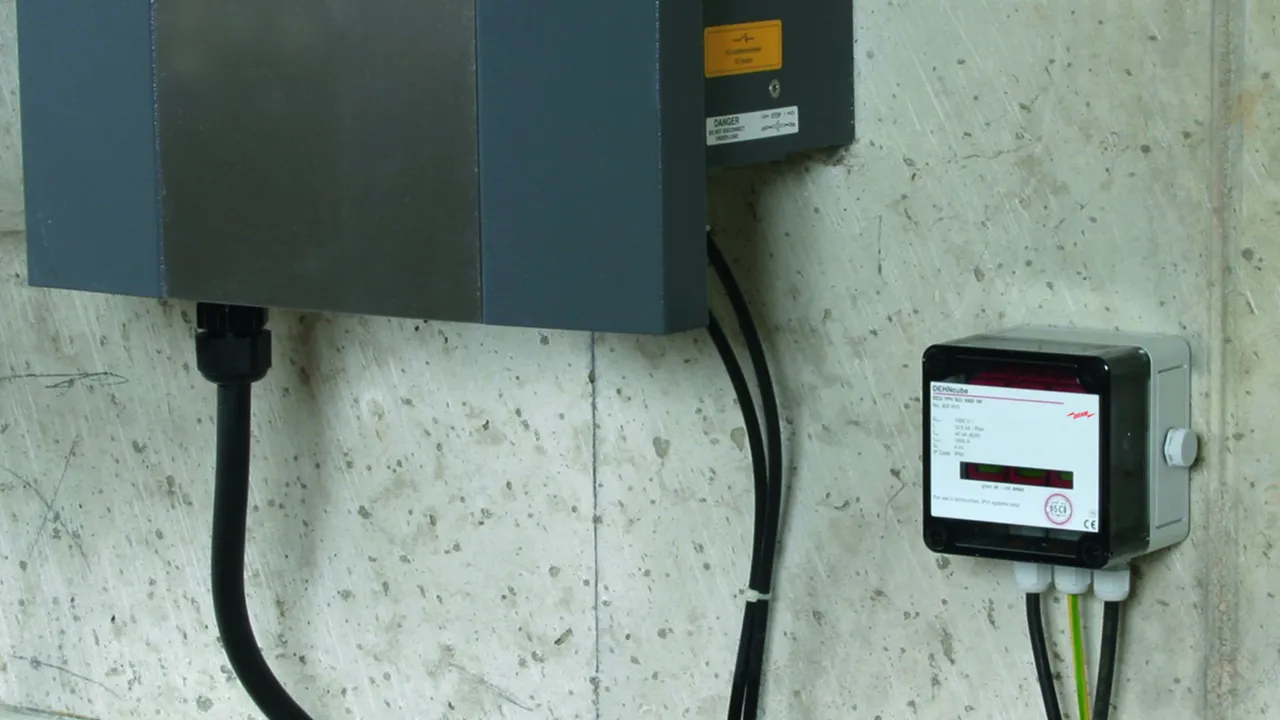

DEHNcube YPV SCI 1000 1M

Limitatore di sovratensione bipolare IP 65, con unità di manovra in corrente continua a 3 gradini per inverter FV per la protezione di un ingresso MPP.

1 produkt

artikelnr. 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, CCT (EU): 85363030, Bruttovægt: 426.00 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Limitatore di sovratensione DEHNcube YPV SCI 1000 1M
SPD fotovoltaico multipolare fino a 1000 V DC
per la protezione di 1 ingresso MPP con grado di protezione IP65
Indicazione di guasti
Tipo 2 secondo la norma EN 61643-31 con dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
Corrente impulsiva nominale di scarica: (8/20) 12,5 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 1000 A
Dimensioni: 94 x 94 x 81 mm
Passante per cavi: 3x Ø3-7 mm

Fabbricato: DEHN
Tipo: DCU YPV SCI 1000 1M
Art.: 900910
o similare.

Certificater

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
SPD secondo EN 50539-11	Tipo 2
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Livello di protezione con 5 kA (U_P )	≤ 3,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	2,5 mm² rigido / flessibile
Sezione del collegamento (max)	6 mm² rigido / flessibile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	3x Ø3-7 mm
Dimensione involucro (la x h x sp)	94 x 94 x 81 mm
Omologazioni	KEMA

Produkt 900910 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900910 blev lagt I kurven.

Gå til webshoppen

DEHNcube YPV SCI 1000 2M

Limitatore di sovratensione tetrapolare IP 65 con unità di manovra in corrente continua a 3 gradini per inverter FV per la protezione di due ingressi MPP.

1 produkt

artikelnr. 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, CCT (EU): 85363030, Bruttovægt: 731.00 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Limitatore di sovratensione DEHNcube YPV SCI 1000 2M
SPD fotovoltaico multipolare fino a 1000 V DC
per la protezione di 2 ingressi MPP con grado di protezione IP65
Indicazione di difetto
Tipo 2 secondo la norma EN 61643-31 con dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
Corrente impulsiva nominale di scarica: (8/20) 12,5 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 1000 A
Dimensioni: 130 x 94 x 81 mm
Passante per cavi: 5x Ø3-7 mm

Fabbricato: DEHN
Tipo: DCU YPV SCI 1000 2M
Art.: 900920
o similare.

Certificater

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
SPD secondo EN 50539-11	Tipo 2
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Livello di protezione con 5 kA (U_P )	≤ 3,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	2,5 mm² rigido / flessibile
Sezione del collegamento (max)	6 mm² rigido / flessibile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	5x Ø3-7 mm
Dimensione involucro (la x h x sp)	130 x 94 x 81 mm
Omologazioni	KEMA

Produkt 900920 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900920 blev lagt I kurven.

Gå til webshoppen

DEHNcube 2 YPV 1100 1M 2S

Scatola di derivazione del generatore per sistema fotovoltaico fino a 1100 V DC per la protezione di un ingresso MPP e due stringhe.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 produkt

artikelnr. 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, CCT (EU): 85372091, Bruttovægt: 1.59 kg, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Scatola di derivazione del generatore DCU 2 YPV 1100 1M 2S
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di un ingresso MPP e
due stringhe con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 182 x 111 mm
Passante per cavi: 2 fissaggi a vite tripli (conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 1M 2S
Art.: 900913
o similare.

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm² a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 fissaggi a vite tripli
Numero entrate cavi	2x M20

Produkt 900913 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900913 blev lagt I kurven.

Gå til webshoppen

DEHNcube 2 YPV 1100 2M 1S

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di due ingressi MPP e una stringa ciascuno.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 produkt

artikelnr. 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, CCT (EU): 85372091, Bruttovægt: 2.14 kg, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Scatola di derivazione del generatore DCU 2 YPV 1100 2M 1S
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di due ingressi MPP
e una stringa ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 254 x 180 x 111 mm
Passante per cavi: 2 fissaggi a vite quadrupli
(conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 2M 1S
Art.: 900921
o similare.

Certificater

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm² a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 fissaggi a vite quadrupli
Numero entrate cavi	2x M20

Produkt 900921 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900921 blev lagt I kurven.

Gå til webshoppen

DEHNcube 2 YPV 1100 2M 2S

Scatola di derivazione del generatore per sistemi fotovoltaici fino a 1100 V DC per la protezione di due ingressi MPP e due stringhe ciascuno.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 produkt

artikelnr. 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, CCT (EU): 85372091, Bruttovægt: 2.21 kg, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Scatola di derivazione del generatore DCU 2 YPV 1100 2M 2S
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di due ingressi MPP
e due stringhe ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 254 x 180 x 111 mm
Passante per cavi: 4 fissaggi a vite tripli (conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2 x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 2M 2S
Art.: 900923
o similare.

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm² a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	4 fissaggi a vite tripli
Numero entrate cavi	2x M20

Produkt 900923 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900923 blev lagt I kurven.

Gå til webshoppen

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Scatola di derivazione del generatore per sistema fotovoltaico fino a 1000 V DC per la protezione di un ingresso MPP e due stringhe.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 produkt

artikelnr. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN 4013364520318, CCT (EU): 85371098, Bruttovægt: 1.85 kg, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Scatola di derivazione del generatore fino a 1000 V DC
per la protezione di un ingresso MPP e
due stringhe con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 182 x 180 x 111 mm
Passante per cavi: 2 fissaggi a vite tripli
(conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1000 1M 2S FM
Art.: 900975
o similare.

Certificater

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	≤ 3,8 kV
Corrente di carico nominale (I_L )	30 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm² a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1000 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 fissaggi a vite tripli
Numero entrate cavi	2x M20
Contatto di segnalamento FM / tipo di contatto	Contatto di scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² monofilo / a filo sottile

Produkt 900975 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900975 blev lagt I kurven.

Gå til webshoppen

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Scatola di derivazione del generatore per sistema fotovoltaico fino a 1000 V DC per la protezione di due ingressi MPP e una stringa.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 produkt

artikelnr. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN 4013364520295, CCT (EU): 85371098, Bruttovægt: 2.69 kg, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

Scatola di derivazione del generatore DCU 2 YPV 1+2 1000 2M 2S FM
Scatola di derivazione del generatore fino a 1000 V DC
per la protezione di due ingressi MPP
e due stringhe ciascuno con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 254 x 180 x 111 mm
Passante per cavi: 4 fissaggi a vite tripli
(conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1000 2M 2S FM
Art.: 900976
o similare.

Certificater

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	≤ 3,8 kV
Corrente di carico nominale (I_L )	30 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm²a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1000 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	4 fissaggi a vite tripli
Numero entrate cavi	2x M20
Contatto di segnalamento FM / tipo di contatto	Contatto di scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² monofilo / a filo sottile

Produkt 900976 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900976 blev lagt I kurven.

Gå til webshoppen

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Scatola di derivazione del generatore per sistemi fotovoltaici fino a 1000 V DC per la protezione di tre ingressi MPP e due stringhe ciascuno.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 produkt

artikelnr. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN 4013364534766, CCT (EU): 85372091, Bruttovægt: 4.19 kg, VPE: 1.00 pz.

billeder

Yderligere information

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Scatola di derivazione del generatore fino a 1000 V DC
per la protezione di tre ingressi MPP e
due stringhe ciascuno con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 361 x 254 x 111 mm
Passante per cavi: 3 fissaggi a vite sestupli
(conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2x M20

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1000 3M 2S FM
Art.: 900978
o similare.

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	≤ 3,8 kV
Corrente di carico nominale (I_L )	30 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm² a filo sottile
Sezione del collegamento (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione di collegamento min (DC+, DC-) (max)	6 mm²a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1000 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	3 fissaggi a vite sestupli
Numero entrate cavi	2x M20
Contatto di segnalamento FM / tipo di contatto	Contatto di scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² monofilo / a filo sottile

Produkt 900978 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900978 blev lagt I kurven.

Gå til webshoppen

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di un ingresso MPP e una stringa.

1 produkt

artikelnr. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364529182, CCT (EU): 85372091, Bruttovægt: 1027.00 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di un ingresso MPP
e una stringa con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 130 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 1M 1S MC4 FM
Art.: 900911
o similare.

Certificater

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm² monofilo / 25 mm² a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm² a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 spine Original MC4 (PV-ADS4-EVO 2A), 2 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20
Contatto di segnalamento FM / tipo di contatto	Contatto di scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² monofilo / a filo sottile

Produkt 900911 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900911 blev lagt I kurven.

Gå til webshoppen

DEHNcube 2 YPV 1100 2M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di due ingressi MPP e una stringa ciascuno.

1 produkt

artikelnr. 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN 4013364529205, CCT (EU): 85372091, Bruttovægt: 1963.00 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

GAK DCU 2 YPV 1100 2M 1S MC4
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di due ingressi MPP
e una stringa ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 2M 1S MC4
Art.: 900924
o similare.

Certificater

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +50 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 spine Original MC4 (PV-ADS4-EVO 2A), 2 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

Produkt 900924 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900924 blev lagt I kurven.

Gå til webshoppen

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di tre ingressi MPP e una stringa ciascuno.

1 produkt

artikelnr. 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN 4013364534742, CCT (EU): 85372091, Bruttovægt: 2.63 kg, VPE: 1.00 pz.

billeder

Yderligere information

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di tre ingressi MPP
e una stringa ciascuno con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
In: (8/20) 20 kA / polo
Totale: (8/20) 40 kA
Up: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 254 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 3M 1S MC4 FM
Art.: 900931
o similare.

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +50 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	6 spine Original MC4 (PV-ADS4-EVO 2A), 6 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

Produkt 900931 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900931 blev lagt I kurven.

Gå til webshoppen

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di un ingresso MPP e una stringa.

1 produkt

artikelnr. 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364529199, CCT (EU): 85372091, Bruttovægt: 1169.00 g, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di un ingresso MPP
e una stringa con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 130 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1200 1M 1S MC4
Art.: 900985
o similare.

Certificater

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm²multifilo / 25 mm² a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm² a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 spine Original MC4 (PV-ADS4-EVO 2A), 2 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

Produkt 900985 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900985 blev lagt I kurven.

Gå til webshoppen

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di due ingressi MPP e una stringa ciascuno.

1 produkt

artikelnr. 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364529212, CCT (EU): 85372091, Bruttovægt: 2.76 kg, VPE: 1.00 pz.

billeder

Yderligere information

CAD filer

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di due ingressi MPP
e una stringa ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 254 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1200 2M 1S MC4
Art.: 900986
o similare.

Certificater

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	4 spine Original MC4 (PV-ADS4-EVO 2A), 4 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

Produkt 900986 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900986 blev lagt I kurven.

Gå til webshoppen

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Scatola di derivazione del generatore per sistemi fotovoltaici fino a 1200 V DC per la protezione di due ingressi MPP e due stringhe ciascuno.

1 produkt

artikelnr. 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN 4013364534735, CCT (EU): 85372091, Bruttovægt: 2.74 kg, VPE: 1.00 pz.

billeder

Yderligere information

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di due ingressi MPP
e due stringhe ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 254 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1200 2M 2S MC4
Art.: 900987
o similare.

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	6 spine Original MC4 (PV-ADS4-EVO 2A), 6 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

Produkt 900987 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900987 blev lagt I kurven.

Gå til webshoppen

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1200 V DC per la protezione di tre ingressi MPP e una stringa ciascuno.

1 produkt

artikelnr. 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN 4013364534759, CCT (EU): 85372091, Bruttovægt: 3.70 kg, VPE: 1.00 pz.

billeder

Yderligere information

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di tre ingressi MPP
e una stringa ciascuno con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 361 x 254 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
Art.: 900988
o similare.

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	6 spine Original MC4 (PV-ADS4-EVO 2A), 6 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

Produkt 900988 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900988 blev lagt I kurven.

Gå til webshoppen

DEHNcube S 2 YPV 1100 1M 1S MC4 FM

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di un ingresso MPP e una stringa.

1 produkt

artikelnr. 900918 DCU S 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364538450, CCT (EU): 85372091, Bruttovægt: 1400.00 g, VPE: 1.00 pz.

billeder

Yderligere information

GAK DCU S 2 YPV 1100 1M 1S MC4 FM
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di un ingresso MPP
e una stringa con grado di protezione IP65
con contatto di telesegnalamento, indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 130 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU S 2 YPV 1100 1M 1S MC4 FM
Art.: 900918
o similare.

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm² monofilo / 25 mm² a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm² a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm² a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 spine Original MC4 (PV-ADS4-EVO 2A), 2 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20
Contatto di segnalamento FM / tipo di contatto	Contatto di scambio
Porere di commutazione AC	250 V / 0,5 A
Potere di commutazione DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento contatti FM	max. 1,5 mm² monofilo / a filo sottile

Produkt 900918 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900918 blev lagt I kurven.

Gå til webshoppen

DEHNcube S 2 YPV 1100 2M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1100 V DC per la protezione di due ingressi MPP e una stringa ciascuno.

1 produkt

artikelnr. 900926 DCU S 2 YPV 1100 2M 1S MC4

GTIN 4013364538467, CCT (EU): 85372091, Bruttovægt: 1.88 kg, VPE: 1.00 pz.

billeder

Yderligere information

GAK DCU S 2 YPV 1100 2M 1S MC4
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di due ingressi MPP
e una stringa ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU S 2 YPV 1100 2M 1S MC4
Art.: 900926
o similare.

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +50 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	6 mm²
Sezione di collegamento (9) (max)	16 mm²monofilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 spine Original MC4 (PV-ADS4-EVO 2A), 2 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

Produkt 900926 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900926 blev lagt I kurven.

Gå til webshoppen

DEHNcube S 2 YPV 1+2 1200 1M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1200 V DC per la protezione di un ingresso MPP e una stringa.

1 produkt

artikelnr. 900980 DCU S 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364538481, CCT (EU): 85372091, Bruttovægt: 1537.00 g, VPE: 1.00 pz.

billeder

Yderligere information

GAK DCU S 2 YPV 1+2 1200 1M 1S MC4
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di un ingresso MPP
e una stringa con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 130 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU S 2 YPV 1+2 1200 1M 1S MC4
Art.: 900980
o similare.

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm²multifilo / 25 mm² a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm² a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 spine Original MC4 (PV-ADS4-EVO 2A), 2 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

Produkt 900980 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900980 blev lagt I kurven.

Gå til webshoppen

DEHNcube S 2 YPV 1+2 1200 2M 1S MC4

Scatola di derivazione del generatore per sistemi FV fino a 1200 V DC per la protezione di due ingressi MPP e una stringa ciascuno.

1 produkt

artikelnr. 900981 DCU S 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364538498, CCT (EU): 85372091, Bruttovægt: 2634.00 g, VPE: 1.00 pz.

billeder

Yderligere information

GAK DCU S 2 YPV 1+2 1200 2M 1S MC4
Scatola di derivazione del generatore fino a 1200 V DC
per la protezione di due ingressi MPP
e una stringa ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore secondo la norma DIN EN IEC 61439-2
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1200 V DC
In: (8/20) 20 kA / polo
Totale: (10/350) 12,5 kA
Up: <= 3,8 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 254 x 180 x 111 mm
Tipo di collegamento: Collegamento a spina Original MC4

Fabbricato: DEHN
Tipo: DCU S 2 YPV 1+2 1200 2M 1S MC4
Art.: 900981
o similare.

Tekniske data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tenuta al corto circuito (I_SCPV )	10 kA
Livello di protezione (U_P )	< 3,8 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione max. FV [DC+ -> DC-] (U_CPV )	1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) (I_max )	40 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione (U_P )	< 3,8 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (9) (min)	2x 10 mm² / 1x 16 mm²
Sezione di collegamento (9) (max)	35 mm² multifilo / 25 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (min)	2,5 mm²a filo sottile
Sezione del collegamento per connettore MC4 (DC+, DC-) (max)	10 mm²a filo sottile
Luogo di montaggio	all'interno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	Con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	4 spine Original MC4 (PV-ADS4-EVO 2A), 4 prese Original MC4 (PV-ADB4-EVO 2A)
Numero entrate cavi	2x M20

Produkt 900981 blev tilføjet til notesblok.

Gå til notesblok

Produkt 900981 blev lagt I kurven.

Gå til webshoppen

DEHNcube PV

DEHNcube YPV SCI 1000 1M

artikelnr. 900910 DCU YPV SCI 1000 1M

Du er ikke autoriseret til at downloade 900910.stp

Du er ikke autoriseret til at downloade 900910.igs

Du er ikke autoriseret til at downloade 900910.jt

Du er ikke autoriseret til at downloade 900910.dwg

Du er ikke autoriseret til at downloade 900910m_D.dxf

Du er ikke autoriseret til at downloade DEHN.900910.wspak

Du er ikke autoriseret til at downloade DEHN.900910.edz

Produkt 900910 blev tilføjet til notesblok.

Produkt 900910 blev lagt I kurven.

DEHNcube YPV SCI 1000 2M

artikelnr. 900920 DCU YPV SCI 1000 2M

Du er ikke autoriseret til at downloade 900920.stp

Du er ikke autoriseret til at downloade 900920.igs

Du er ikke autoriseret til at downloade 900920.jt

Du er ikke autoriseret til at downloade 900920.dwg

Du er ikke autoriseret til at downloade 900920m_D.dxf

Du er ikke autoriseret til at downloade DEHN.900920.wspak

Du er ikke autoriseret til at downloade DEHN.900920.edz

Produkt 900920 blev tilføjet til notesblok.

Produkt 900920 blev lagt I kurven.

DEHNcube 2 YPV 1100 1M 2S

artikelnr. 900913 DCU 2 YPV 1100 1M 2S

Du er ikke autoriseret til at downloade 900913.stp

Du er ikke autoriseret til at downloade 900913.igs

Du er ikke autoriseret til at downloade 900913.jt

Du er ikke autoriseret til at downloade 900913.dwg

Du er ikke autoriseret til at downloade 900913m_D.dxf

Produkt 900913 blev tilføjet til notesblok.

Produkt 900913 blev lagt I kurven.

DEHNcube 2 YPV 1100 2M 1S

artikelnr. 900921 DCU 2 YPV 1100 2M 1S

Du er ikke autoriseret til at downloade 900921.stp

Du er ikke autoriseret til at downloade 900921.igs

Du er ikke autoriseret til at downloade 900921.jt

Du er ikke autoriseret til at downloade 900921.dwg

Du er ikke autoriseret til at downloade 900921m_D.dxf

Produkt 900921 blev tilføjet til notesblok.

Produkt 900921 blev lagt I kurven.

DEHNcube 2 YPV 1100 2M 2S

artikelnr. 900923 DCU 2 YPV 1100 2M 2S

Du er ikke autoriseret til at downloade 900923.stp

Du er ikke autoriseret til at downloade 900923.igs

Du er ikke autoriseret til at downloade 900923.jt

Du er ikke autoriseret til at downloade 900923.dwg

Du er ikke autoriseret til at downloade 900923m_D.dxf

Produkt 900923 blev tilføjet til notesblok.

Produkt 900923 blev lagt I kurven.

DEHNcube 2 YPV 1+2 1000 1M 2S FM

artikelnr. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

Du er ikke autoriseret til at downloade 900975.stp

Du er ikke autoriseret til at downloade 900975.igs

Du er ikke autoriseret til at downloade 900975.jt

Du er ikke autoriseret til at downloade 900975.dwg

Du er ikke autoriseret til at downloade 900975m_D.dxf

Produkt 900975 blev tilføjet til notesblok.

Produkt 900975 blev lagt I kurven.

DEHNcube 2 YPV 1+2 1000 2M 2S FM

artikelnr. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

Du er ikke autoriseret til at downloade 900976.stp

Du er ikke autoriseret til at downloade 900976.igs

Du er ikke autoriseret til at downloade 900976.jt

Du er ikke autoriseret til at downloade 900976.dwg

Du er ikke autoriseret til at downloade 900976m_D.pdf

Produkt 900976 blev tilføjet til notesblok.

Produkt 900976 blev lagt I kurven.

DEHNcube 2 YPV 1+2 1000 3M 2S FM

artikelnr. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

Du er ikke autoriseret til at downloade 900978m_D.dxf

Produkt 900978 blev tilføjet til notesblok.

Produkt 900978 blev lagt I kurven.

DEHNcube 2 YPV 1100 1M 1S MC4 FM

artikelnr. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

Du er ikke autoriseret til at downloade 900911_900985.stp

Du er ikke autoriseret til at downloade 900911_900985.igs

Du er ikke autoriseret til at downloade 900911_900985.jt

Du er ikke autoriseret til at downloade 900911_900985.dwg

Du er ikke autoriseret til at downloade 900911_900985m_D.dxf
