Connettore parallelo

Per il collegamento di due conduttori in modo parallelo.

Per diametri uguali con una vite

2 produkter

artikelnr. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, CCT (EU): 85359000, Bruttovægt: 147.00 g, VPE: 50.00 pz.

billeder

Open PDF

Yderligere information

CAD filer

Connettore parallelo per diametri uguali con una vite Fe/tZn
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 7-10 mm
Vite: M10 x 35 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 FRM10X35 STTZN
Art.: 306020
o similare.

Certificater

Tekniske data

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	7-10 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	7-10 mm
Vite	e M10 x 35 mm
Materiale vite / dado	Fe/tZn
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,0 kA
Spessore materiale	4 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 306020 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306020 blev lagt I kurven.

Gå til webshoppen

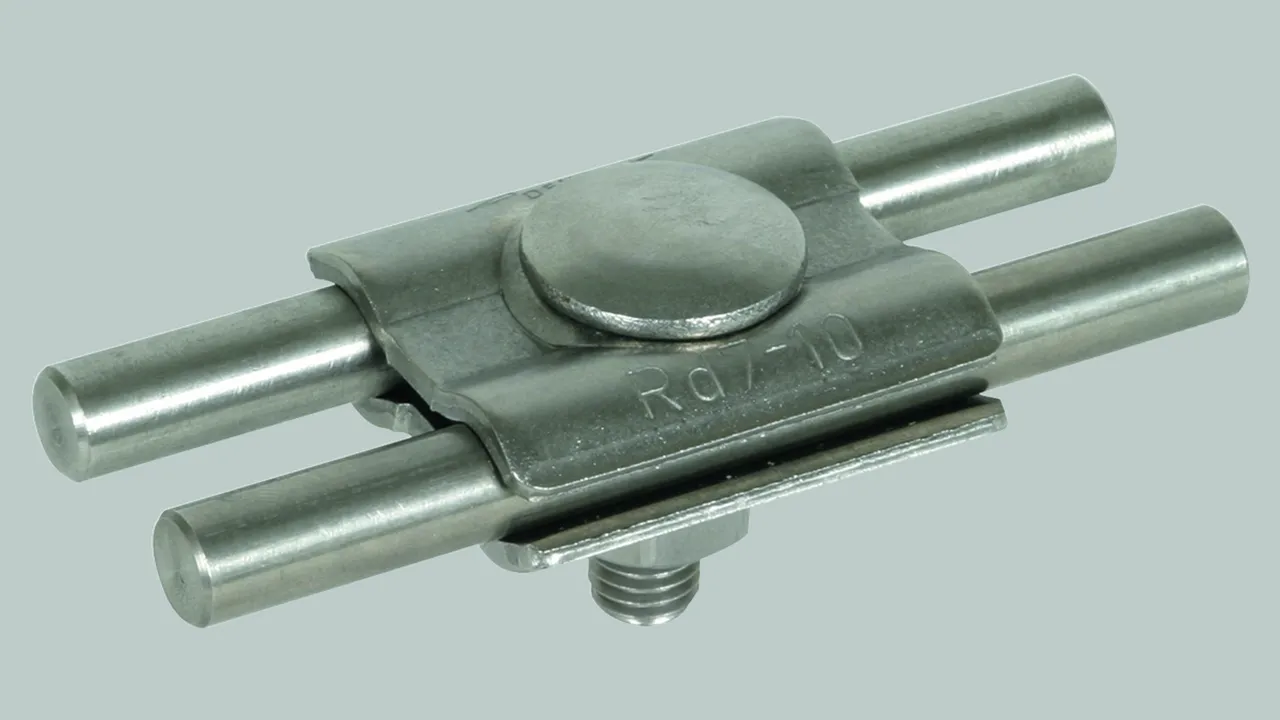

artikelnr. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, CCT (EU): 85359000, Bruttovægt: 122.00 g, VPE: 50.00 pz.

billeder

Open PDF

Yderligere information

CAD filer

Connettore parallelo per diametri uguali con una vite INOX
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: INOX (V4A)
Campo di serraggio Td / Td: 7-10 mm
Campo di serraggio (semirigido / cordato): 25-120 mm2
Vite: M10 x 35 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 FRM10X35 V4A
Art.: 306029
o similare.

Certificater

Tekniske data

Materiale morsetto	INOX (V4A)
Campo di serraggio Td / Td	7-10 mm
Campo di serraggio (semirigido / cordato)	25-120 mm²
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,9 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX (V4A)
Campo di serraggio Td / Td	7-10 mm
Campo di serraggio (semirigido / cordato)	25-120 mm²
Vite	e M10 x 35 mm
Materiale vite / dado	INOX (V4A)
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Esecuzione	anche per uso sotto terra
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2,9 kA
Spessore materiale	3 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 306029 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306029 blev lagt I kurven.

Gå til webshoppen

Per diametri uguali con due viti

2 produkter

artikelnr. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, CCT (EU): 85359000, Bruttovægt: 107.00 g, VPE: 50.00 pz.

billeder

Open PDF

Yderligere information

Connettore parallelo per diametri uguali con due viti Fe/tZn
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 7-10 mm
Vite: M8 x 20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 SKM8X20 STTZN
Art.: 307000
o similare.

Certificater

Tekniske data

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	7-10 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 307000 blev tilføjet til notesblok.

Gå til notesblok

Produkt 307000 blev lagt I kurven.

Gå til webshoppen

artikelnr. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, CCT (EU): 85359000, Bruttovægt: 106.00 g, VPE: 50.00 pz.

billeder

Open PDF

Yderligere information

Connettore parallelo per diametri uguali con due viti Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 7-10 mm
Campo di serraggio (semirigido / cordato): 16-95 mm2
Vite: M8 x 20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 SKM8X20 CU
Art.: 307007
o similare.

Certificater

Tekniske data

Materiale morsetto	Cu
Campo di serraggio Td / Td	7-10 mm
Campo di serraggio (semirigido / cordato)	16-95 mm²
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 307007 blev tilføjet til notesblok.

Gå til notesblok

Produkt 307007 blev lagt I kurven.

Gå til webshoppen

Per diametri differenti con una vite

2 produkter

artikelnr. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, CCT (EU): 85359000, Bruttovægt: 163.16 g, VPE: 50.00 pz.

billeder

Open PDF

Yderligere information

CAD filer

Materiale morsetto: Fe/non zincato
Campo di serraggio Td / Td: 6-22 / 6-22 mm
Vite: M10 x 40 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 6.22 FRM10X40 STBLANK
Art.: 306121
o similare.

Certificater

Tekniske data

Materiale morsetto	Fe/non zincato
Campo di serraggio Td / Td	6-22 / 6-22 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/non zincato
Campo di serraggio Td / Td	6-22 / 6-22 mm
Vite	e M10 x 40 mm
Materiale vite / dado	Fe/tZn
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
Spessore materiale	4 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 306121 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306121 blev lagt I kurven.

Gå til webshoppen

artikelnr. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, CCT (EU): 85359000, Bruttovægt: 167.12 g, VPE: 50.00 pz.

billeder

Open PDF

Yderligere information

CAD filer

Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 6-22 / 6-22 mm
Vite: M10 x 40 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 6.22 FRM10X40 STTZN
Art.: 306122
o similare.

Certificater

Tekniske data

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	6-22 / 6-22 mm
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	6-22 / 6-22 mm
Vite	e M10 x 40 mm
Materiale vite / dado	Fe/tZn
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA
Spessore materiale	4 mm
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 306122 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306122 blev lagt I kurven.

Gå til webshoppen

Per diametri differenti 4-10 mm con due viti

2 produkter

artikelnr. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, CCT (EU): 85359000, Bruttovægt: 148.00 g, VPE: 50.00 pz.

billeder

Open PDF

Yderligere information

CAD filer

Connettore parallelo per diametri 4-10 mm con due viti Fe/tZn
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 4-10 mm
Vite: M8 x 30 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 4.10 SKM8X30 STTZN
Art.: 305000
o similare.

Certificater

Tekniske data

Materiale morsetto	Fe/tZn
Campo di serraggio Td / Td	4-10 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 305000 blev tilføjet til notesblok.

Gå til notesblok

Produkt 305000 blev lagt I kurven.

Gå til webshoppen

artikelnr. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, CCT (EU): 85369095, Bruttovægt: 153.00 g, VPE: 50.00 pz.

billeder

Open PDF

Yderligere information

CAD filer

Connettore parallelo per diametri 4-10 mm con due viti Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 4-10 mm
Campo di serraggio (semirigido / cordato): 10-70 mm2
Vite: M8 x 30 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 4.10 SKM8X30 CU
Art.: 305007
o similare.

Certificater

Tekniske data

Materiale morsetto	Cu
Campo di serraggio Td / Td	4-10 mm
Campo di serraggio (semirigido / cordato)	10-70 mm²
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td / Td	4-10 mm
Campo di serraggio (semirigido / cordato)	10-70 mm²
Vite	di M8 x 30 mm
Materiale vite / dado	INOX (V4A)
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 305007 blev tilføjet til notesblok.

Gå til notesblok

Produkt 305007 blev lagt I kurven.

Gå til webshoppen

Per diametri di conduttori cordati uguali e diversi, piccolo

Con filetto sulla base e dado autobloccante M8.
La corrente di corto circuito si riferisce al conduttore cordato in Cu 70 mm².

1 produkt

artikelnr. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, CCT (EU): 85359000, Bruttovægt: 238.30 g, VPE: 25.00 pz.

billeder

Open PDF

Yderligere information

CAD filer

Connettore parallelo per diametri corda differenti piccoli Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 5-12,5 mm
Campo di serraggio (semirigido / cordato): 16-95 mm2
Vite: M8 x 45 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 5.12.5 SKM8X45 CU
Art.: 306100
o similare.

Certificater

Tekniske data

Materiale morsetto	Cu
Campo di serraggio Td / Td	5-12,5 mm
Campo di serraggio (semirigido / cordato)	16-95 mm²
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td / Td	5-12,5 mm
Campo di serraggio (semirigido / cordato)	16-95 mm²
Vite	di M8 x 45 mm
Materiale vite / dado	INOX (V4A)
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 306100 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306100 blev lagt I kurven.

Gå til webshoppen

Per diametri di conduttori cordati uguali e diversi, grande

Con filetto sulla base e dado autobloccante M10.
La corrente di corto circuito si riferisce a conduttore cordato in Cu 70 mm².

1 produkt

artikelnr. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, CCT (EU): 85359000, Bruttovægt: 412.00 g, VPE: 25.00 pz.

billeder

Open PDF

Yderligere information

CAD filer

Connettore parallelo per diametri corda differenti grande Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 5-16 mm
Campo di serraggio (semirigido / cordato): 16-150 mm2
Vite: M10 x 50 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 5.16 SKM10X50 CU
Art.: 306101
o similare.

Certificater

Tekniske data

Materiale morsetto	Cu
Campo di serraggio Td / Td	5-16 mm
Campo di serraggio (semirigido / cordato)	16-150 mm²
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	Cu
Campo di serraggio Td / Td	5-16 mm
Campo di serraggio (semirigido / cordato)	16-150 mm²
Vite	di M10 x 50 mm
Materiale vite / dado	INOX (V4A)
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13,6 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Produkt 306101 blev tilføjet til notesblok.

Gå til notesblok

Produkt 306101 blev lagt I kurven.

Gå til webshoppen

Results for products (0)

Results for content (0)

Connettore parallelo

Per diametri uguali con una vite

artikelnr. 306020 PV 7.10 FRM10X35 STTZN

Produkt 306020 blev tilføjet til notesblok.

Produkt 306020 blev lagt I kurven.

artikelnr. 306029 PV 7.10 FRM10X35 V4A

Produkt 306029 blev tilføjet til notesblok.

Produkt 306029 blev lagt I kurven.

Per diametri uguali con due viti

artikelnr. 307000 PV 7.10 SKM8X20 STTZN

Produkt 307000 blev tilføjet til notesblok.

Produkt 307000 blev lagt I kurven.

artikelnr. 307007 PV 7.10 SKM8X20 CU

Produkt 307007 blev tilføjet til notesblok.

Produkt 307007 blev lagt I kurven.

Per diametri differenti con una vite

artikelnr. 306121 PV 6.22 FRM10X40 STBLANK

Produkt 306121 blev tilføjet til notesblok.

Produkt 306121 blev lagt I kurven.

artikelnr. 306122 PV 6.22 FRM10X40 STTZN

Produkt 306122 blev tilføjet til notesblok.

Produkt 306122 blev lagt I kurven.

Per diametri differenti 4-10 mm con due viti

artikelnr. 305000 PV 4.10 SKM8X30 STTZN

Produkt 305000 blev tilføjet til notesblok.

Produkt 305000 blev lagt I kurven.

artikelnr. 305007 PV 4.10 SKM8X30 CU

Produkt 305007 blev tilføjet til notesblok.

Produkt 305007 blev lagt I kurven.

Per diametri di conduttori cordati uguali e diversi, piccolo

artikelnr. 306100 PV 5.12.5 SKM8X45 CU

Produkt 306100 blev tilføjet til notesblok.

Produkt 306100 blev lagt I kurven.

Per diametri di conduttori cordati uguali e diversi, grande

artikelnr. 306101 PV 5.16 SKM10X50 CU

Produkt 306101 blev tilføjet til notesblok.

Produkt 306101 blev lagt I kurven.

Connettore parallelo

Per diametri uguali con una vite

artikelnr. 306020 PV 7.10 FRM10X35 STTZN

Du er ikke autoriseret til at downloade 306020.stp

Du er ikke autoriseret til at downloade 306020.igs

Du er ikke autoriseret til at downloade 306020.jt

Du er ikke autoriseret til at downloade 306020.dwg

Du er ikke autoriseret til at downloade 306020m_D.dxf

Produkt 306020 blev tilføjet til notesblok.

Produkt 306020 blev lagt I kurven.

artikelnr. 306029 PV 7.10 FRM10X35 V4A

Du er ikke autoriseret til at downloade 306020.stp

Du er ikke autoriseret til at downloade 306020.igs

Du er ikke autoriseret til at downloade 306020.jt

Du er ikke autoriseret til at downloade 306020.dwg

Du er ikke autoriseret til at downloade 306020m_D.dxf

Produkt 306029 blev tilføjet til notesblok.

Produkt 306029 blev lagt I kurven.

Per diametri uguali con due viti

artikelnr. 307000 PV 7.10 SKM8X20 STTZN

Du er ikke autoriseret til at downloade 307000m_D.dxf

Produkt 307000 blev tilføjet til notesblok.

Produkt 307000 blev lagt I kurven.

artikelnr. 307007 PV 7.10 SKM8X20 CU

Du er ikke autoriseret til at downloade 307007m_D.dxf

Produkt 307007 blev tilføjet til notesblok.

Produkt 307007 blev lagt I kurven.

Per diametri differenti con una vite

artikelnr. 306121 PV 6.22 FRM10X40 STBLANK

Du er ikke autoriseret til at downloade 306121.stp

Du er ikke autoriseret til at downloade 306121.igs

Du er ikke autoriseret til at downloade 306121.jt

Du er ikke autoriseret til at downloade 306121.dwg

Du er ikke autoriseret til at downloade 306121_306122m_D.dxf

Produkt 306121 blev tilføjet til notesblok.

Produkt 306121 blev lagt I kurven.

artikelnr. 306122 PV 6.22 FRM10X40 STTZN

Du er ikke autoriseret til at downloade 306122.stp

Du er ikke autoriseret til at downloade 306122.igs

Du er ikke autoriseret til at downloade 306122.jt

Du er ikke autoriseret til at downloade 306122.dwg

Du er ikke autoriseret til at downloade 306121_306122m_D.dxf

Produkt 306122 blev tilføjet til notesblok.

Produkt 306122 blev lagt I kurven.

Per diametri differenti 4-10 mm con due viti

artikelnr. 305000 PV 4.10 SKM8X30 STTZN

Du er ikke autoriseret til at downloade 305000.stp

Du er ikke autoriseret til at downloade 305000.igs

Du er ikke autoriseret til at downloade 305000.jt

Du er ikke autoriseret til at downloade 305000.dwg

Du er ikke autoriseret til at downloade 305000m_D.dxf

Produkt 305000 blev tilføjet til notesblok.

Produkt 305000 blev lagt I kurven.

artikelnr. 305007 PV 4.10 SKM8X30 CU

Du er ikke autoriseret til at downloade 305000.stp

Du er ikke autoriseret til at downloade 305000.igs

Du er ikke autoriseret til at downloade 305000.jt

Du er ikke autoriseret til at downloade 305000.dwg

Du er ikke autoriseret til at downloade 305000m_D.dxf

Produkt 305007 blev tilføjet til notesblok.

Produkt 305007 blev lagt I kurven.

Per diametri di conduttori cordati uguali e diversi, piccolo

artikelnr. 306100 PV 5.12.5 SKM8X45 CU

Du er ikke autoriseret til at downloade 306100.stp

Du er ikke autoriseret til at downloade 306100.igs

Du er ikke autoriseret til at downloade 306100.jt

Du er ikke autoriseret til at downloade 306100.dwg

Du er ikke autoriseret til at downloade 306100m_D.dxf

Produkt 306100 blev tilføjet til notesblok.

Produkt 306100 blev lagt I kurven.

Per diametri di conduttori cordati uguali e diversi, grande

artikelnr. 306101 PV 5.16 SKM10X50 CU

Du er ikke autoriseret til at downloade 306101.stp

Du er ikke autoriseret til at downloade 306101.igs

Du er ikke autoriseret til at downloade 306101.jt

Du er ikke autoriseret til at downloade 306101.dwg

Du er ikke autoriseret til at downloade 306101m_D.dxf

Produkt 306101 blev tilføjet til notesblok.

Produkt 306101 blev lagt I kurven.
