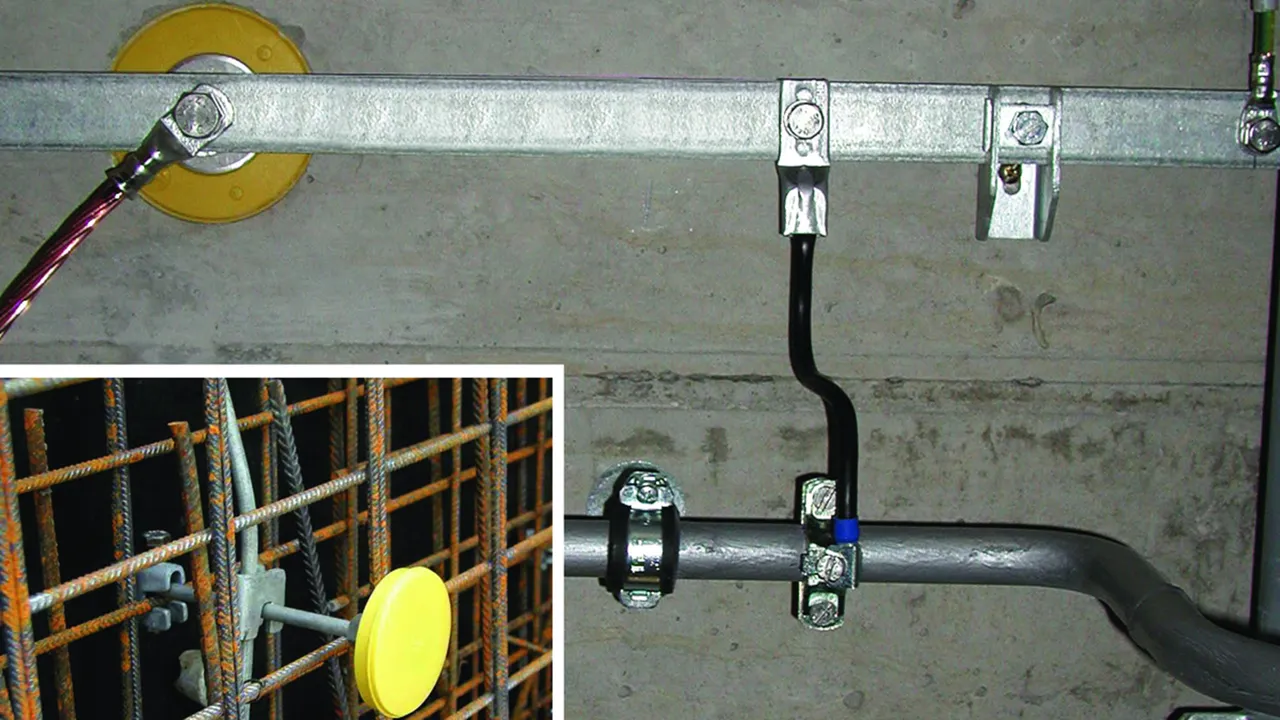

Punti fissi di terra

Per strutture in calcestruzzo come collegamento, resistente alla corrosione, all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione di calate p.es. all'armatura dell'edificio.
Con il doppio filetto M10 e M12 si devono rispettare le seguenti lunghezze minime delle viti da utilizzare:
35 mm con M10 (lunghezza filetto 40 mm)
15 mm con M12 (lunghezza filetto 20 mm)

– Possibilità di collegamento all'astina di collegamento con morsetto a croce p.es. Art.319 201 o morsetto di collegamento p.es. Art. 308 025 per l'armatura
– Possibilità di collegamento per barra equipotenziale p.es. terminali Art. 390 499
– Possibilità di collegamento per conduttori piatti allla piastra di connessione (davanti) oppure senza astina di collegamento (sul retro) p.es. morsetto di collegamento Art. 478 141 oppure 478 129
– Astina di collegamento avvitabile oppure fissa
– Coperchio in materiale plastico (giallo) innestabile e con guarnizione stagna provata a pressione (pressione di prova 0,5 bar)

Tipo M

Con astina di collegamento (l = 180 mm, Ø10 mm).

2 produkter

artikelnr. 478011 EFPM M10 12 V4A L230 STTZN

GTIN 4013364033054, CCT (EU): 85359000, Bruttovægt: 312.50 g, VPE: 25.00 pz.

billeder

Yderligere information

Punto fisso di terra Tipo M INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo M con astina di collegamento (l = 180 mm, Ø10 mm)
Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento: Fe/tZn
Corrente di corto circuito (AC 50 Hz / DC): 6,5 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPM M10 12 V4A L230 STTZN
Art.: 478011
o similare.

Certificater



Tekniske data

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento Fe/tZn
Collegamento piastra Ø 80 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,5 kA
Riferimento norma CEI EN 62561-1

Produkt 478011 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478011 blev lagt I kurven.

Gå til webshoppen

artikelnr. 478019 EFPM M10 12 V4A L230 V2A

GTIN 4013364072107, CCT (EU): 85359000, Bruttovægt: 310.10 g, VPE: 25.00 pz.

billeder

Yderligere information

Punto fisso di terra Tipo M INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo M con astina di collegamento (l = 180 mm, Ø10 mm)
Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento: INOX
Corrente di corto circuito (AC 50 Hz / DC): 3,9 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPM M10 12 V4A L230 V2A
Art.: 478019
o similare.

Certificater



Tekniske data

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento INOX
Collegamento piastra Ø 80 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,9 kA
Riferimento norma CEI EN 62561-1

Produkt 478019 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478019 blev lagt I kurven.

Gå til webshoppen

Tipo M senza astina di collegamento

1 produkt

artikelnr. 478012 EFPM M10 12 V4A

GTIN 4013364069183, CCT (EU): 85359000, Bruttovægt: 192.00 g, VPE: 20.00 pz.

billeder

Yderligere information

Punto fisso di terra Tipo M senza astina di collegamento INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo M senza astina di collegamento
Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Corrente di corto circuito (AC 50 Hz / DC): 9,3 kA (con capocorda in rame)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPM M10 12 V4A
Art.: 478012
o similare.



Tekniske data

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Collegamento piastra Ø 80 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,3 kA (con capocorda in rame)
Riferimento norma CEI EN 62561-1

Produkt 478012 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478012 blev lagt I kurven.

Gå til webshoppen

Tipo M pressata

Astina di collegamento (l = 180 mm, Ø10 mm).

2 produkter

artikelnr. 478041 EFPM M10 12 V4A L245 VP STTZN

GTIN 4013364105157, CCT (EU): 85359000, Bruttovægt: 318.90 g, VPE: 25.00 pz.

forrige

billeder

Yderligere information

Punto fisso di terra Tipo M pressata INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo M con astina di collegamento (l = 180 mm, Ø10 mm)


Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento: Fe/tZn
Corrente di corto circuito (AC 50 Hz / DC): 3,7 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPM M10 12 V4A L245 VP STTZN
Art.: 478041
o similare.

Certificater



Tekniske data

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento Fe/tZn
Collegamento piastra Ø 80 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,7 kA
Riferimento norma CEI EN 62561-1
Art. 478 049 con omologazione UL.

Produkt 478041 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478041 blev lagt I kurven.

Gå til webshoppen

artikelnr. 478049 EFPM M10 12 V4A L245 VP V2A

GTIN 4013364105164, CCT (EU): 85359000, Bruttovægt: 318.10 g, VPE: 25.00 pz.

forrige

billeder

Yderligere information

Punto fisso di terra Tipo M pressata INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo M pressata astina di collegamento (l = 180 mm, Ø10 mm)
Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento: INOX
Corrente di corto circuito (AC 50 Hz / DC): 3,3 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPM M10 12 V4A L245 VP V2A
Art.: 478049
o similare.

Certificater



Tekniske data

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento INOX
Collegamento piastra Ø 80 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,3 kA
Riferimento norma CEI EN 62561-1
Art. 478 049 con omologazione UL.

Produkt 478049 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478049 blev lagt I kurven.

Gå til webshoppen

Tipo M pressata con ulteriore barriera stagna

Contro l'eventuale entrata dell'acqua lungo l'astina nella parete (provato con aria compressa 5 bar secondo CEI EN 62561-5 e con pressione dell'acqua di 1 bar). Adatto per cemento impermeabile all'acqua.

1 produkt

artikelnr. 478051 EFPM M10 12 V4A WS L245 VP STTZN

GTIN 4013364124448, CCT (EU): 85359000, Bruttovægt: 370.00 g, VPE: 10.00 pz.

billeder

Yderligere information

Punto fisso di terra Tipo M pressata con ulteriore barriera stagna INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo M pressata con ulteriore barriera stagna contro l'eventuale entrata acqua lungo l'astina nella parete
(provato con aria compressa 5 bar secondo CEI EN 62561-5 e secondo FprEN 62561-5 (stato 06 2008))
Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento: Fe/tZn
Corrente di corto circuito (AC 50 Hz / DC): 3,7 kA
Materiale barriera stangna: PVC
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPM M10 12 V4A WS L245 VP STTZN
Art.: 478051
o similare.

Certificater



Tekniske data

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento Fe/tZn
Collegamento piastra Ø 80 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,7 kA
Materiale barriera stangna PVC
Riferimento norma CEI EN 62561-1

Produkt 478051 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478051 blev lagt I kurven.

Gå til webshoppen

Tipo M con morsetto MV

Per conduttori tondi 8-10 mm, forma costruttiva con ridotta necessità di spazio nella cassaforma.

1 produkt

artikelnr. 478112 EFPM M10 12 V4A MVK8.10 STTZN

GTIN 4013364118140, CCT (EU): 85359000, Bruttovægt: 286.40 g, VPE: 25.00 pz.

billeder

Yderligere information

Punto fisso di terra Tipo M con morsetto MV INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo M con morsetto MV per conduttori tondi 8-10 mm, forma costruttiva con ridotta necessità di spazio nella cassaforma
Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Materiale morsetto MV: Fe/tZn
Campo di serraggio morsetto Rd / Rd: 8-10 mm
Corrente di corto circuito (AC 50 Hz / DC): 9,3 kA
Esecuzione: con anello a O e morsetto MV
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPM M10 12 V4A MVK8.10 STTZN
Art.: 478112
o similare.

Certificater



Tekniske data

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Materiale morsetto MV Fe/tZn
Campo di serraggio morsetto Rd / Rd 8-10 mm
Collegamento piastra Ø 80 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,3 kA
Esecuzione con anello a O e morsetto MV
Riferimento norma CEI EN 62561-1

Produkt 478112 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478112 blev lagt I kurven.

Gå til webshoppen

Tipo K

Con anello in materiale plastico ed astina di collegamento (l = 180 mm, Ø10 mm).

1 produkt

artikelnr. 478200 EFPK M10 12 V4A L230 STTZN

GTIN 4013364035652, CCT (EU): 85359000, Bruttovægt: 278.20 g, VPE: 25.00 pz.

forrige

billeder

Yderligere information

Punto fisso di terra Tipo K INOX (V4A) M10 / M12
Punto fisso di terra come collegamento, resistente alla corrosione, p.es. della calata all'armatura dell'edificio o all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione
Tipo K con anello in materiale plastico ed astina di collegamento (l = 180 mm, Ø10 mm)
Filetto di connessione: M10 / M12
Materiale piastra: INOX (V4A)
Materiale n.: 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento: Fe/tZn
Corrente di corto circuito (AC 50 Hz / DC): 6,5 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: EFPK M10 12 V4A L230 STTZN
Art.: 478200
o similare.

Certificater



Tekniske data

Filetto di connessione M10 / M12
Materiale piastra INOX (V4A)
Materiale n. 1.4571 / 1.4404 / 1.4401
Materiale astina collegamento Fe/tZn
Collegamento piastra Ø 46 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,5 kA
Riferimento norma CEI EN 62561-1

Produkt 478200 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478200 blev lagt I kurven.

Gå til webshoppen
