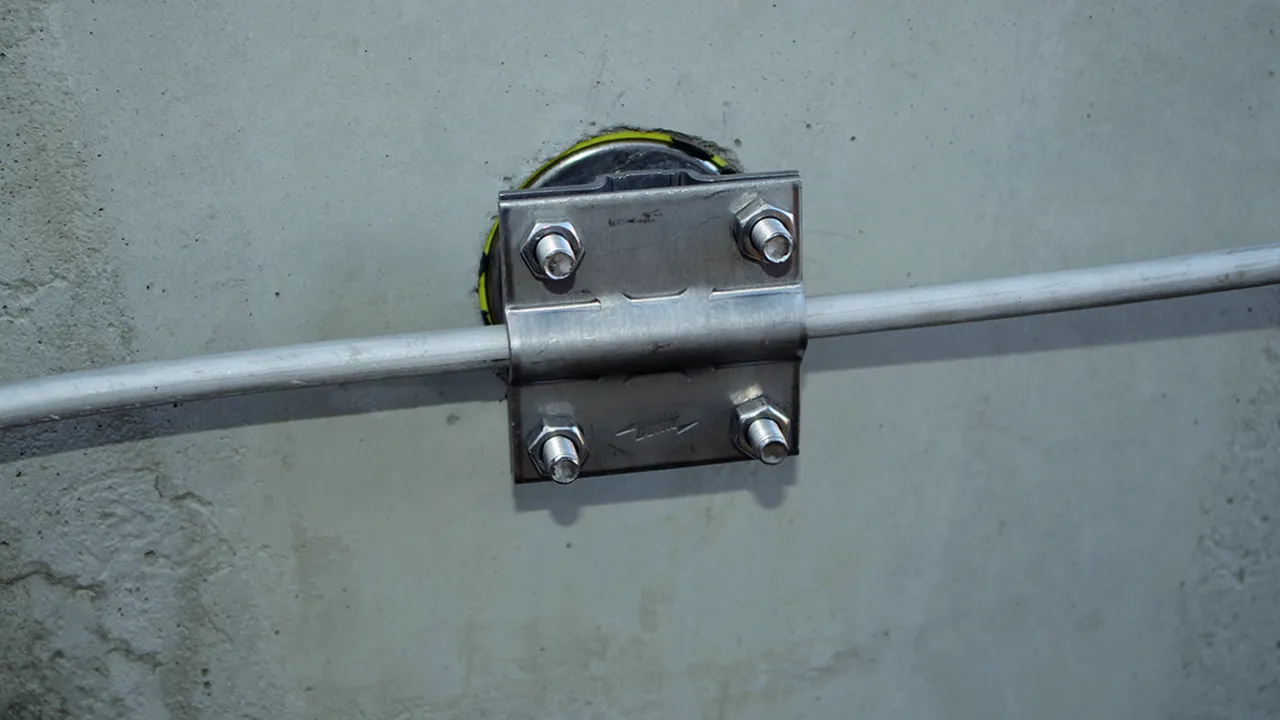

Morsetto di collegamento con perno filettato

Per il collegamento di conduttori Td e Pt ai punti fissi di terra con filetto M10 / 12 (p.es. Art. 478 011, 478 200) e filetto M16 (art. n. 478 027).
Esecuzioni con filetto di connessione M10 adatto anche per il montaggio sul retro del punto fisso di terra (senza astina di collegamento) p.es. per conduttore piatto.

Esecuzione pesante M10

1 produkt

artikelnr. 478141 AK 7.10 FL40 GBM10X45 STTZN

GTIN 4013364101425, CCT (EU): 85359000, Bruttovægt: 348.00 g, VPE: 10.00 pz.

billeder

Yderligere information

Morsetto di collegamento con perno filettato Versione pesante M10 Fe/tZn
Morsetti di collegamento con perno filettato
per il collegamento di conduttori Td e Pt
ai punti fissi di messa a terra con filettatura M10/12
Adatti anche al montaggio sulla parte posteriore del
punto fisso di messa a terra.
Materiale morsetto: Fe/tZn
Campo di serraggio Td/Pt: 7-10 / 30-40 mm
Campo di serraggio (semirigido / cordato): 35-95 mm2
Materiale perno: INOX
Vite: M10 x 45 / M8 x 25 mm
Materiale vite / dado: INOX
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK 7.10 FL40 GBM10X45 STTZN
Art.: 478141
o similare.

Certificater



Tekniske data

Materiale morsetto Fe/tZn
Campo di serraggio Td/Pt 7-10 / 30-40 mm
Campo di serraggio (semirigido / cordato) 35-95 mm2
Dimensioni 70 x 70 x 3 mm
Riferimento norma CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Produkt 478141 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478141 blev lagt I kurven.

Gå til webshoppen

Esecuzione pesante M12

1 produkt

artikelnr. 478149 AK 7.10 FL40 GBM12X55 V4A

GTIN 4013364154964, CCT (EU): 85359000, Bruttovægt: 400.50 g, VPE: 10.00 pz.

billeder

Yderligere information

Morsetto di collegamento con perno filettato Versione pesante M12 Inox (V4A)
Morsetti di collegamento con perno filettato
per il collegamento di conduttori Td e Pt ai
punti fissi di messa a terra con filettatura M10/12
Adatti anche al montaggio sulla parte posteriore del
punto fisso di messa a terra.
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Pt: 7-10 / 30-40 mm
Materiale perno: INOX (V4A)
Vite: M12 x 55 / M8 x 25 mm
Materiale vite / dado: INOX (V4A)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK 7.10 FL40 GBM12X55 V4A
Art.: 478149
o similare.

Certificater



Tekniske data

Materiale morsetto INOX (V4A)
Campo di serraggio Td/Pt 7-10 / 30-40 mm
Dimensioni 70 x 70 x 3 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,3 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Produkt 478149 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478149 blev lagt I kurven.

Gå til webshoppen

Esecuzione pesante M16

1 produkt

artikelnr. 478150 AK 7.10 FL40 GBM16X65 V4A

GTIN 4013364359512, CCT (EU): 85359000, Bruttovægt: 472.60 g, VPE: 10.00 pz.

billeder

Yderligere information

Morsetto di collegamento con perno filettato Versione pesante M16 Inox (V4A)
Morsetto di collegamento con perno filettato
per il collegamento di conduttori Td e Pt ai
punti fissi di messa a terra con filettatura M16
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Pt: 7-10 / 30-40 mm
Campo di serraggio (semirigido / cordato): 35-95 mm2
Materiale perno: INOX (V4A)
Vite: M16 x 65 / M8 x 25 mm
Materiale vite / dado: INOX (V4A)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK 7.10 FL40 GBM16X65 V4A
Art.: 478150
o similare.

Certificater



Tekniske data

Materiale morsetto INOX (V4A)
Campo di serraggio Td/Pt 7-10 / 30-40 mm
Campo di serraggio (semirigido / cordato) 35-95 mm2
Dimensioni 70 x 70 x 3 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 5,9 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Produkt 478150 blev tilføjet til notesblok.

Gå til notesblok

Produkt 478150 blev lagt I kurven.

Gå til webshoppen

Esecuzione leggera M10

1 produkt

artikelnr. 478129 AK ZS 8.10 FL30 GBM10X60 V4A

GTIN 4013364118508, CCT (EU): 85359000, Bruttovægt: 148.00 g, VPE: 10.00 pz.

billeder

Yderligere information

Morsetto di collegamento con perno filettato Versione leggera M10 Inox (V4A)
Morsetti di collegamento con perno filettato
per il collegamento di conduttori Td e Pt ai
punti fissi di messa a terra con filettatura M10/12
Adatti anche al montaggio sulla parte posteriore del
punto fisso di messa a terra.
Materiale morsetto: INOX (V4A)
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio (semirigido / cordato): 35-95 mm2
Materiale perno: INOX (V4A)
Vite: M10 x 60 / M8 x 16 mm
Materiale vite / dado: INOX (V4A)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK ZS 8.10 FL30 GBM10X60 V4A
Art.: 478129
o similare.

Certificater



Tekniske data

Materiale morsetto INOX (V4A)
Campo di serraggio Td/Pt 8-10 / 30 mm
Campo di serraggio (semirigido / cordato) 35-95 mm2
Dimensioni 58 x 30 x 2,5 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,7 kA
*) Per l'attribuzione precisa vedi certificato di prova.
