Elementi di connessione lato fase per linee aeree

Per l’equipaggiamento sul lato fase di dispositivi uni- e tripolari di messa a terra ed in corto circuito su linee aeree
Con guida per l’agganciamento per il sicuro aggancio su conduttori aerei
Facile aggancio tramite elemento di pressione a molla
Esecuzione PK1 antirotazione rispettivamente PK2 e codolo lungo con innesto a baionentta
Dispositivi di messa a terra ed in corto circuito possono essere assemblati online tramite il configuratore EuK

Details

Pinza di fase con guida fissa di
agganciamento per il sicuro aggancio.

lorem ipsum — Pinza di fase con guida fissa di
agganciamento per il sicuro aggancio.

Pinza di fase con elemento di pressione a molla.

Pinza con codolo lungo e fioretto di messa a terra con giunto in alluminio

Capocorda pressato tipo **PK2**:
senza asola sul capicorda per elementi di connessione di altri fornitori a richiesta.

Capocorda pressato tipo **PK1**:
antirotazione tramite asola sul capocorda (esecuzione standard).

Pinza di fase a vite in esecuzione normale

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 produkter

artikelnr. 784201 PSK 4 30 SQL

GTIN 4013364006591, CCT (EU): 85359000, Bruttovægt: 880.00 g, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Produkt 784201 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784201 blev lagt I kurven.

Gå til webshoppen

artikelnr. 784301 PSK 10 65 SQL

GTIN 4013364006553, CCT (EU): 85359000, Bruttovægt: 1.70 kg, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Produkt 784301 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784301 blev lagt I kurven.

Gå til webshoppen

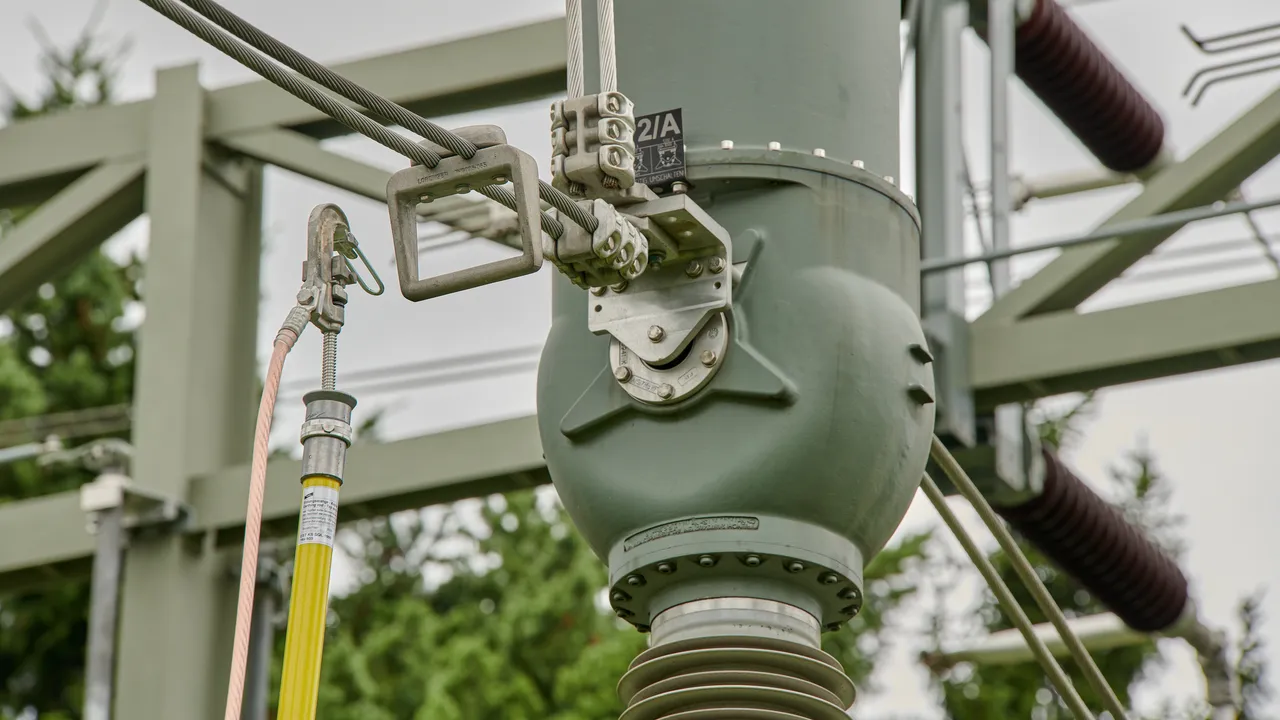

Pinza di fase a vite con guida per l'aggancio

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 produkter

artikelnr. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, CCT (EU): 85359000, Bruttovægt: 1.47 kg, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

Produkt 784401 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784401 blev lagt I kurven.

Gå til webshoppen

artikelnr. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, CCT (EU): 85359000, Bruttovægt: 2.12 kg, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

Produkt 784501 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784501 blev lagt I kurven.

Gå til webshoppen

Pinza di fase a vite con precarico a molla

L'aggancio avviene tramite la pinza sotto carico.

1 produkt

artikelnr. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, CCT (EU): 85359000, Bruttovægt: 600.00 g, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Produkt 784480 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784480 blev lagt I kurven.

Gå til webshoppen

Pinza di fase a vite con elevato campo di serraggio

Specialmente adatto per conduttori in Al e Al/Fe, tubi e punti fissi di fase.

1 produkt

artikelnr. 784085 PSK 10 85 SQL

GTIN 4013364018686, CCT (EU): 85359000, Bruttovægt: 872.00 g, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Produkt 784085 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784085 blev lagt I kurven.

Gå til webshoppen

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

Particolarmente adatta per corde in Al e Al-St, tubi e punti fissi di terra lato fase.

1 produkt

artikelnr. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, CCT (EU): 82055980, Bruttovægt: 5.71 kg, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale tubo isolante	tubo in poliestere rinforzato con fibre di vetro
Materiale giunto a innesto, impugnatura a croce	lega Al
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm
Diametro fioretto	43 mm

Produkt 769511 blev tilføjet til notesblok.

Gå til notesblok

Produkt 769511 blev lagt I kurven.

Gå til webshoppen

Pinza di fase a vite

Specialmente adatta nell’impiego inclinato.

2 produkter

artikelnr. 784032 PSK 10 32 SQL

GTIN 4013364018679, CCT (EU): 85359000, Bruttovægt: 843.00 g, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

CAD filer

Tekniske data

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Produkt 784032 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784032 blev lagt I kurven.

Gå til webshoppen

artikelnr. 784033 PSK 10 50 SQL

GTIN 4013364553637, CCT (EU): 85359000, Bruttovægt: 936.00 g, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

CAD filer

Tekniske data

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Produkt 784033 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784033 blev lagt I kurven.

Gå til webshoppen

Pinza di fase con staffa di sicurezza

Specialmente adatta nell'impiego inclinato.

1 produkt

artikelnr. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, CCT (EU): 85359000, Bruttovægt: 1.01 kg, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale guida per l'aggancio	INOX

Produkt 784038 blev tilføjet til notesblok.

Gå til notesblok

Produkt 784038 blev lagt I kurven.

Gå til webshoppen

Pinza per punti fissi a sfera, fissa

2 produkter

artikelnr. 772314 KKH 20 SQL

GTIN 4013364080171, CCT (EU): 85359000, Bruttovægt: 446.00 g, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

Produkt 772314 blev tilføjet til notesblok.

Gå til notesblok

Produkt 772314 blev lagt I kurven.

Gå til webshoppen

artikelnr. 772324 KKH 25 SQL

GTIN 4013364080188, CCT (EU): 85359000, Bruttovægt: 719.00 g, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	42,0 kA
Corrente max di corto circuito I_k1 s	29,6 kA

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	42,0 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

Produkt 772324 blev tilføjet til notesblok.

Gå til notesblok

Produkt 772324 blev lagt I kurven.

Gå til webshoppen

Pinza universale

2 produkter

artikelnr. 773236 UK 25 SQL

GTIN 4013364114579, CCT (EU): 85359000, Bruttovægt: 713.50 g, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Produkt 773236 blev tilføjet til notesblok.

Gå til notesblok

Produkt 773236 blev lagt I kurven.

Gå til webshoppen

artikelnr. 773331 UK 30 SQL

GTIN 4013364069244, CCT (EU): 85359000, Bruttovægt: 793.00 g, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Produkt 773331 blev tilføjet til notesblok.

Gå til notesblok

Produkt 773331 blev lagt I kurven.

Gå til webshoppen

Elementi di connessione lato fase per linee aeree

Details

Pinza di fase a vite in esecuzione normale

artikelnr. 784201 PSK 4 30 SQL

Produkt 784201 blev tilføjet til notesblok.

Produkt 784201 blev lagt I kurven.

artikelnr. 784301 PSK 10 65 SQL

Produkt 784301 blev tilføjet til notesblok.

Produkt 784301 blev lagt I kurven.

Pinza di fase a vite con guida per l'aggancio

artikelnr. 784401 PSK 4 30 SQL EH

Produkt 784401 blev tilføjet til notesblok.

Produkt 784401 blev lagt I kurven.

artikelnr. 784501 PSK 10 65 SQL EH

Produkt 784501 blev tilføjet til notesblok.

Produkt 784501 blev lagt I kurven.

Pinza di fase a vite con precarico a molla

artikelnr. 784480 PSK FV 4 30 SQL

Produkt 784480 blev tilføjet til notesblok.

Produkt 784480 blev lagt I kurven.

Pinza di fase a vite con elevato campo di serraggio

artikelnr. 784085 PSK 10 85 SQL

Produkt 784085 blev tilføjet til notesblok.

Produkt 784085 blev lagt I kurven.

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

artikelnr. 769511 ESTC PSK 5000 SN7249

Du er ikke autoriseret til at downloade 769511m_D.dxf

Produkt 769511 blev tilføjet til notesblok.

Produkt 769511 blev lagt I kurven.

Pinza di fase a vite

artikelnr. 784032 PSK 10 32 SQL

Du er ikke autoriseret til at downloade 784032.stp

Du er ikke autoriseret til at downloade 784032.igs

Du er ikke autoriseret til at downloade 784032.dwg

Du er ikke autoriseret til at downloade 784032.jt

Du er ikke autoriseret til at downloade 784032m_D.dxf

Produkt 784032 blev tilføjet til notesblok.

Produkt 784032 blev lagt I kurven.

artikelnr. 784033 PSK 10 50 SQL

Du er ikke autoriseret til at downloade 784032.stp

Du er ikke autoriseret til at downloade 784032.igs

Du er ikke autoriseret til at downloade 784032.dwg

Du er ikke autoriseret til at downloade 784032.jt

Du er ikke autoriseret til at downloade 784032m_D.dxf

Produkt 784033 blev tilføjet til notesblok.

Produkt 784033 blev lagt I kurven.

Pinza di fase con staffa di sicurezza

artikelnr. 784038 PSK 10 32 SQL SB

Produkt 784038 blev tilføjet til notesblok.

Produkt 784038 blev lagt I kurven.

Pinza per punti fissi a sfera, fissa

artikelnr. 772314 KKH 20 SQL

Produkt 772314 blev tilføjet til notesblok.

Produkt 772314 blev lagt I kurven.

artikelnr. 772324 KKH 25 SQL

Produkt 772324 blev tilføjet til notesblok.

Produkt 772324 blev lagt I kurven.

Pinza universale

artikelnr. 773236 UK 25 SQL

Produkt 773236 blev tilføjet til notesblok.

Produkt 773236 blev lagt I kurven.

artikelnr. 773331 UK 30 SQL

Produkt 773331 blev tilføjet til notesblok.

Produkt 773331 blev lagt I kurven.
