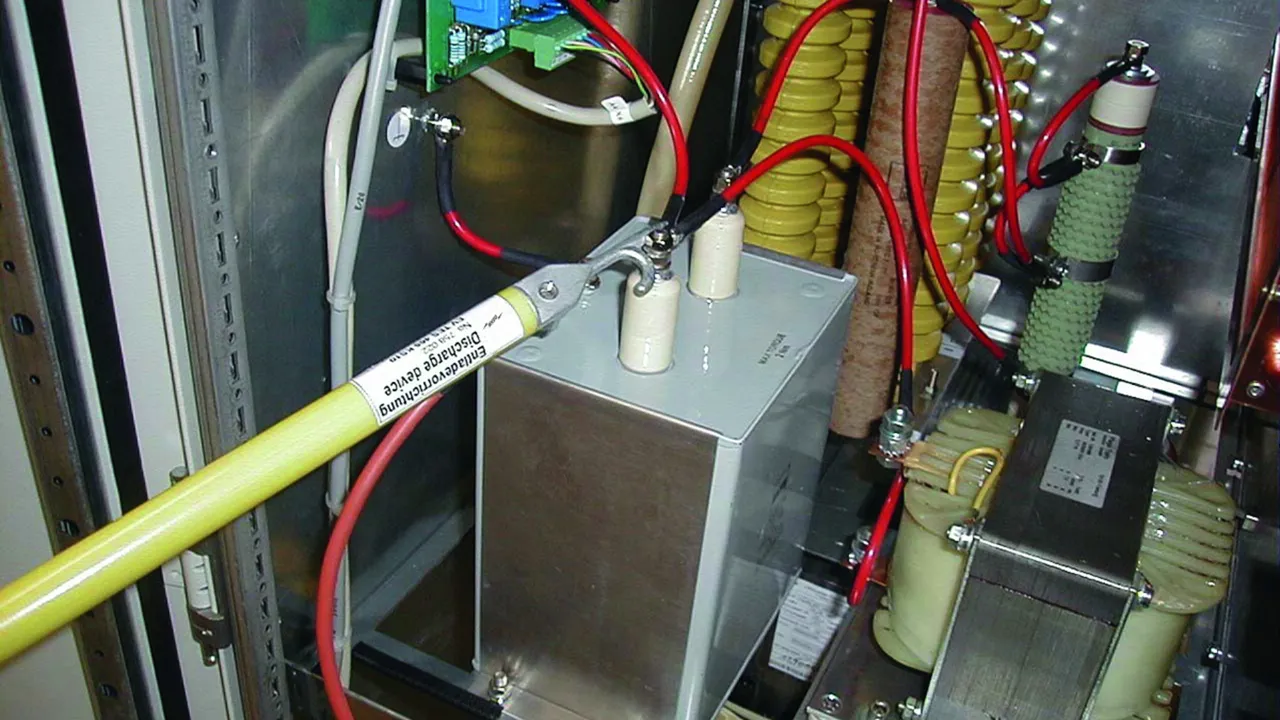

Dispositivi di scarica e compensazione del potenziale

Per la dispersione delle cariche elettrostatiche
Punte di prova di diverse tipologie
Gancio di fissaggio specifico per impianti elettrostatici, da applicare a conduttori tondi Ø12 ... 26,5 mm
Passacavi stagni con rivestimento plastico e protezione antitorsione aggiuntiva

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

1 produkt

artikelnr. 758020 EV TES 465 EK

GTIN 4013364098992, CCT (EU): 85369095, Bruttovægt: 1.44 kg, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Produkt 758020 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758020 blev lagt I kurven.

Gå til webshoppen

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

1 produkt

artikelnr. 758021 EV TES 465 EZ

GTIN 4013364099005, CCT (EU): 85369095, Bruttovægt: 1.20 kg, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Produkt 758021 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758021 blev lagt I kurven.

Gå til webshoppen

Dispositivo di scarica con impugnatura e capocorda lato terra

Foro Ø8,4 mm e cavo in silicone

1 produkt

artikelnr. 758022 EV TES 465 KS10

GTIN 4013364099012, CCT (EU): 85369095, Bruttovægt: 750.00 g, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Produkt 758022 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758022 blev lagt I kurven.

Gå til webshoppen

Dispositivo di scarica con morsetto di terra con vite ad alette

1 produkt

artikelnr. 758001 EV TS 2000 EK

GTIN 4013364004030, CCT (EU): 85369095, Bruttovægt: 3.22 kg, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova	lega rame/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Produkt 758001 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758001 blev lagt I kurven.

Gå til webshoppen

Dispositivo di scarica con pinza di terra con molla di serraggio

1 produkt

artikelnr. 758003 EV TS 2000 EZ

GTIN 4013364004047, CCT (EU): 85369095, Bruttovægt: 2.95 kg, VPE: 1.00 pz.

billeder

Yderligere information

Tekniske data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova	lega rame/gal Sn
^*) Collaudo secondo dichiarazione del produttore

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Capacità isolante del tubo isolante (DIN VDE 0681-1)	75 kV
Corrente impulsiva di scarica max (8/20 µs)*	50 kA
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro
^*) Collaudo secondo dichiarazione del produttore

Produkt 758003 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758003 blev lagt I kurven.

Gå til webshoppen

Dispositivo di messa a terra con morsetto dotato di volantino

Per il fissaggio a conduttori tondi Ø12 ... 26,5 mm per impianti elettrostatici

1 produkt

artikelnr. 758015 EV EH 1725 EK

GTIN 4013364041608, CCT (EU): 85369095, Bruttovægt: 3.62 kg, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Materiale del gancio di fissaggio	Bronzo/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Parte collegabile all’impianto di messa a terra	Morsetto di terra tipo F 2, campo di serraggio fino a 30 mm
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di fissaggio	Bronzo/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Produkt 758015 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758015 blev lagt I kurven.

Gå til webshoppen

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 produkt

artikelnr. 758025 EV TES STK 1500 KS

GTIN 4013364127838, CCT (EU): 85369095, Bruttovægt: 2.29 kg, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Produkt 758025 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758025 blev lagt I kurven.

Gå til webshoppen

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 produkt

artikelnr. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, CCT (EU): 85369095, Bruttovægt: 5.16 kg, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Materiale del gancio di sospensione	INOX

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di sospensione	INOX
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Produkt 758028 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758028 blev lagt I kurven.

Gå til webshoppen

Dispositivo di compensazione del potenziale con morsetti di terra isolati

1 produkt

artikelnr. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, CCT (EU): 85369095, Bruttovægt: 3.21 kg, VPE: 1.00 pz.

billeder

Yderligere information

Tekniske data

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm
Colore morsetto A / B / C	nero
Colore morsetto D	rosso
Tipi di serraggio disponibili per i morsetti	> 500
Corrente continua max ammissibile	10 A
Intervallo di temperatura di esercizio	-30 °C ... +50 °C
Intervallo di temperatura per lo stoccaggio	-40 °C ... +70 °C
Struttura del conduttore	Treccia di rame non zincato a fili sottili secondo VDE 0295-6
Rigidità dielettrica della guaina del conduttore	≥ 10 kV/mm
Spessore della parete isolante	1,20 mm (valore tipico)
Isolamento	Miscela in PVC TM2 secondo HD21.1

Produkt 758099 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758099 blev lagt I kurven.

Gå til webshoppen

Dispositivo di scarica con impugnatura, senza conduttore di terra

1 produkt

artikelnr. 758036 EV TES 465 SN7215

GTIN 4013364133884, CCT (EU): 85369095, Bruttovægt: 1.35 kg, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Vite	M8 x 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Produkt 758036 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758036 blev lagt I kurven.

Gå til webshoppen

Dispositivo di scarica con punta di prova, senza conduttore di terra

1 produkt

artikelnr. 758075 EV TS STK 1470

GTIN 4013364247789, CCT (EU): 85369095, Bruttovægt: 1.75 kg, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1470 mm
Vite	M8 x 20 mm
Materiale della punta di prova	lega rame/gal Sn

Produkt 758075 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758075 blev lagt I kurven.

Gå til webshoppen

Dispositivo di scarica con punta di prova e gancio di fissaggio, senza conduttore di terra

1 produkt

artikelnr. 758085 EV TES STK 1500

GTIN 4013364247819, CCT (EU): 85369095, Bruttovægt: 1.42 kg, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

Tekniske data

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Vite	M8 x 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Produkt 758085 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758085 blev lagt I kurven.

Gå til webshoppen

Dispositivo di scarica con archetto di sospensione, senza conduttore di terra

1 produkt

artikelnr. 758095 EV EHB STK 1600

GTIN 4013364247826, CCT (EU): 85369095, Bruttovægt: 2.32 kg, VPE: 1.00 pz.

billeder

Open PDF

Yderligere information

CAD filer

Tekniske data

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Vite	M8 x 20 mm
Materiale del gancio di sospensione	INOX

Produkt 758095 blev tilføjet til notesblok.

Gå til notesblok

Produkt 758095 blev lagt I kurven.

Gå til webshoppen

Dispositivi di scarica e compensazione del potenziale

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

artikelnr. 758020 EV TES 465 EK

Produkt 758020 blev tilføjet til notesblok.

Produkt 758020 blev lagt I kurven.

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

artikelnr. 758021 EV TES 465 EZ

Produkt 758021 blev tilføjet til notesblok.

Produkt 758021 blev lagt I kurven.

Dispositivo di scarica con impugnatura e capocorda lato terra

artikelnr. 758022 EV TES 465 KS10

Produkt 758022 blev tilføjet til notesblok.

Produkt 758022 blev lagt I kurven.

Dispositivo di scarica con morsetto di terra con vite ad alette

artikelnr. 758001 EV TS 2000 EK

Produkt 758001 blev tilføjet til notesblok.

Produkt 758001 blev lagt I kurven.

Dispositivo di scarica con pinza di terra con molla di serraggio

artikelnr. 758003 EV TS 2000 EZ

Produkt 758003 blev tilføjet til notesblok.

Produkt 758003 blev lagt I kurven.

Dispositivo di messa a terra con morsetto dotato di volantino

artikelnr. 758015 EV EH 1725 EK

Produkt 758015 blev tilføjet til notesblok.

Produkt 758015 blev lagt I kurven.

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

artikelnr. 758025 EV TES STK 1500 KS

Produkt 758025 blev tilføjet til notesblok.

Produkt 758025 blev lagt I kurven.

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

artikelnr. 758028 EV EHB 1600 SN7114

Produkt 758028 blev tilføjet til notesblok.

Produkt 758028 blev lagt I kurven.

Dispositivo di compensazione del potenziale con morsetti di terra isolati

artikelnr. 758099 PAV 3+1 16 ZAK

Produkt 758099 blev tilføjet til notesblok.

Produkt 758099 blev lagt I kurven.

Dispositivo di scarica con impugnatura, senza conduttore di terra

artikelnr. 758036 EV TES 465 SN7215

Du er ikke autoriseret til at downloade 758036.stp

Du er ikke autoriseret til at downloade 758036.igs

Du er ikke autoriseret til at downloade 758036.jt

Du er ikke autoriseret til at downloade 758036.dwg

Produkt 758036 blev tilføjet til notesblok.

Produkt 758036 blev lagt I kurven.

Dispositivo di scarica con punta di prova, senza conduttore di terra

artikelnr. 758075 EV TS STK 1470

Produkt 758075 blev tilføjet til notesblok.

Produkt 758075 blev lagt I kurven.

Dispositivo di scarica con punta di prova e gancio di fissaggio, senza conduttore di terra

artikelnr. 758085 EV TES STK 1500

Produkt 758085 blev tilføjet til notesblok.

Produkt 758085 blev lagt I kurven.

Dispositivo di scarica con archetto di sospensione, senza conduttore di terra

artikelnr. 758095 EV EHB STK 1600

Du er ikke autoriseret til at downloade 758095.stp

Du er ikke autoriseret til at downloade 758095.igs

Du er ikke autoriseret til at downloade 758095.jt

Du er ikke autoriseret til at downloade 758095.dwg

Du er ikke autoriseret til at downloade 758095m_D.dxf

Produkt 758095 blev tilføjet til notesblok.

Produkt 758095 blev lagt I kurven.
