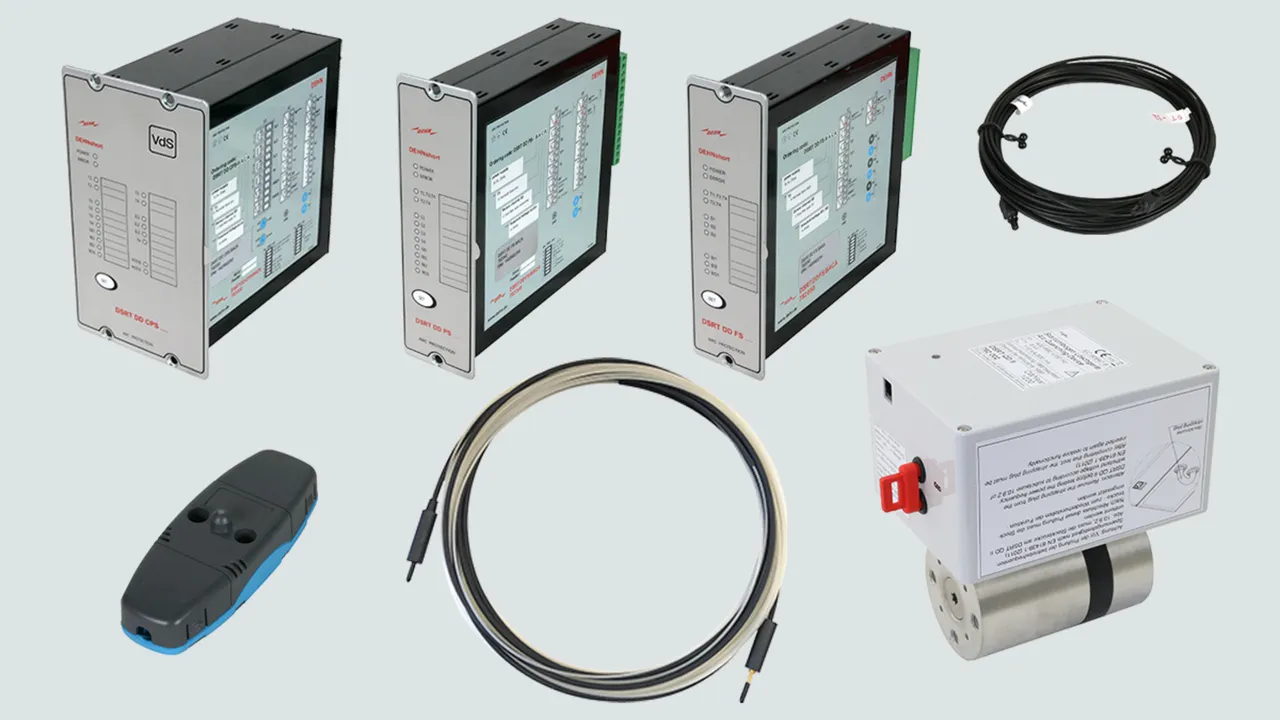

Sistema di protezione attiva contro gli archi elettrici DEHNshort

  • Protezione delle persone, del sistema e delle funzioni dell'impianto secondo la norma DIN EN 61439-2, parte 1 (IEC/TR 61641 ed. 3, 2014)
  • Impiego in quadri elettrici a bassa tensione secondo DIN EN 61439-2, dopo aver effettuato i test di integrazione secondo DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020)
  • Massima affidabilità dell'impianto
  • Progettazione di sistemi modulari
  • Lo stato del sistema è segnalato sulla parte anteriore dell’impianto.

Details

Sensori di luce installati
lorem ipsum
Dispositivi di rilevamento nella porta
lorem ipsum
Trasformatori di corrente di protezione installati
lorem ipsum
Dispositivi di estinzione in condizioni di installazione
lorem ipsum
Schema di circuito basilare
lorem ipsum

Yderligere information

Lignende emner

Dispositivo di rilevamento (corrente + luce)

Dispositivo di rilevamento DSRT DD CPS .... per il rilevamento di corrente e luce (sensori puntuali DSRT PS) con uscita per il collegamento di due dispositivi di estinzione DSRT QD II.

2 produkter

artikelnr. 782030 DSRT DD CPS BACA

GTIN 4013364245792, CCT (EU): 85364900, Bruttovægt: 1.48 kg, VPE: 1.00 pz.

billeder

Yderligere information

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per collegare sensori di luce di tipo puntuale
e un trasformatore di corrente
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 18 - 72 V DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 Sensore
Uscite relè: 4 a potenziale zero
5 A, 250 V AC/DC
Segnale di ingresso corrente: 1 / 5 A
Numero di connessioni del trasformatore di corrente:
3 per conduttore di fase 1 per corrente totale

Fabbricato: DEHN
Tipo: DSRT DD CPS BACA
Art.: 782030
o similare.

Certificater



Tekniske data

Tensione min / max (UN ) 18-72 V DC
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20
Dimensioni pannello frontale (lu x la ) 177 x 102 mm
Misure di montaggio (lu x la x p) 157 x 82 x 164 mm
Ingressi sensore S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Entrate corrente 1 A / 5 A (IL1, IL2, IL3, Io)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite ad alta velocità fino a 250 V AC/DC 2 A (HS01, HS02)
UsciteDispositivo di estinzione Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Tempo di intervento HSO < 2 ms
Tempo di intervento TX < 2 ms
Omologazioni VdS

Produkt 782030 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782030 blev lagt I kurven.

Gå til webshoppen

artikelnr. 782031 DSRT DD CPS AACA

GTIN 4013364245815, CCT (EU): 85364900, Bruttovægt: 1.48 kg, VPE: 1.00 pz.

billeder

Yderligere information

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per collegare sensori di luce di tipo puntuale
e un trasformatore di corrente
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 80 - 265 V AC/DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 Sensore
Uscite relè: 4 a potenziale zero
5 A, 250 V AC/DC
Segnale di ingresso corrente: 1 / 5 A
Numero di connessioni del trasformatore di corrente:
3 per conduttore di fase 1 per corrente totale

Fabbricato: DEHN
Tipo: DSRT DD CPS AACA
Art.: 782031
o similare.

Certificater



Tekniske data

Tensione min / max (UN ) 92-265 V AC / DC
Frequenza 50 / 60 Hz
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20
Dimensioni pannello frontale (lu x la ) 177 x 102 mm
Misure di montaggio (lu x la x p) 157 x 82 x 164 mm
Ingressi sensore S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Entrate corrente 1 A / 5 A (IL1, IL2, IL3, Io)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite ad alta velocità fino a 250 V AC/DC 2 A (HS01, HS02)
UsciteDispositivo di estinzione Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Tempo di intervento HSO < 2 ms
Tempo di intervento TX < 2 ms
Omologazioni VdS

Produkt 782031 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782031 blev lagt I kurven.

Gå til webshoppen

Dispositivo di rilevamento (sensore puntuale)

Dispositivo di rilevamento DSRT DD PS .... per il rilevamento della luce (sensori puntiformi DSRT PS) con uscita per il collegamento di due dispositivi di estinzione DSRT QD II.

2 produkter

artikelnr. 782040 DSRT DD PS BACA

GTIN 4013364245822, CCT (EU): 85364900, Bruttovægt: 953.00 g, VPE: 1.00 pz.

billeder

Yderligere information

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 12 sensori di luce puntuali
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 18 - 72 V DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 sensori)
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD PS BACA
Art.: 782040
o similare.

Certificater



Tekniske data

Tensione min / max (UN ) 18-72 V DC
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20
Dimensioni pannello frontale (lu x la ) 177 x 52 mm
Misure di montaggio (lu x la x p) 157 x 45 x 164 mm
Ingressi sensore S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
UsciteDispositivo di estinzione Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Tempo di intervento TX < 2 ms
Omologazioni VdS

Produkt 782040 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782040 blev lagt I kurven.

Gå til webshoppen

artikelnr. 782041 DSRT DD PS AACA

GTIN 4013364245839, CCT (EU): 85364900, Bruttovægt: 953.00 g, VPE: 1.00 pz.

billeder

Yderligere information

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 12 sensori di luce puntuali
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 80 - 265 V AC/DC
Assorbimento di potenza: 5 W
Numero di canali del sensore di luce: 4
Numero dei sensori di luce: 12 (4 x 3 sensori)
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD PS AACA
Art.: 782041
o similare.

Certificater



Tekniske data

Tensione min / max (UN ) 92-265 V AC / DC
Frequenza 50 / 60 Hz
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20
Dimensioni pannello frontale (lu x la ) 177 x 52 mm
Misure di montaggio (lu x la x p) 157 x 45 x 164 mm
Ingressi sensore S1, S2, S3, S4 (è possibile collegare 3 sensori (DSRT PS) per canale)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
UsciteDispositivo di estinzione Cavo a fibre ottiche (corrisponde a min. 43 mA) (2x TX)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Tempo di intervento TX < 2 ms
Omologazioni VdS

Produkt 782041 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782041 blev lagt I kurven.

Gå til webshoppen

Dispositivo di rilevamento (sensore a fibre ottiche)

Dispositivo di rilevamento DSRT DD FS .... per il rilevamento della luce (sensore a fibra ottica DSRT FS).

2 produkter

artikelnr. 782050 DSRT DD FS BAAA

GTIN 4013364245846, CCT (EU): 85364900, Bruttovægt: 1020.00 g, VPE: 1.00 pz.

billeder

Yderligere information

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 3 sensori a fibra ottica
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 18 - 72 V DC
Assorbimento di potenza: 5 W
Numero di ingressi ottici: 3
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD FS BAAA
Art.: 782050
o similare.

Certificater



Tekniske data

Tensione min / max (UN ) 18-72 V DC
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20
Dimensioni pannello frontale (lu x la ) 177 x 52 mm
Misure di montaggio (lu x la x p) 157 x 45 x 164 mm
Ingressi sensore S1, S2, S3 (è possibile collegare un sensore a fibra ottica (DSRT FS) per canale)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Omologazioni VdS

Produkt 782050 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782050 blev lagt I kurven.

Gå til webshoppen

artikelnr. 782051 DSRT DD FS AAAA

GTIN 4013364245853, CCT (EU): 85364900, Bruttovægt: 1020.00 g, VPE: 1.00 pz.

billeder

Yderligere information

Dispositivo di rilevamento elettronico per il rilevamento di corrente e luce
Dispositivo di rilevamento elettronico per un
Sistema di rilevamento degli archi elettrici e
per un sistema di protezione contro gli archi elettrici
per la connessione di 3 sensori a fibra ottica
Installazione nella porta del quadro elettrico
Routine di auto-monitoraggio automatico
e visualizzazione dello stato tramite l'indicazione LED
Tensione di alimentazione: 80 - 265 V AC/DC
Assorbimento di potenza: 5 W
Numero di ingressi ottici: 3
Uscite relè: 4 a potenziale zero
5 A, 250 V / AC/DC

Fabbricato: DEHN
Tipo: DSRT DD FS AAAA
Art.: 782051
o similare.

Certificater



Tekniske data

Tensione min / max (UN ) 92-265 V AC / DC
Frequenza 50 / 60 Hz
Tempo di spegnimento dell’arco elettrico (tmtA ) < 3-4 ms con DSRT QD II
Tipo di protezione (anteriore) IP 50
Tipo di protezione (posteriore) IP 20
Dimensioni pannello frontale (lu x la ) 177 x 52 mm
Misure di montaggio (lu x la x p) 157 x 45 x 164 mm
Ingressi sensore S1, S2, S3 (è possibile collegare un sensore a fibra ottica (DSRT FS) per canale)
Ingressi binari 24 V DC, 3 mA (BI1, BI2)
Relè di attivazione fino a 250 V AC/DC 5 A (T1, T2, T3, T4)
Uscite binarie 24 V DC 20 mA (B01)
Temperature di esercizio (TU ) –35 °C ... +70 °C
Tempo di intervento del relè 7 ms
Omologazioni VdS

Produkt 782051 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782051 blev lagt I kurven.

Gå til webshoppen

Dispositivo di estinzione QD II

Dispositivo di estinzione da collegare ai dispositivi di rilevamento DSRT DD CPS e DSRT DD PS.

1 produkt

artikelnr. 782002 DSRT QD II

GTIN 4013364312562, CCT (EU): 85363090, Bruttovægt: 5.23 kg, VPE: 1.00 pz.

billeder

Yderligere information

Dispositivo di estinzione
Dispositivo di estinzione per l'estinzione dell'arco elettrico
con connessione a 2 fasi al sistema di sbarre principali.
Corrente nominale di resistenza agli impulsi Ipk: 242 kA
Corrente nominale di resistenza a breve termine Icw: 110 kA / 300 ms
Tensione nominale di esercizio: 690 V / AC
Frequenza nominale: 50 Hz / 60 Hz

Fabbricato: DEHN
Tipo: DSRT QD II
Art.: 782002
o similare.

Certificater



Tekniske data

Norma IEC 60947-9-1:2019
Tensione nominale di esercizio (Ue ) 400 – 690 V AC
Corrente nominale di resistenza a breve termine (Icw ) 110 kA, 300 ms
Corrente nominale di resistenza agli impulsi (Ipk ) 242 kA
Dimensione (lu x la x p) 177 x 120 x 180 mm
Topologia della rete TN, TT, IT
Tipo di protezione IP 00
Omologazioni VdS

Produkt 782002 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782002 blev lagt I kurven.

Gå til webshoppen

Cavo in fibra ottica

Cavi in fibra ottica preassemblati per il collegamento tra i dispositivi di rilevamento DSRT DD CPS e DSRT DD PS e le unità di estinzione DSRT QD II.
1 pacco = 2 pezzi.

4 produkter

artikelnr. 782020 DSRT LWL 0.75

GTIN 4013364236509, CCT (EU): 85447000, Bruttovægt: 10.00 g/PAK, VPE: 1.00 PAK

billeder

Yderligere information

Cavi in fibra ottica preassemblati da 0,75 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 0,75 m


Fabbricato: DEHN
Tipo: DSRT LWL 0.75
Art.: 782020
o similare.

Certificater



Tekniske data

Lunghezza 0,75 m
Diametro 2,2 mm
Omologazioni VdS

Produkt 782020 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782020 blev lagt I kurven.

Gå til webshoppen

artikelnr. 782022 DSRT LWL 2.00

GTIN 4013364236516, CCT (EU): 85447000, Bruttovægt: 20.00 g/PAK, VPE: 1.00 PAK

billeder

Yderligere information

Cavi in fibra ottica preassemblati da 2,00 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 2,00 m

Fabbricato: DEHN
Tipo: DSRT LWL 2.00
Art.: 782022
o similare.

Certificater



Tekniske data

Lunghezza 2 m
Diametro 2,2 mm
Omologazioni VdS

Produkt 782022 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782022 blev lagt I kurven.

Gå til webshoppen

artikelnr. 782024 DSRT LWL 4.00

GTIN 4013364237193, CCT (EU): 85447000, Bruttovægt: 36.00 g/PAK, VPE: 1.00 PAK

billeder

Yderligere information

Cavi in fibra ottica preassemblati da 4,00 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 4,00 m

Fabbricato: DEHN
Tipo: DSRT LWL 4.00
Art.: 782024
o similare.

Certificater



Tekniske data

Lunghezza 4 m
Diametro 2,2 mm
Omologazioni VdS

Produkt 782024 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782024 blev lagt I kurven.

Gå til webshoppen

artikelnr. 782028 DSRT LWL 8.00

GTIN 4013364237223, CCT (EU): 85447000, Bruttovægt: 66.00 g/PAK, VPE: 1.00 PAK

billeder

Yderligere information

Cavi in fibra ottica preassemblati da 8,00 m
Cavi in fibra ottica preassemblati
per il collegamento tra
dispositivi di rilevamento DSRT DD CPS, DSRT DD PS
e dispositivo di estinzione DSRT QD II
Lunghezza: 8,00 m

Fabbricato: DEHN
Tipo: DSRT LWL 8.00
Art.: 782028
o similare.

Certificater



Tekniske data

Lunghezza 8 m
Diametro 2,2 mm
Omologazioni VdS

Produkt 782028 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782028 blev lagt I kurven.

Gå til webshoppen

Sensore puntiforme

Sensore puntuale DSRT PS per il rilevamento di archi elettrici. È possibile collegare in serie un massimo di 3 sensori a ciascun ingresso sensore degli apparecchi DSRT DD CPS e DSRT DD PS.

1 produkt

artikelnr. 782060 DSRT PS

GTIN 4013364245860, CCT (EU): 85364900, Bruttovægt: 32.00 g, VPE: 1.00 pz.

billeder

Yderligere information

Sensore puntiforme
Sensore di luce di tipo puntuale per rilevare
l'emissione luminosa dell'arco elettrico a partire da 5 kA.

Fabbricato: DEHN
Tipo: DSRT PS
Art.: 782060
o similare.

Certificater



Tekniske data

Dimensione (lu x la x a) 90 x 32,8 x 19,5 mm
Fori di fissaggio 2x 3,2 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 90° (180°)
Max. distanza dall'arco elettrico 2 m (0,5 m)
Cablaggio del sensore 2 nuclei e schermatura
Specifiche dei cavi del sensore Twisted pair max. 0,5 mm², schermato
Lunghezza del cavo del sensore per ciascun canale del sensore 100 m
Tipo di protezione IP 60
Temperature di esercizio (TU ) –20 °C ... +85 °C
Omologazioni VdS

Produkt 782060 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782060 blev lagt I kurven.

Gå til webshoppen

Sensore a fibra ottica

Sensore a fibra ottica DSRT FS per il rilevamento di archi elettrici. Un sensore può essere collegato a ciascun ingresso del dispositivo DSRT DD FS.

5 produkter

artikelnr. 782077 DSRT FS 8 1.5

GTIN 4013364273375, CCT (EU): 85447000, Bruttovægt: 142.59 g, VPE: 1.00 pz.

billeder

Yderligere information

Sensore a fibra ottica 8 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell’arco elettrico da 5 kA.
Lunghezza totale: 8 m

Fabbricato: DEHN
Tipo: DSRT FS 8 1.5
Art.: 782077
o similare.

Certificater



Tekniske data

Lunghezza sensore 8 m
Lunghezza sensore attivo 5 m
Diametro 1,2 mm
Raggio di curvatura 50 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 360 °
Max. distanza dall'arco elettrico max. 10 cm
Temperature di esercizio (TU ) –5 °C ... +85 °C

Produkt 782077 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782077 blev lagt I kurven.

Gå til webshoppen

artikelnr. 782081 DSRT FS 10 1.5

GTIN 4013364273344, CCT (EU): 85447000, Bruttovægt: 147.27 g, VPE: 1.00 pz.

billeder

Yderligere information

Sensore a fibra ottica 10 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell’arco elettrico da 5 kA.
Lunghezza totale: 10 m

Fabbricato: DEHN
Tipo: DSRT FS 10 1.5
Art.: 782081
o similare.

Certificater



Tekniske data

Lunghezza sensore 10 m
Lunghezza sensore attivo 7 m
Diametro 1,2 mm
Raggio di curvatura 50 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 360 °
Max. distanza dall'arco elettrico max 10 cm
Temperature di esercizio (TU ) –5 °C ... +85 °C

Produkt 782081 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782081 blev lagt I kurven.

Gå til webshoppen

artikelnr. 782085 DSRT FS 12 1.5

GTIN 4013364273443, CCT (EU): 85447000, Bruttovægt: 150.00 g, VPE: 1.00 pz.

billeder

Yderligere information

Sensore a fibra ottica 12 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell'arco elettrico a partire da 5 kA.
Lunghezza totale: 12 m

Fabbricato: DEHN
Tipo: DSRT FS 12 1.5
Art.: 782085
o similare.

Certificater



Tekniske data

Lunghezza sensore 12 m
Lunghezza sensore attivo 9 m
Diametro 1,2 mm
Raggio di curvatura 50 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 360 °
Max. distanza dall'arco elettrico max 10 cm
Temperature di esercizio (TU ) –5 °C ... +85 °C

Produkt 782085 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782085 blev lagt I kurven.

Gå til webshoppen

artikelnr. 782091 DSRT FS 15 1.5

GTIN 4013364273474, CCT (EU): 85447000, Bruttovægt: 156.67 g, VPE: 1.00 pz.

billeder

Yderligere information

Sensore a fibra ottica 15 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell'arco elettrico a partire da 5 kA.
Lunghezza totale: 15 m


Fabbricato: DEHN
Tipo: DSRT FS 15 1.5
Art.: 782091
o similare.

Certificater



Tekniske data

Lunghezza sensore 15 m
Lunghezza sensore attivo 12 m
Diametro 1,2 mm
Raggio di curvatura 50 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 360 °
Max. distanza dall'arco elettrico max 10 cm
Temperature di esercizio (TU ) –5 °C ... +85 °C

Produkt 782091 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782091 blev lagt I kurven.

Gå til webshoppen

artikelnr. 782092 DSRT FS 17 1.5

GTIN 4013364468092, CCT (EU): 85447000, Bruttovægt: 170.88 g, VPE: 1.00 pz.

billeder

Yderligere information

Sensore a fibra ottica 17 m
Sensore a fibra ottica Sensore di luce speciale
per rilevare l'emissione di luce
dell'arco elettrico a partire da 5 kA.
Lunghezza totale: 17 m

Fabbricato: DEHN
Tipo: DSRT FS 17 1.5
Art.: 782092
o similare.

Certificater



Tekniske data

Lunghezza sensore 17 m
Lunghezza sensore attivo 14 m
Diametro 1,2 mm
Raggio di curvatura 50 mm
Soglia di intervento inferiore (Iraggio di rilevamento ) 5 kA
parc 360 °
Max. distanza dall'arco elettrico max 10 cm
Temperature di esercizio (TU ) –5 °C ... +85 °C

Produkt 782092 blev tilføjet til notesblok.

Gå til notesblok

Produkt 782092 blev lagt I kurven.

Gå til webshoppen
back to top
