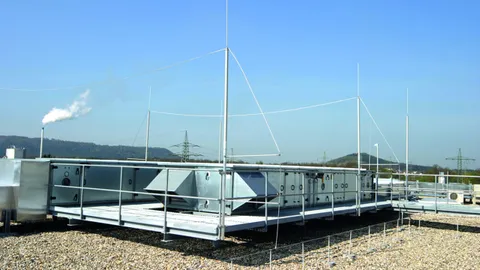

Isoleret lynbeskyttelse

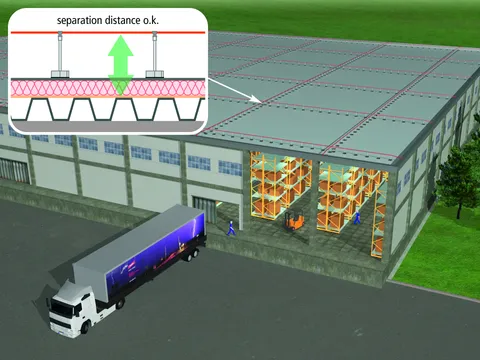

Fritstående fangstænger, teleskop-lynbeskyttelsesmaster og glasfiberkomponenter til udførelses af indfangeranlæg hvor særlige afstandskrav skal overholdes.

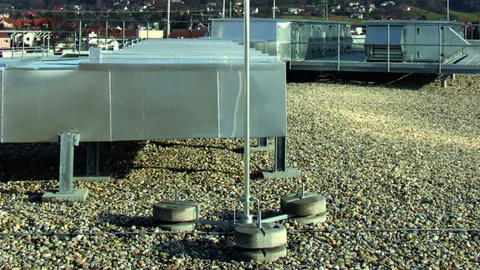

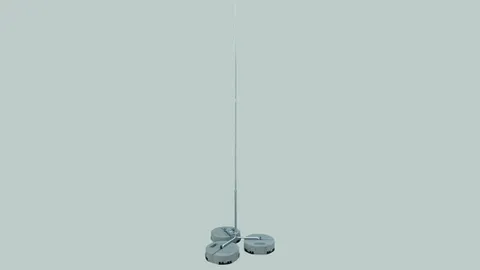

Fritstående indfanger 2,5 til 3,5 m

Fritstående indfangerstænger med trefod til beskyttelse af tagkonstruktioner, justerbar til taghældning op til 10°.
Betonsoklen (art.-nr. 102 075 eller 102 010) og underlægspladen (art.-nr. 102 060 eller 102 050) skal bestilles separat.

OBS: tilladte tagbelastning skal overvejes, og der skal evt. afklares med bygherren inden opførelse.

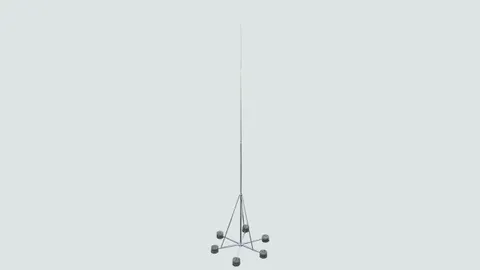

Fritstående indfanger 4 til 9 m

Fritstående indfangerstænger med trefod til beskyttelse af større tagkonstruktioner, justerbar til taghældning op til 10°.
Betonsoklen (art.-nr. 102 010) og underlægspladen (art.-nr. 102 050) skal bestilles separat.

OBS: tilladte tagbelastning skal overvejes, og der skal evt. afklares med bygherren inden opførelse.

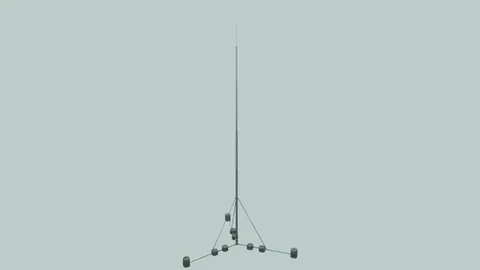

Fritstående indfanger 10 og 11 m

Fritstående indfangerstænger med sammenklappeligt seksbenet stativ til beskyttelse af større tagkonstruktioner eller til opførelse på jordoverflade uden fundamentsarbejde, justerbar til taghældning op til 10°.
Betonsoklen (art.-nr. 102 010) og underlægspladen (art.-nr. 102 050) skal bestilles separat.

OBS: tilladte tagbelastning skal overvejes, og der skal evt. afklares med bygherren inden opførelse.

Fritstående indfanger 12 til 14 m

Med sammenklappelig trefod til beskyttelse af større tagudbygninger eller til opførelse på asfalteret jordoverflade uden fundamentsarbejde.
Justerbar til taghældning op til 5°.
Betonsoklen (art.-nr. 102 010) og underlægspladen (art.-nr. 102 050) skal bestilles separat.

OBS: tilladte tagbelastning skal overvejes, og der skal evt. afklares med bygherren inden opførelse.

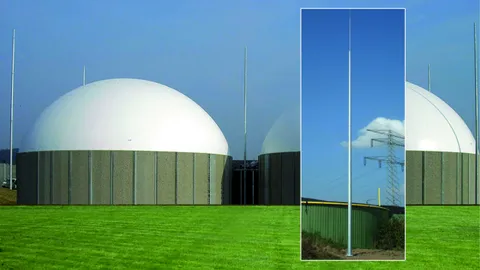

Teleskop-lynbeskyttelsesmast med skruefundament

Indfangermast til beskyttelse af særlige anlæg imod direkte lynnedslag, eksempelvis biogasanlæg eller solcelleanlæg på frie flader. Masten er med skruefundering, hvorved grave- eller fundamentsarbejde ikke er nødvendigt. Skruefundamentet skrues direkte i jorden og fastgøres yderligere vha. jordspyd.
Til yderligere fastgørelse behøves tre stk. jordspyd Ø20 mm, længde 1500 mm (art.-nr. 620 151) pr. skruefundament. Disse skal bestilles separat.

Indfangermasterne er byggede efter Eurocode.
Disse udregninger er baserede på et naturligt grundtryk på 0,02 kNcm2 (eksempelvis sand eller grus af medium densitet).

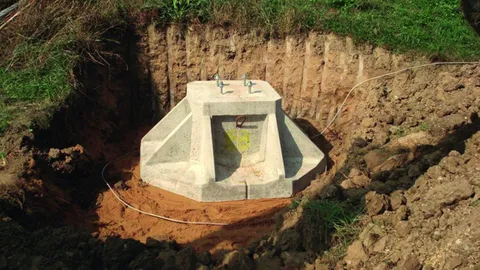

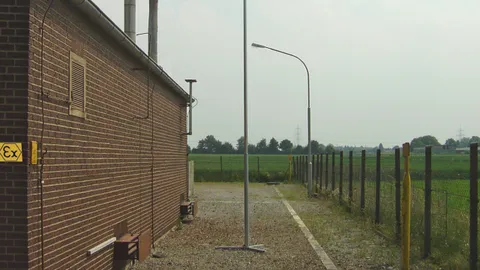

Teleskop-lynbeskyttelsesmast i præfabrikeret eller betonfundament

Indfangermast til beskyttelse af anlæg mod direkte lynnedslag som f.eks. biogasanlæg, solcelleanlæg på frie områder, anlæg i fareområder, ammunitionslagre.Masterne opføres med præfabrikerede fundamenter (færdige elementer) eller i betonfundamenter på stedet med armeringsanker (skal bestilles separat).I monteringsvejledningen findes mere nøjagtige oplysninger om stiksystemet, fundamentet og opførelsen.Fangmastsystemets fordele:

Jordarbejdetkan færdiggøres helt på forhånd
Opførelse i præfabrikeret fundament (færdig del) med lidt arbejde på stedet eller

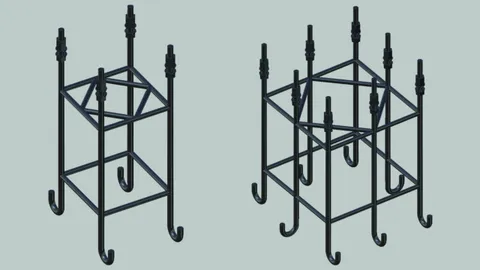

alternativt opførelse i betonfundament på stedet med armeringsanker (ved planlægningen og opførelsen skal der tages højde for betonens hærdningstid)
Udgave med flangeplade til hurtig montering
Enkel justering med gevindbolte M24
Detaljeret monteringsvejledning
Verificerbar statik (på anmodning)

Komponenter:

Indfangerstang af St/tZn Ø42/25/15 mm længde 2400 eller 5400 mm med gevind M20 og låsemøtrik
Koniske mastdele
Flangeplade med tilslutningslaske til jordtilslutning, borehul Ø12 mm (til rundledere Ø10 mm, f.eks. med KS-forbindere varenr. 301 019)

Maks. transportlængde på 6 m.
