Teleskop-lynbeskyttelsesmast i præfabrikeret eller betonfundament

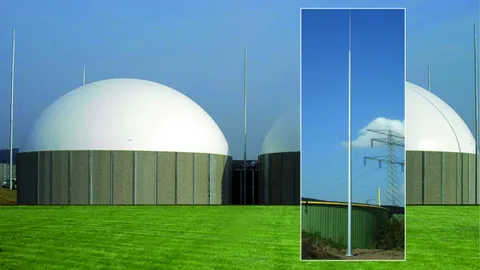

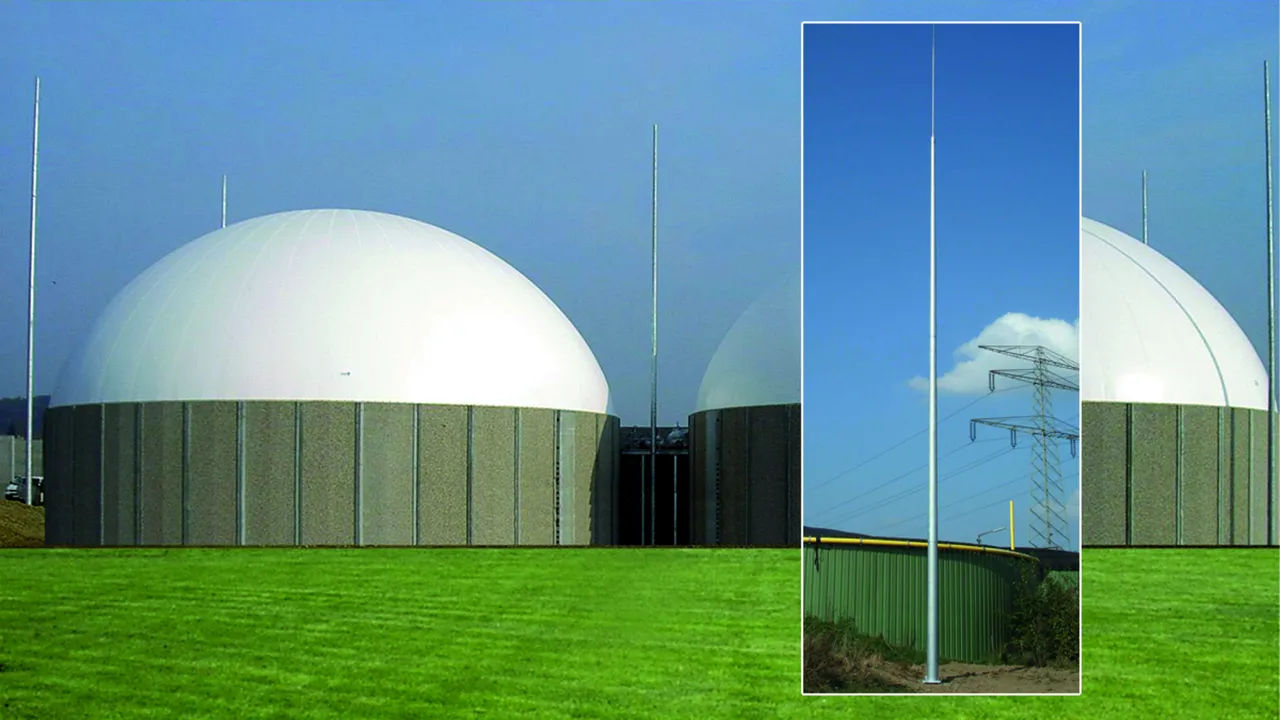

Indfangermast til beskyttelse af anlæg mod direkte lynnedslag som f.eks. biogasanlæg, solcelleanlæg på frie områder, anlæg i fareområder, ammunitionslagre.Masterne opføres med præfabrikerede fundamenter (færdige elementer) eller i betonfundamenter på stedet med armeringsanker (skal bestilles separat).I monteringsvejledning 1729 findes mere nøjagtige oplysninger om stiksystemet, fundamentet og opførelsen.Med dette indfangermastsystem kan hele anlæg/områder komme ind i det nedslagsbeskyttede område (lynbeskyttelseszone 0B), uden at det er nødvendigt at opføre horisontale indfangersystemer (kabelsammenspændinger). Separationsafstanden s iht. DIN EN 62305-3 mellem fangmasten og det objekt, der skal beskyttes, skal overholdes. Indfangermasterne er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).Fangmastsystemets fordele:
  • Jordarbejdet kan færdiggøres helt på forhånd
  • Opførelse i præfabrikeret fundament (færdig del) med lidt arbejde på stedet eller
  • Alternativt opførelse i betonfundament på stedet med armeringsanker (ved planlægningen og opførelsen skal der tages højde for betonens hærdningstid)
  • Udgave med flangeplade til hurtig montering
  • Enkel justering med gevindbolte M24
  • Detaljeret monteringsvejledning
  • Verificerbar statik (på anmodning)
Komponenter:
  • Indfangerstang af St/tZn Ø42/25/15 mm længde 2400 eller 5400 mm med gevind M20 og låsemøtrik
  • Koniske mastdele
  • Flangeplade med tilslutningslaske til jordtilslutning, borehul Ø12 mm (til rundledere Ø10 mm, f.eks. med KS-forbinder varenr. 301 019)
Maks. transportlængde på 6 m.

5 produkter

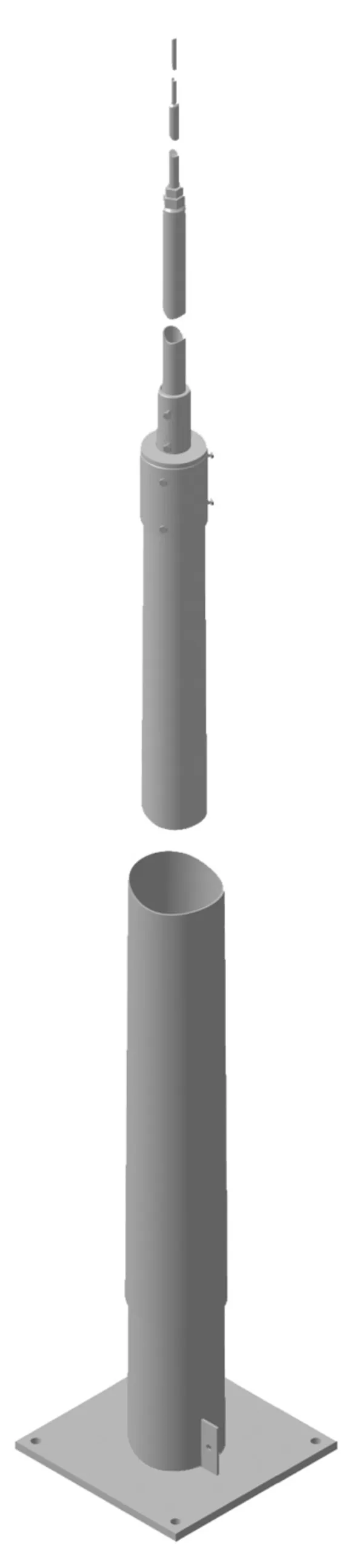

artikelnr. 103013 TBM 13.35M FP400 STTZN

GTIN 4013364129818, CCT (EU): 85389099, Bruttovægt: 228.00 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Teleskop-lynbeskyttelsesmast i præfabrikeret fundament eller betonfundament, højde 13,38 m.
Teleskop-lynbeskyttelsesmast i præfabrikeret fundament eller betonfundament
Indfangermast til beskyttelse af anlæg mod direkte lynnedslag
Masten opføres med præfabrikerede fundamenter (færdige elementer)
eller i betonfundament på stedet med armeringsanker.
Masten er dimensioneret iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
til en maks. vindstyrke på 194 km/t. med
betonfundament og 143 km/t. med præfabrikeret fundament.
Stiksystem med koniske mastdele
Inkl. flangeplade med tilslutningslaske til jordtilslutning
Borehul Ø12 mm (til rundleder Ø10 mm f.eks. med KS-forbinder varenr. 301 019)
Materiale: St/tZn
Højde over niveau: 13380 mm
Mastedele: 2
Mål (flangeplade): 400 x 400 mm
Udførelse (flangeplade): 4x Ø27 mm til 4x M24 (300 x 300 mm)
Mål af betonfundament på stedet: 1400 x 1400 x 900 mm
Standard: EN 62561-(1+2)

fabrikat: DEHN
Type: TBM 13.35M FP400 STTZN
artikelnr.: 103013
eller tilsvarende

Certificater



Teksniske data

Materiale St/tZn
Højde over niveau (l1) 13380 mm
Mastedele 2
Maks. vindstyrke med betonfundament 194 km/h
Maks. vindstyrke med præfabrikeret fundament 143 km/t.
Mål (flangeplade) 400 x 400 mm
Udførelse (flangeplade) 4x Ø27 mm til 4x M24 (300 x 300 mm)
Mål af betonfundament på stedet (l x b x h) 1400 x 1400 x 900 mm
Standard EN 62561-(1+2)

Produkt 103013 blev tilføjet til notesblok.

Gå til notesblok

Produkt 103013 blev lagt I kurven.

Gå til webshoppen

artikelnr. 103016 TBM 16.35M FP400 STTZN

GTIN 4013364129825, CCT (EU): 85389099, Bruttovægt: 230.00 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Teleskop-lynbeskyttelsesmast i præfabrikeret fundament eller betonfundament, højde 16,38 m.
Teleskop-lynbeskyttelsesmast i præfabrikeret fundament eller betonfundament
Indfangermast til beskyttelse af anlæg mod direkte lynnedslag
Masten opføres med præfabrikerede fundamenter (færdige elementer)
eller i betonfundament på stedet med armeringsanker.
Masten er dimensioneret iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
til en maks. vindstyrke på 135 km/t. med
betonfundament og 135 km/t. med præfabrikeret fundament.
Stiksystem med koniske mastdele
Inkl. flangeplade med tilslutningslaske til jordtilslutning
Borehul Ø12 mm (til rundleder Ø10 mm f.eks. med KS-forbinder varenr. 301 019)
Materiale: St/tZn
Højde over niveau: 16380 mm
Mastedele: 2
Mål (flangeplade): 400 x 400 mm
Udførelse (flangeplade): 4x Ø27 mm til 4x M24 (300 x 300 mm)
Mål af betonfundament på stedet: 1400 x 1400 x 900 mm
Standard: EN 62561-(1+2)

fabrikat: DEHN
Type: TBM 16.35M FP400 STTZN
artikelnr.: 103016
eller tilsvarende

Certificater



Teksniske data

Materiale St/tZn
Højde over niveau (l1) 16380 mm
Mastedele 2
Maks. vindstyrke med betonfundament 135 km/h
Maks. vindstyrke med præfabrikeret fundament 135 km/t.
Mål (flangeplade) 400 x 400 mm
Udførelse (flangeplade) 4x Ø27 mm til 4x M24 (300 x 300 mm)
Mål af betonfundament på stedet (l x b x h) 1400 x 1400 x 900 mm
Standard EN 62561-(1+2)

Produkt 103016 blev tilføjet til notesblok.

Gå til notesblok

Produkt 103016 blev lagt I kurven.

Gå til webshoppen

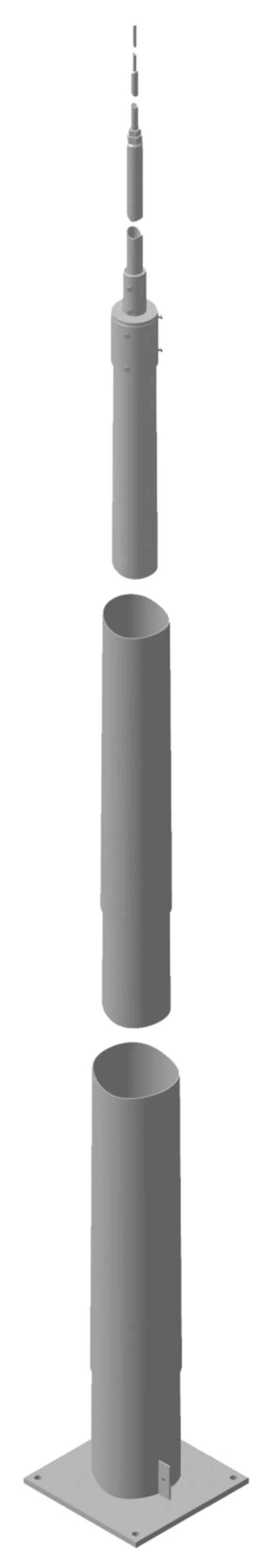

artikelnr. 103019 TBM 19.35M FP565 STTZN

GTIN 4013364129832, CCT (EU): 85389099, Bruttovægt: 310.00 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Teleskop-lynbeskyttelsesmast i præfabrikeret fundament eller betonfundament, højde 19,38 m.
Teleskop-lynbeskyttelsesmast i præfabrikeret fundament eller betonfundament
Indfangermast til beskyttelse af anlæg mod direkte lynnedslag
Masten opføres med præfabrikerede fundamenter (færdige elementer)
eller i betonfundament på stedet med armeringsanker.
Masten er dimensioneret iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
til en maks. vindstyrke på 131 km/t. med
betonfundament og 107 km/t. med præfabrikeret fundament.
Stiksystem med koniske mastdele
Inkl. flangeplade med tilslutningslaske til jordtilslutning
Borehul Ø12 mm (til rundleder Ø10 mm f.eks. med KS-forbinder varenr. 301 019)
Materiale: St/tZn
Højde over niveau: 19380 mm
Mastedele: 3
Mål (flangeplade): 400 x 400 mm
Udførelse (flangeplade): 4x Ø27 mm til 4x M24 (300 x 300 mm)
Mål af betonfundament på stedet: 1600 x 1600 x 900 mm
Standard: EN 62561-(1+2)

fabrikat: DEHN
Type: TBM 19.35M FP565 STTZN
artikelnr.: 103019
eller tilsvarende

Certificater



Teksniske data

Materiale St/tZn
Højde over niveau (l1) 19380 mm
Mastedele 3
Maks. vindstyrke med betonfundament 131 km/h
Maks. vindstyrke med præfabrikeret fundament 107 km/t.
Mål (flangeplade) 400 x 400 mm
Udførelse (flangeplade) 4x Ø27 mm til 4x M24 (300 x 300 mm)
Mål af betonfundament på stedet (l x b x h) 1600 x 1600 x 900 mm
Standard EN 62561-(1+2)

Produkt 103019 blev tilføjet til notesblok.

Gå til notesblok

Produkt 103019 blev lagt I kurven.

Gå til webshoppen

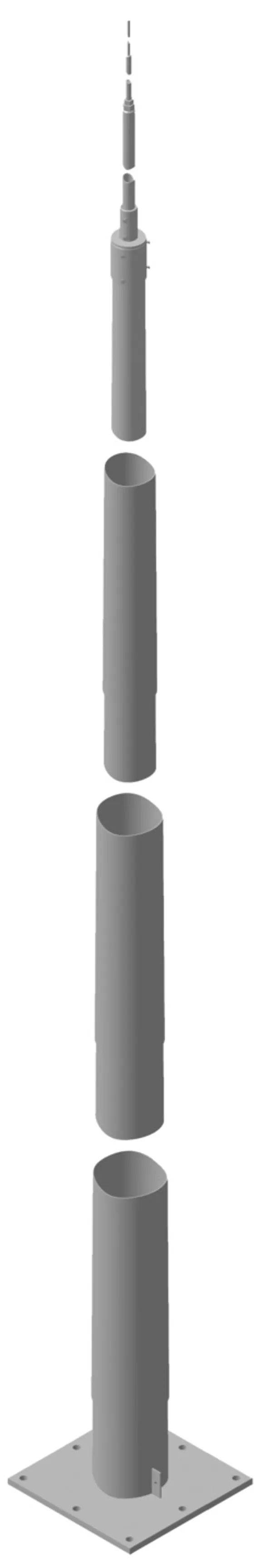

artikelnr. 103022 TBM 22.35M FP565 STTZN

GTIN 4013364129849, CCT (EU): 85389099, Bruttovægt: 452.00 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Teleskop-lynbeskyttelsesmast i præfabrikeret fundament eller betonfundament, højde 22,38 m.
Teleskop-lynbeskyttelsesmast i præfabrikeret fundament eller betonfundament
Indfangermast til beskyttelse af anlæg mod direkte lynnedslag
Masten opføres med præfabrikerede fundamenter (færdige elementer)
eller i betonfundament på stedet med armeringsanker.
Masten er dimensioneret iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
til en maks. vindstyrke på 129 km/t. med
betonfundament og 129 km/t. med præfabrikeret fundament.
Stiksystem med koniske mastdele
Inkl. flangeplade med tilslutningslaske til jordtilslutning
Borehul Ø12 mm (til rundleder Ø10 mm f.eks. med KS-forbinder varenr. 301 019)
Materiale: St/tZn
Højde over niveau: 22380 mm
Mastedele: 4
Mål (flangeplade): 565 x 565 mm
Udførelse (flangeplade): 8x Ø27 mm til 8x M24 (490 x 490 mm)
Mål af betonfundament på stedet: 1800 x 1800 x 900 mm
Standard: EN 62561-(1+2)

fabrikat: DEHN
Type: TBM 22.35M FP565 STTZN
artikelnr.: 103022
eller tilsvarende

Certificater



Teksniske data

Materiale St/tZn
Højde over niveau (l1) 22380 mm
Mastedele 4
Maks. vindstyrke med betonfundament 129 km/h
Maks. vindstyrke med præfabrikeret fundament 129 km/t.
Mål (flangeplade) 565 x 565 mm
Udførelse (flangeplade) 8x Ø27 mm til 8x M24 (490 x 490 mm)
Mål af betonfundament på stedet (l x b x h) 1800 x 1800 x 900 mm
Standard EN 62561-(1+2)

Produkt 103022 blev tilføjet til notesblok.

Gå til notesblok

Produkt 103022 blev lagt I kurven.

Gå til webshoppen

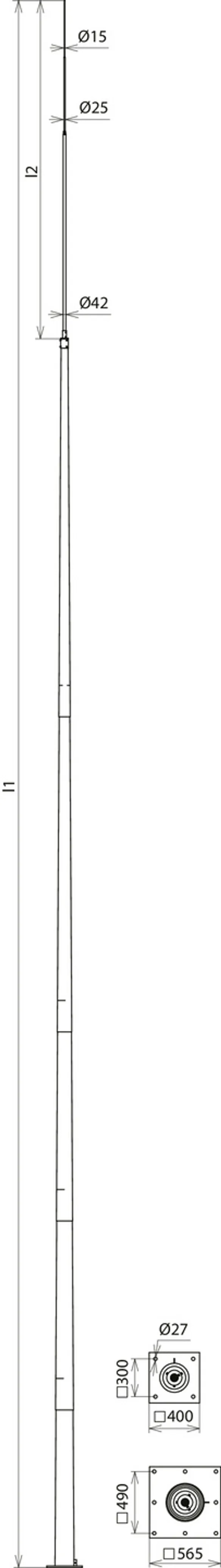

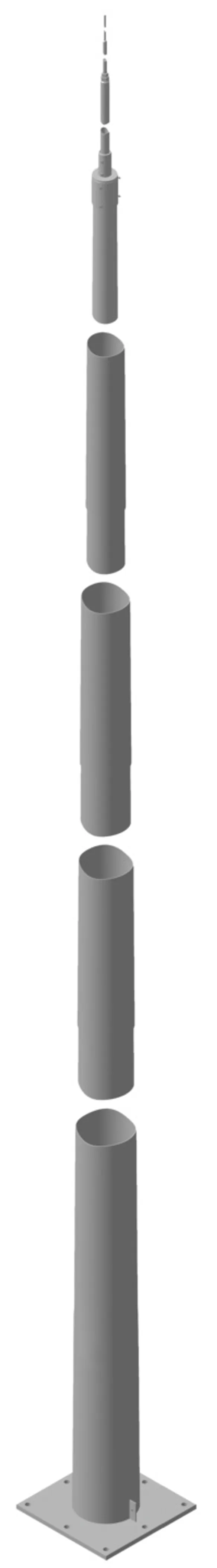

artikelnr. 103025 TBM 24.85M FP565 STTZN

GTIN 4013364129856, CCT (EU): 85389099, Bruttovægt: 550.00 kg, VPE: 1.00 Pakkestørrelse

billeder

Yderligere information

Teleskop-lynbeskyttelsesmast i præfabrikeret fundament eller betonfundament, højde 24,88 m.
Teleskop-lynbeskyttelsesmast i præfabrikeret fundament eller betonfundament
Indfangermast til beskyttelse af anlæg mod direkte lynnedslag
Masten opføres med præfabrikerede fundamenter (færdige elementer)
eller i betonfundament på stedet med armeringsanker.
Masten er dimensioneret iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
til en maks. vindstyrke på 127 km/t. med
betonfundament og 127 km/t. med præfabrikeret fundament.
Stiksystem med koniske mastdele
Inkl. flangeplade med tilslutningslaske til jordtilslutning
Borehul Ø12 mm (til rundleder Ø10 mm f.eks. med KS-forbinder varenr. 301 019)
Materiale: St/tZn
Højde over niveau: 24880 mm
Mastedele: 5
Mål (flangeplade): 565 x 565 mm
Udførelse (flangeplade): 8x Ø27 mm til 8x M24 (490 x 490 mm)
Mål af betonfundament på stedet: 2000 x 2000 x 900 mm
Standard: EN 62561-(1+2)

fabrikat: DEHN
Type: TBM 24.85M FP565 STTZN
artikelnr.: 103025
eller tilsvarende

Certificater



Teksniske data

Materiale St/tZn
Højde over niveau (l1) 24880 mm
Mastedele 5
Maks. vindstyrke med betonfundament 127 km/h
Maks. vindstyrke med præfabrikeret fundament 127 km/t.
Mål (flangeplade) 565 x 565 mm
Udførelse (flangeplade) 8x Ø27 mm til 8x M24 (490 x 490 mm)
Mål af betonfundament på stedet (l x b x h) 2000 x 2000 x 900 mm
Standard EN 62561-(1+2)
