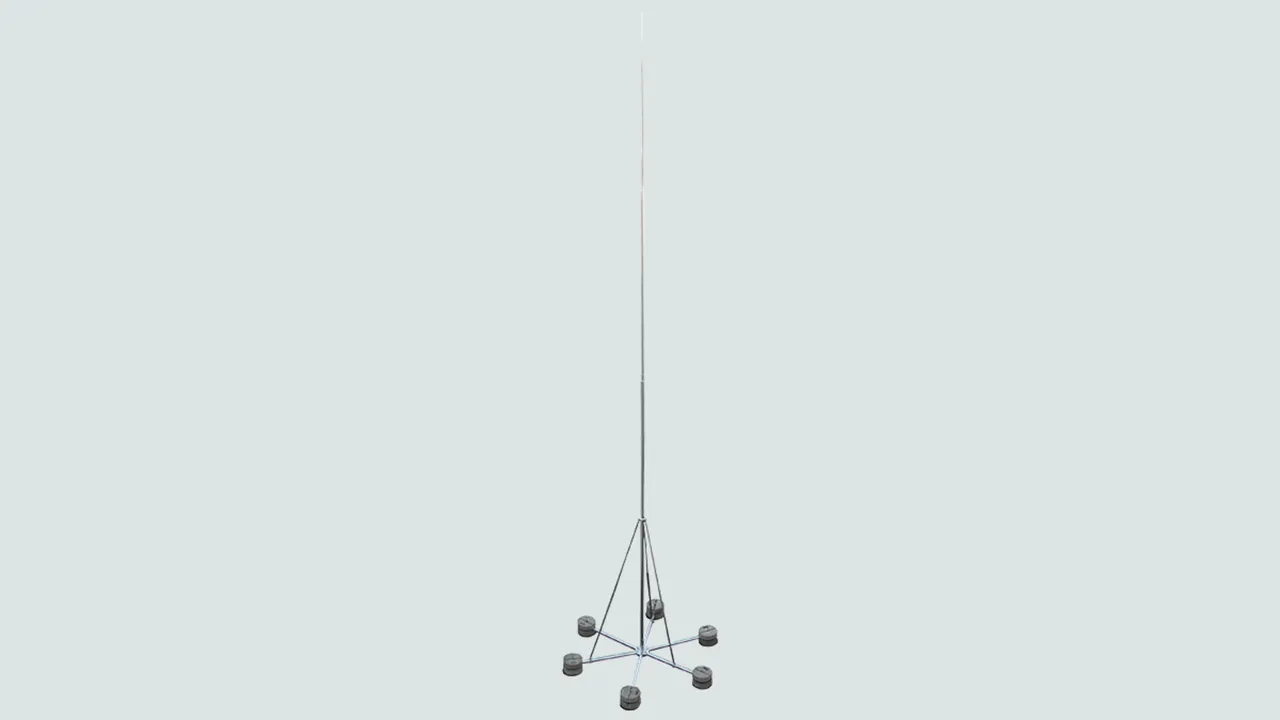

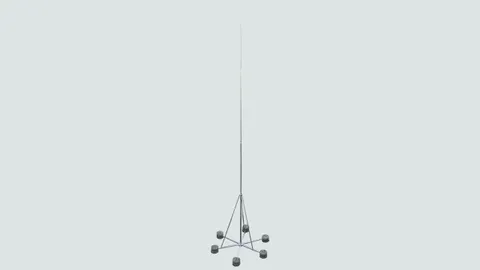

Fritstående indfanger 10 og 11 m

Fritstående indfangerstænger med sammenklappeligt seksbenet stativ til beskyttelse af større tagkonstruktioner eller til opførelse på jordoverflade uden fundamentsarbejde, justerbar til taghældning op til 10°.
Betonsoklen (art.-nr. 102 010) og underlægspladen (art.-nr. 102 050) skal bestilles separat.

De reducerede rør stikkes sammen og skrues derefter.
Transportlængden er ca. 5000 mm.

Komponenter:
Indfangerstang bestående af reducerede aluminiumssegmenter
– Rør Ø60 x 5 mm, længde ca. 5000 mm
– Rør Ø40 x 5 mm, længde ca. 2500 mm eller 3000 mm
– Indfangerstang Ø22/16/10 mm, længde ca. 2500 mm eller 3000 mm
Seksbenet stativ til betonsokler med kileteknik inkl. Al-skinner 20 x 20 x 2 mm
– Dobbeltoverligger til 2x Ø8-10 mm

OBS: tilladte tagbelastning skal overvejes, og der skal evt. afklares med bygherren inden opførelse.

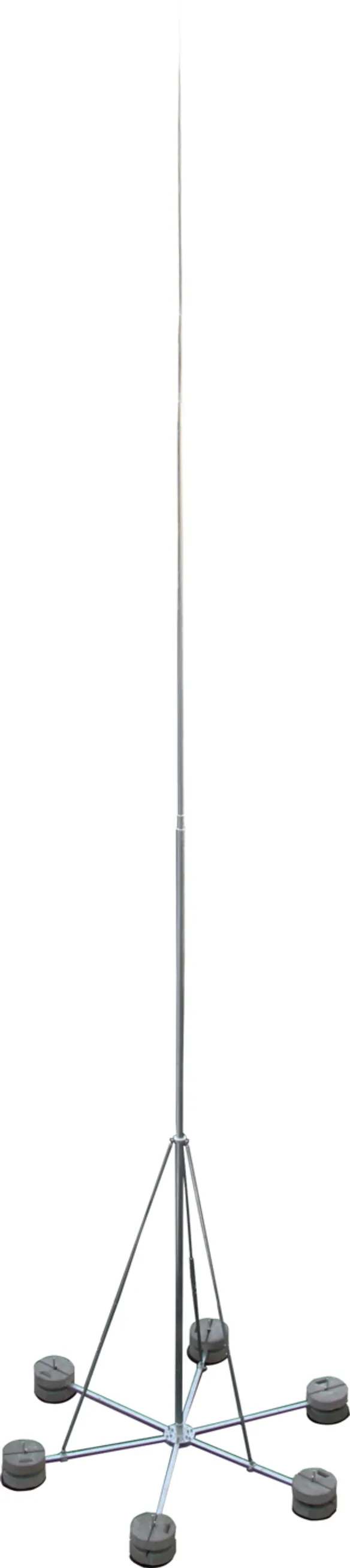

Fri højde 10 m

1 produkt

artikelnr. 105910 FS D60 10 10M AL SBS STTZN

GTIN 4013364256941, CCT (EU): 85389099, Bruttovægt: 53.30 kg, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Indfangerstang, fritstående højde 10 m
Fritstående indfangerstang, 10 m med hængslet,
seksbenet stativ
til beskyttelse af større tagudbygninger
eller til montering på befæstet
jord uden fundamentsarbejde.
Tilpasning til hældninger op til maks. 10 grader.
Indfangerstængerne er iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensionerede til en
vindstyrke på maks. 140 km/t.
Den stabelbare betonsokkel (varenr. 102 010) og
og underlægspladen (varenr. 102 050) skal bestilles separat.
Højde: 10000 mm
Radius: 1200 mm
Max. vindstyrke ved 12 sokler af 17 kg.: 121 km/t
Max. vindstyrke ved 18 sokler af 17 kg.: 140 km/t
Nødvendig plads til seksbenet stativ: 2900 x 2560 mm
Materiale (seksbenet stativ): St/tZn
Materiale (indfangermast / indfangerstang): Al
Standard: EN 62561-(1+2)
Tagbelastning ved 12 sokler af 17 kg.: 268 kg
Tagbelastning ved 18 sokler af 17 kg.: 370 kg

fabrikat: DEHN
Type: FS D60 10 10M AL SBS STTZN
artikelnr.: 105910
eller tilsvarende

Certificater



Teksniske data

Højde 10000 mm
Radius 1200 mm
Max. vindstyrke ved 12 sokler af 17 kg. 121 km/t
Max. vindstyrke ved 18 sokler af 17 kg. 140 km/t
Nødvendig plads til seksbenet stativ 2900 x 2560 mm
Materiale (seksbenet stativ) St/tZn
Materiale (indfangermast / indfangerstang) Al
Standard EN 62561-(1+2)
Tagbelastning ved 12 sokler af 17 kg. 268 kg
Tagbelastning ved 18 sokler af 17 kg. 370 kg

Produkt 105910 blev tilføjet til notesblok.

Produkt 105910 blev lagt I kurven.


Fri højde 11 m

1 produkt

artikelnr. 105911 FS D60 10 11M AL SBS STTZN

GTIN 4013364256958, CCT (EU): 85389099, Bruttovægt: 54.40 kg, VPE: 1.00 Pakkestørrelse


billeder

Yderligere information

Indfangerstang, fritstående højde 11 m
Fritstående indfangerstang 11 m med hængslet,
seksbenet stativ
til beskyttelse af større tagudbygninger
eller til montering på befæstet
jord uden fundamentsarbejde.
Tilpasning til hældninger op til maks. 10 grader.
Indfangerstængerne er iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensionerede til en
vindstyrke på maks. 135 km/t.
Den stabelbare betonsokkel (varenr. 102 010) og
og underlægspladen (varenr. 102 050) skal bestilles separat.

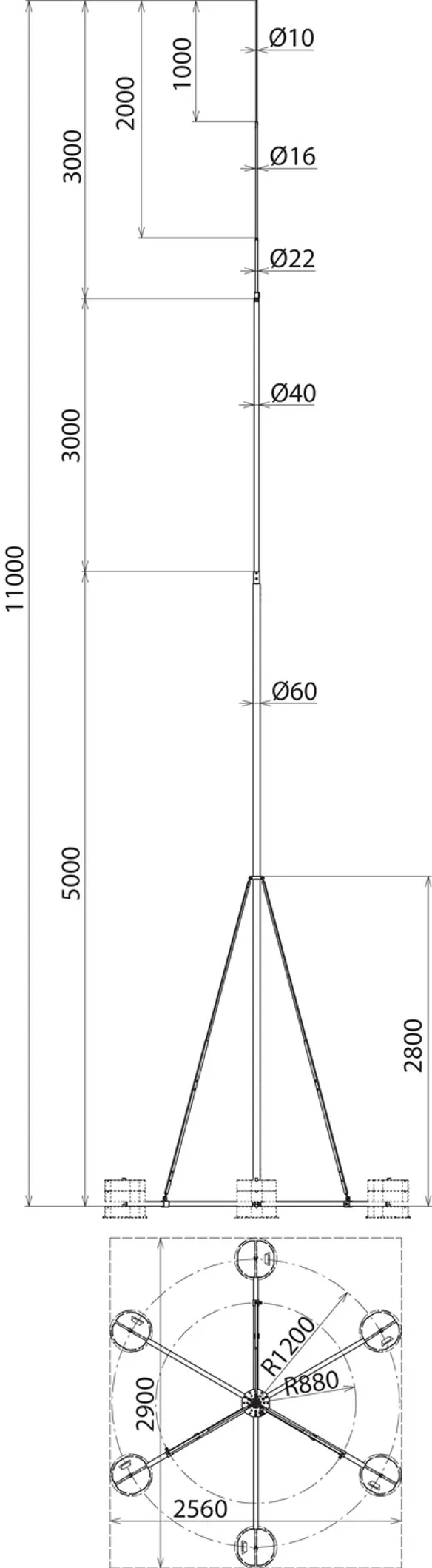

Højde: 11000 mm
Radius: 1200 mm
Max. vindstyrke ved 12 sokler af 17 kg.: 112 km/t
Max. vindstyrke ved 18 sokler af 17 kg.: 135 km/t
Nødvendig plads til seksbenet stativ: 2900 x 2560 mm
Materiale (seksbenet stativ): St/tZn
Materiale (indfangermast / indfangerstang): Al
Standard: EN 62561-(1+2)
Tagbelastning ved 12 sokler af 17 kg.: 269 kg
Tagbelastning ved 18 sokler af 17 kg.: 371 kg

fabrikat: DEHN
Type: FS D60 10 11M AL SBS STTZN
artikelnr.: 105911
eller tilsvarende

Certificater



Teksniske data

Højde 11000 mm
Radius 1200 mm
Max. vindstyrke ved 12 sokler af 17 kg. 112 km/t
Max. vindstyrke ved 18 sokler af 17 kg. 135 km/t
Nødvendig plads til seksbenet stativ 2900 x 2560 mm
Materiale (seksbenet stativ) St/tZn
Materiale (indfangermast / indfangerstang) Al
Standard EN 62561-(1+2)
Tagbelastning ved 12 sokler af 17 kg. 269 kg
Tagbelastning ved 18 sokler af 17 kg. 371 kg

Produkt 105911 blev tilføjet til notesblok.

Produkt 105911 blev lagt I kurven.
